CAD输入直径特殊符号

 CAD是一种专业的制图软件,这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中,有些直线代表直径时需要添加直径符号,毕竟很多图纸上都会使用到圆形,那么CAD怎么输入直径特殊符号呢?本次就来演示一下操作步骤:

方法/步骤

第1步

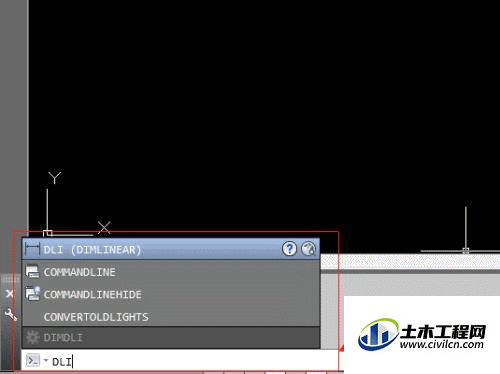

打开AutoCAD文件,在命令栏中输入DLI线性标注命令,并按回车确认。


第2步

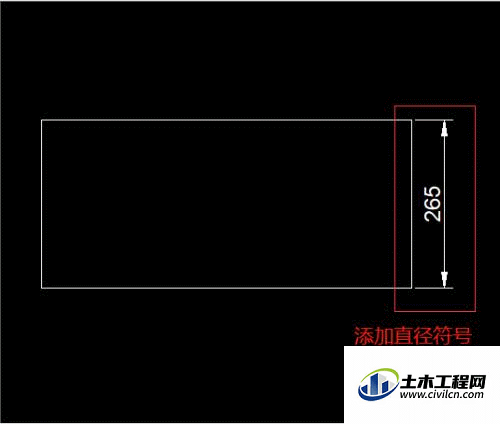

在二维平面图纸中,按照命令提示,进行图纸线性标注。


第3步

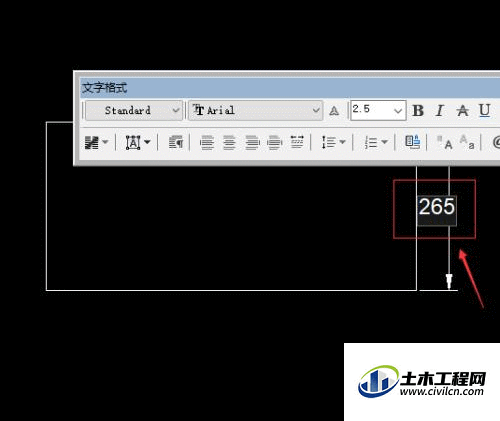

线性标注完成后,鼠标左键双击线性标注文字,进入编辑状态。


第4步

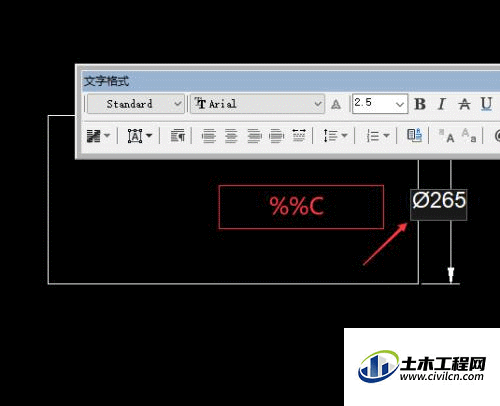

在编辑状态中,键盘输入%%C命令,可以出现直径符号。


第5步

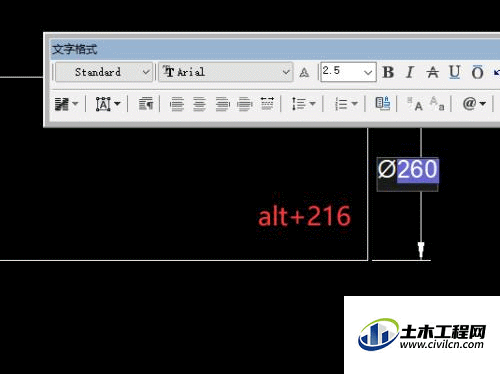

也可在编辑状态时,键盘输入art+216命令,也可以出现直径符号。


第6步

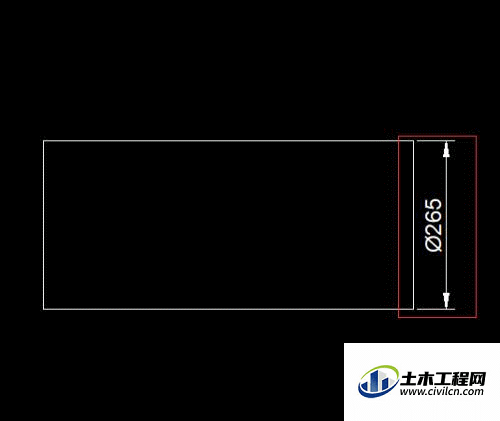

确认命令,鼠标点击模型空间,即可完成输入直径符号。
