怎样将CAD图形插入visio?

 工作中常常需要在Word插入CAD图形,方法很多。但是很多不知道CAD图形怎么插入visio,这里的visio是Office旗下的一款专业作图软件,我们先学习CAD图形插入visio软件中的方法,希望大家批评指正。

方法/步骤

第1步

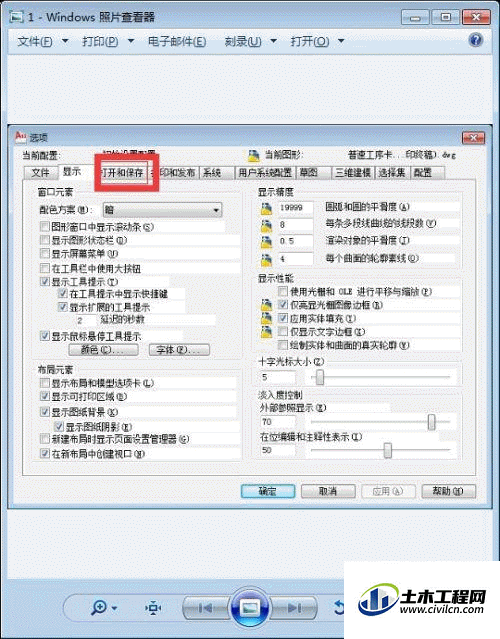

首先,在CAD图形窗口右键,点击选项,在打开的选项对话框中点击打开和保存。


第2步

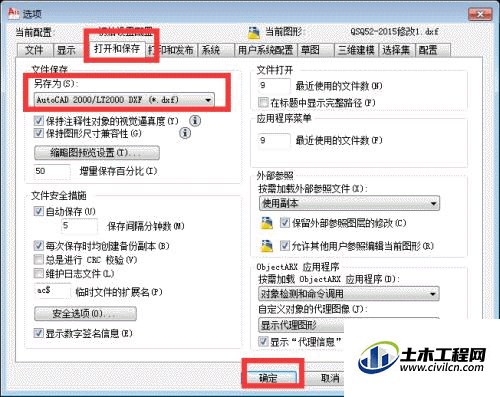

将CAD的默认保存格式设置为dxf格式,点击保存。虽然软件说明dwg图形格式也能支持,但实际使用发现,有时候dwg并不能被完美识别


第3步

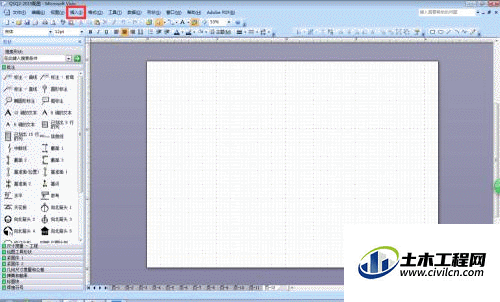

在visio中点击插入选项卡,选择CAD绘图


第4步

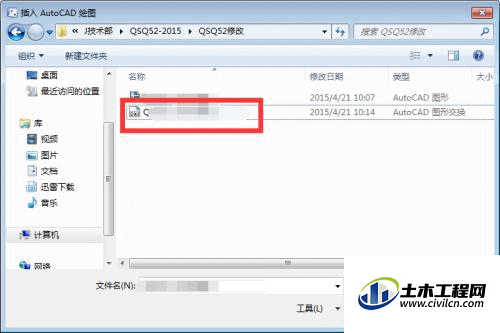

打开需要插入的dxf图形


第5步

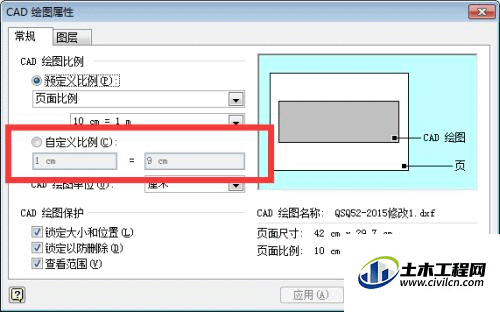

需要按照实际情况调整图形比例


第6步

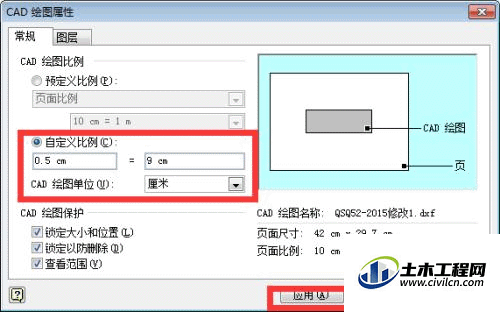

设置板之好比孝改沫例后点击应用及确定


第7步

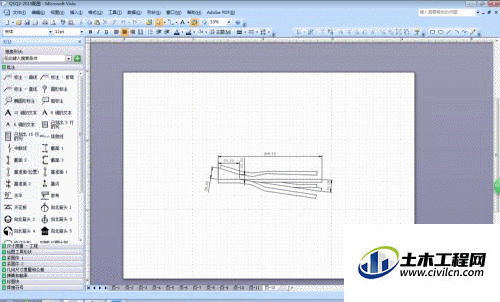

这时,CAD图形就插入VISIO软件了彩施,我们可以根据需要修改它了
