当CAD中需要标注横断面地面线的标高偏距时，需用开发的插件来完成，或是用其他以CAD为载体设计软件来完成，本次就以CAD2017为例子，来告诉大家CAD中横断面怎么进行标注的吧！
方法/步骤
第1步

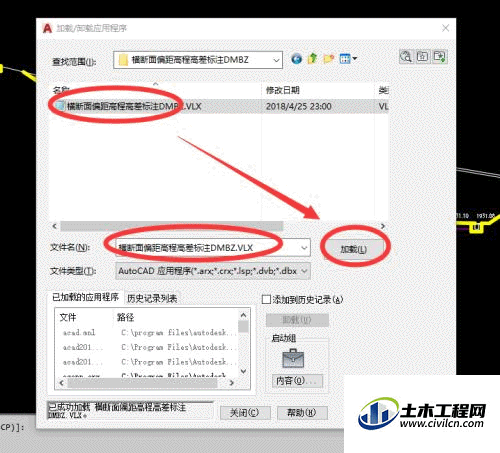

首先打CAD，命令行输入appload，回车，选择标注插件，加载，如图所示。
第2步

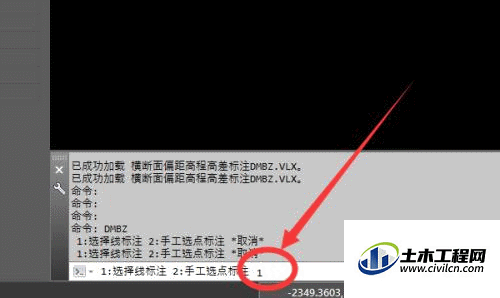

然后命令行输入dmbz回车，根据提示选择标注方式，我们输入1选择选择先标注，如图所示。
第3步

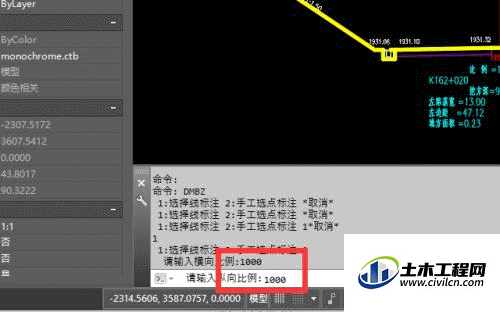

接下来，根据命令行提示，输入横纵向比例，根据图形实际尺寸填写即可，如图所示。
第4步

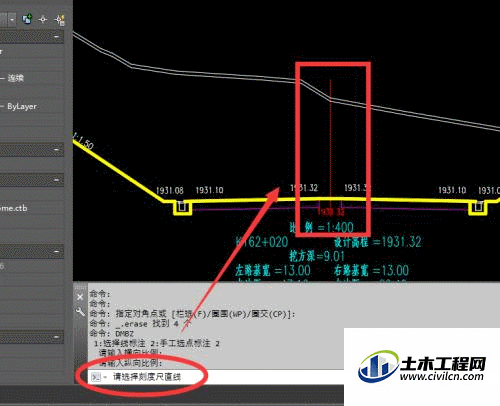

其次，提示选择刻度尺直线，即选择横断面中心线即可，如图所示。
第5步

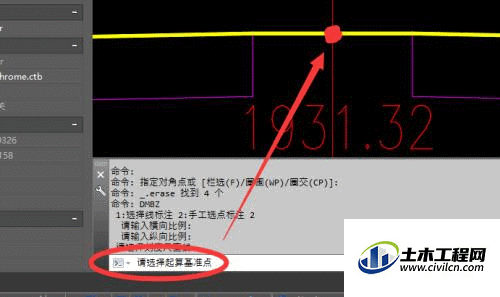

最后，提示选择基准点，以及输入基准点标高，我们选择已知标高的路基中心点，如图所示。
第6步

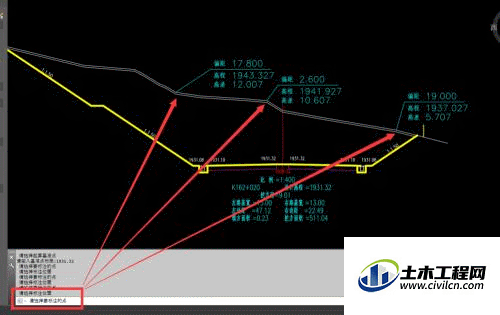

选择我们需要标注的点位标注即可，也可以批量标注，效果如图所示。
