关于CAD怎么测量多段线长度，小溜今天就来详细给大家说说。CAD二维多段线默认命令 pl ，那么进行测量多段线距离的话，就可以在查询命令中进行测量，或者是利用dist命令完成多个连续距离的测量操作。
利用查询距离DIST命令
第1步

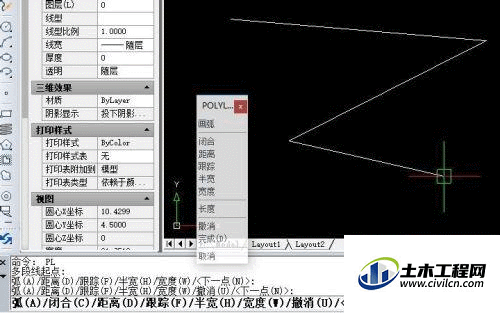

运行CAD编辑器专 业版软件，然后在下面的命令栏中点击多段线命令【pl】，先绘制一条多段线。
第2步

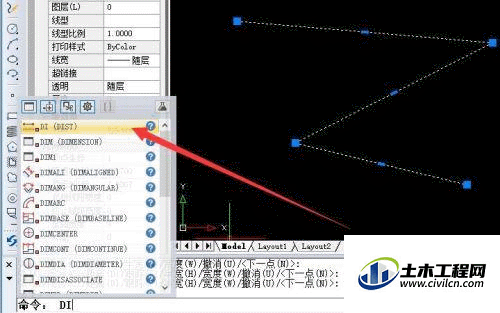

2. 接着在命令行中点击输入DI命令，首先根据提示捕捉确定第一点。然后确定下一点位置。
第3步

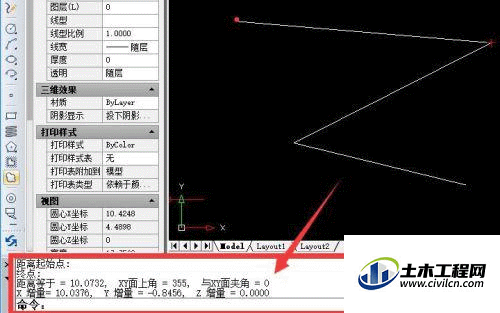

下面命令行中就会自动的显示你要进行测量的对象的全部数据了。
通过LIST取多段线的长度
第1步

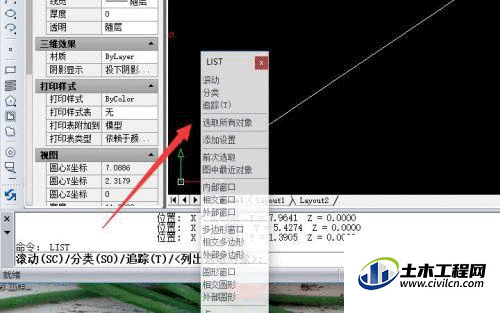

直接在下面的命令行中点击输入LIST命令即可，然后在弹出的对话窗口中点击选择你要进行查询的对象
第2步

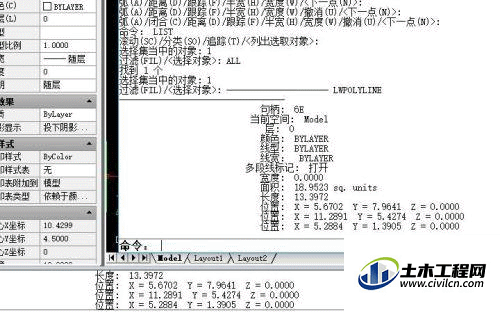

之后，会出现一个控制面板，会显示所有的多段线的详细数据了。
连续标注DIMBASELINE命令
第1步

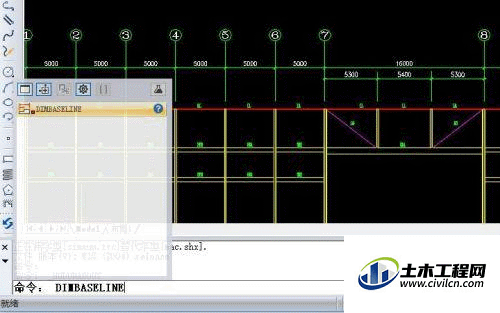

先打开任意一张CAD图纸文件作为对象参考，然后在下面的命令栏中输入DIMBASELINE命令。
第2步

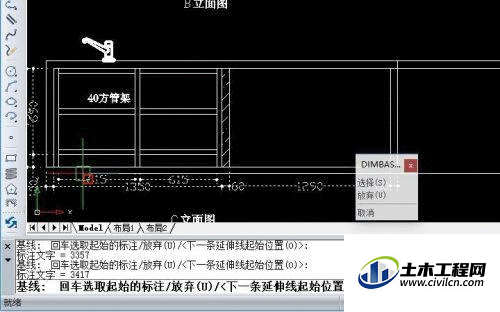

2. 然后回车，在图纸上进行标注，选择合适的属性就可以打动鼠标进行标注，它会按照相同的属性自动的出现标注数据，就可以完成了。
