CAD能以多种方式创建直线、圆、椭圆、多边形，条样曲线等基本图形对象。画弯曲箭头也是CAD作图中需要掌握的一项操作，下面就演示一下CAD怎样画出弯曲箭头的步骤吧。
方法/步骤
第1步

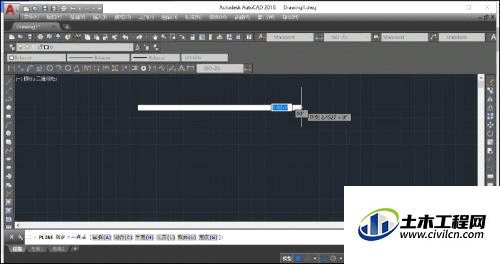

运行CAD软件，执行【PLINE】命令，指定端点宽度为60，长度为600，画出横线。
第2步

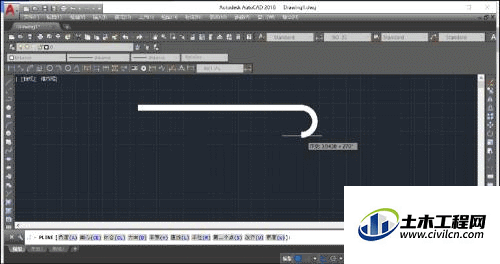

鼠标向下移动，选择【PLINE】命令里的【圆弧】，输入半径50。
第3步

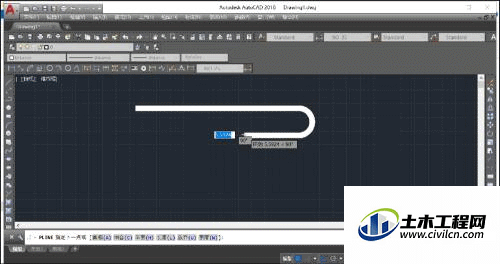

点击选择【PLINE】命令里【长度】，输入长度200，画出反向的直线。
第4步

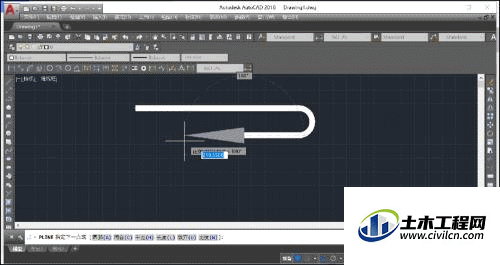

指定箭头的起点宽度60，端点宽度为0，向左拉出箭头。
第5步

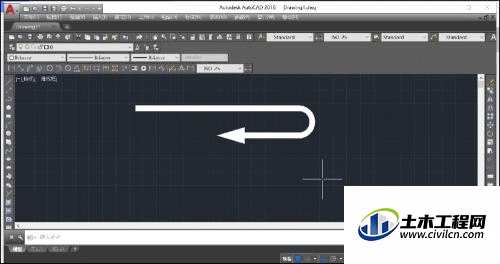

输入箭头长度100，点击空格键，弯曲箭头完成。
