CAD图层管理方法

 本次来分享CAD图层管理使用方法,特别是吐槽的冻结使用。在大型图形中,冻结不需要的图层将加快显示和重生成的操作速度。解冻图层将导致重生成图形,冻结和解冻图层会比打开和关闭图层花费更多的时间。

方法/步骤

第1步

举例说明:

新建“图层练习一”文件:

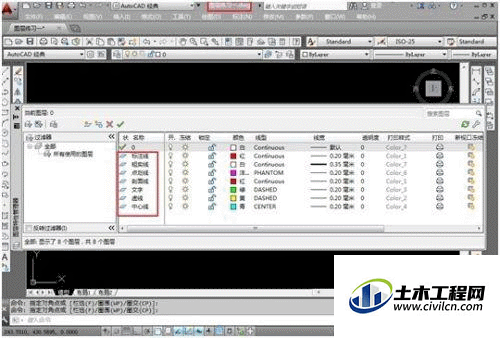

打开图层管理器新建图层如下图:


第2步

绘图,绘制图形,默认图层为“0”层,如下图所示:


第3步

设置图形图层:将矩形设置图层为“粗实线”图层,将圆形图层设置为“虚线”图层

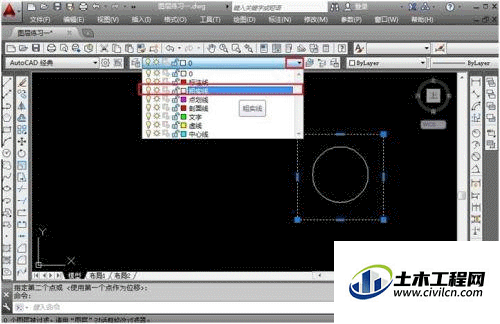

首先鼠标点击矩形图形,其图形将变为虚线显示, 点击图层栏右边的黑色倒小三角,鼠标选择“粗实线”图层,并点击;


第4步

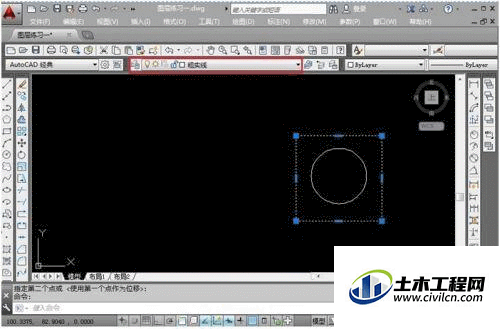

按“ENTER”或右键确定,则矩形图形设置为“粗实线”图层;


第5步

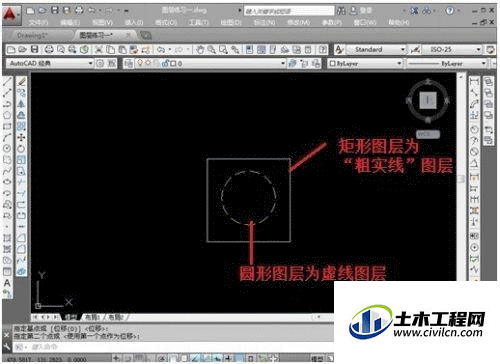

同样的方法将圆形图层设置为“虚线”图层;设置完后的图形如下图所示:


第6步

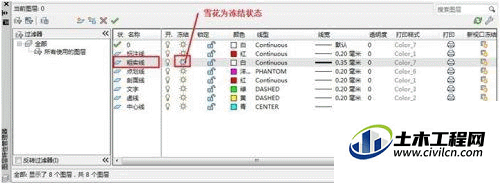

打开图层管理器,设置“粗实线图层”为冻结状态:双击太阳变为雪花,其它图层特性不变:打开仍为显亮状态,锁定仍为解锁状态。


第7步

关闭图层管理器,效果如下图所示,矩形图层不显示了:


第8步

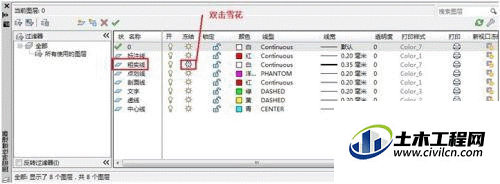

打开图层管理器,将“粗实线”图层的状态改为解冻状态,双击雪花                                               ,


第9步

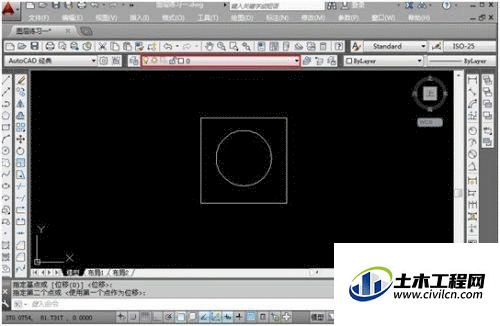

关闭图层管理器,效果如下图所示,矩形又显示出来了:


第10步

从以上示例可以看出,当图层在冻结状态下,图层不显示;至此图层冻结状态设置完毕。
