CAD是自动计算机辅助设计软件,能够进行二维制图和三维图纸设计,无需懂得编程就能够自动制图。建模之后要想出图效果好都会渲染,可是CAD高级渲染的参数怎么设置?
方法/步骤
第1步
已经打开的【高级渲染设置】如图所示,包括【渲染预设】列表,【常规】、【光线跟踪】、【间接发光】、【诊断】和【处理】五个面板。
第2步

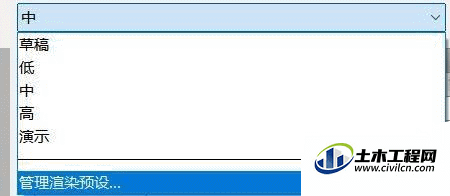

【渲染预设】列表从最低质量到最高质量列出5个渲染预设。
第3步

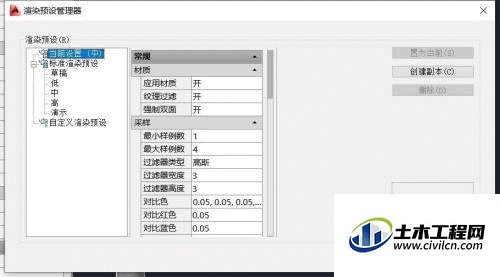

选择【管理渲染预设】选项,可以打开【渲染预设管理器】
第4步

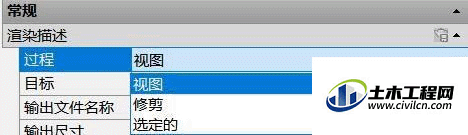

设置渲染对象,如图。
第5步

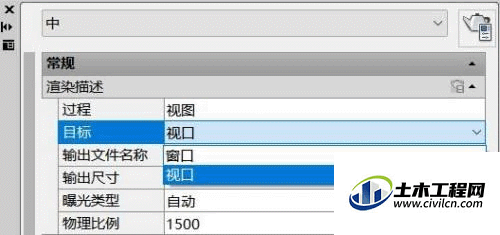

设置渲染目标,如图。
视口渲染是指:在整个视口渲染模型。
窗口渲染是指:弹出一个窗口单独渲染。
第6步

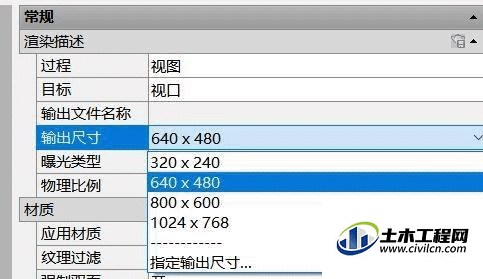

设置渲染的输出尺寸,如图。
分辨率越高,细节越清晰,但高分辨率渲染时间长。
第7步

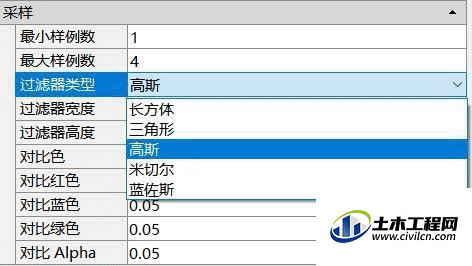

调整采样,提高图像质量。通过设置采样率和过滤器,可消除对角线和曲线边显示的锯齿效果,提高图像质量。
第8步

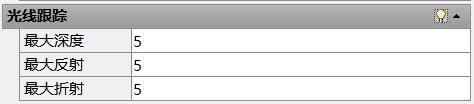

设置光线追踪,追踪从光源采样得到的光线路径,生成精确的反射和折射。
