CAD是一种专业的制图软件，这里所说的CAD就是一款用于建筑、机械等产品构造以及电子产品结构设计的软件。在CAD使用中，很多朋友使用CAD绘制好图纸之后，需要发送给甲方，但是对方电脑并没有CAD，或者不在电脑前不方便，所以我们一般会转成图片更加方便，那么CAD图纸怎么转成jpg？下面是具体操作方法。
方法/步骤
第1步

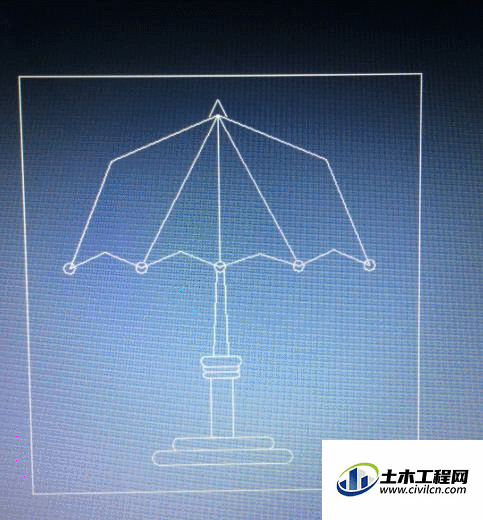

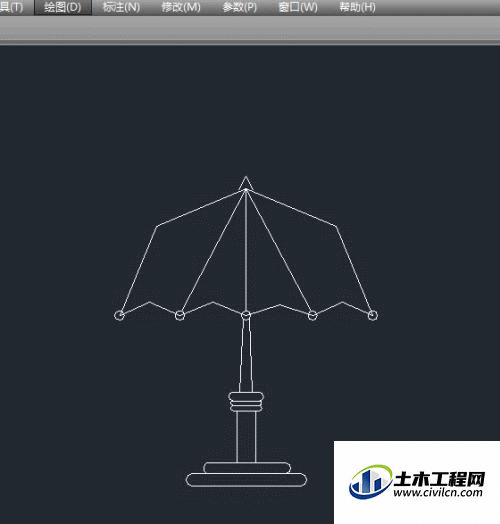

打开CDA软件（我用的是AutoCAD2014版本的），选择好图片
第2步

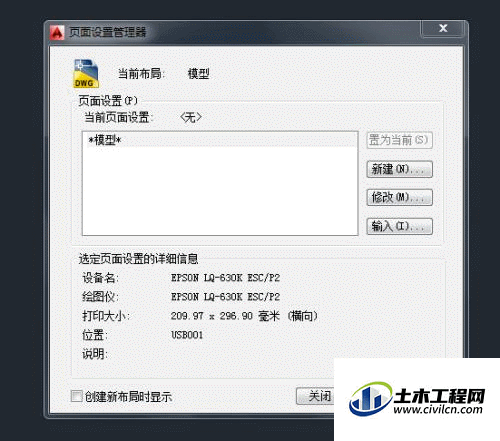

为了使转化的图片清晰，我们先自定义下图纸的尺寸。打开“文件”→“页面设置管理器”→“修改”
第3步

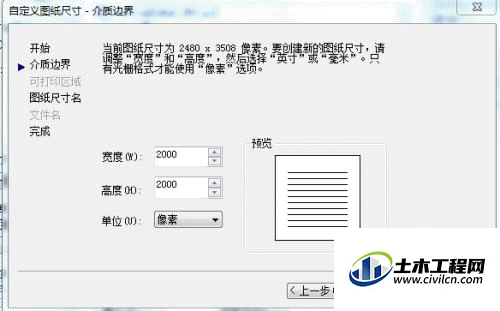

选择打印机名称“publishToWeb JPG.pc3”→“特性”→选择“自定义图纸尺寸”添加→“创建新图纸”下一步→输入宽度和高度的尺寸（依自己实际图片来定）→“命名”（自己命一个都可以）完成→点确定就可以了
第4步

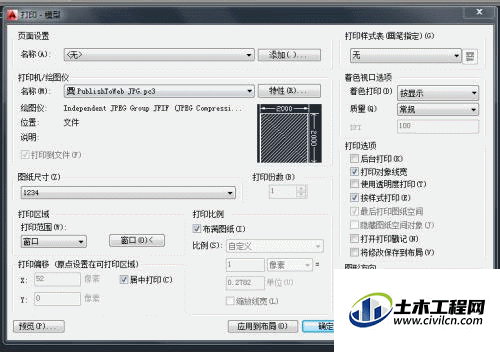

打开“文件”→“打印”（Ctrl+P），选择打印机名称“publishToWeb JPG.pc3，图纸尺寸为刚才自己命名的图纸
第5步
打印范围选“窗口”然后会自动隐藏这个界面，按住鼠标左键框住你要保存的图片
第6步

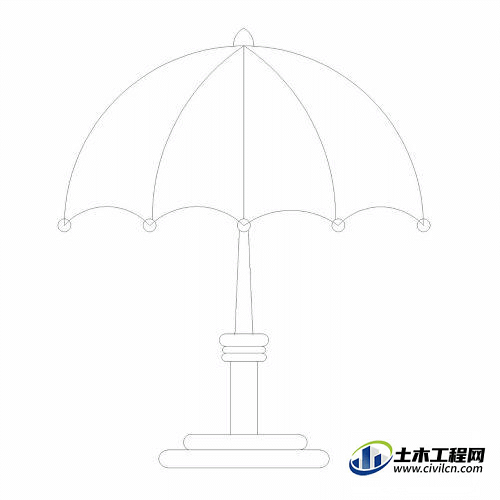

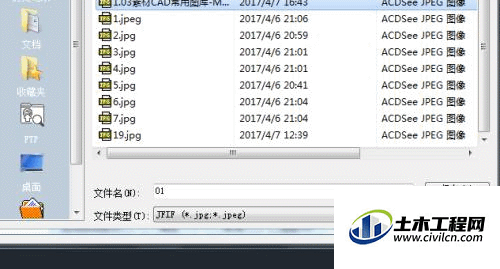

选择图形方向为纵向点预览，如果不满意点返回用窗口截选图片，最后右键单击图片点“打印”，点保存就可以了
