CAD如何设置文字样式?

 在CAD软件里面文字样式与标注有直接关系,只有文字样式与标注样式都合适,才能使整体标注美观,所以我们需要学会设置文字的样式,下面一起来了解CAD怎样设置好文字样式的吧。


方法/步骤

第1步

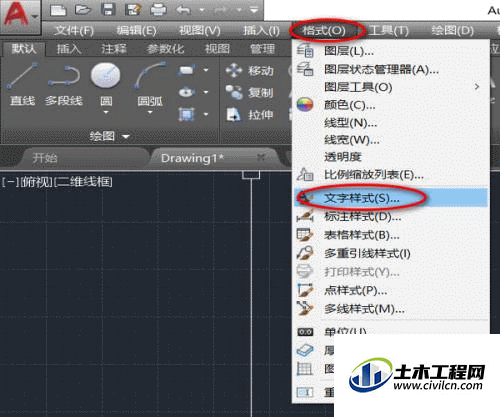

在菜单栏选择格式下的文字样式。


第2步

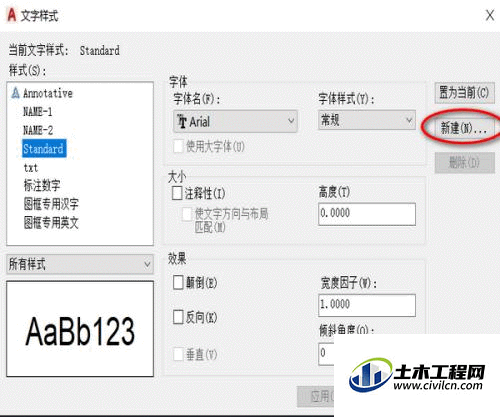

点击文字样式面板右侧的新建。


第3步

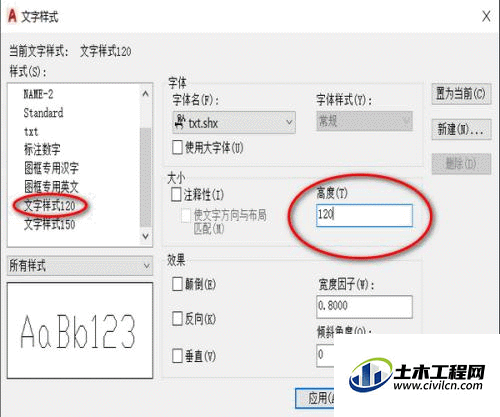

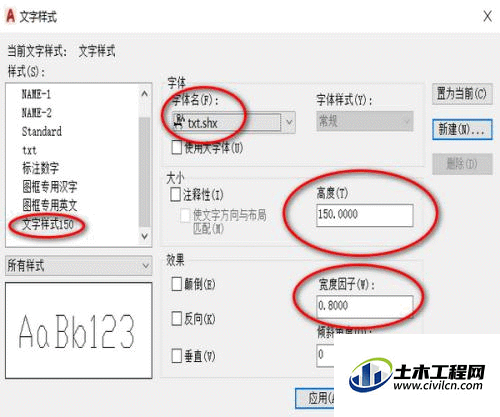

根据自己所需起名字,我起的是数字标注150,字体为txt.shx(字体随意),高度改为150(注意名称与高度一致),宽度因子改为0.8。


第4步

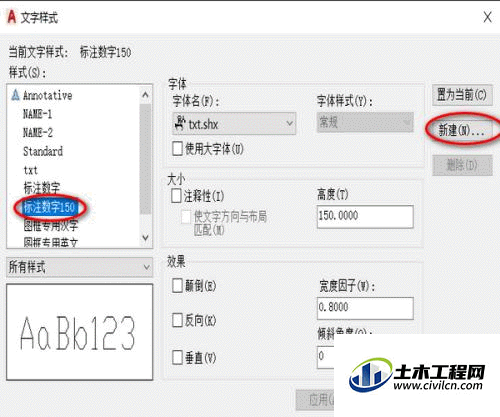

需要多个标注时,在选择上一个标注样式的前提下,进行新建即可,比如我在选择数字标注150的情况下,进行新建,这样就不用再设置一遍参数了。


第5步

新建时,修改名称与高度即可,可以多设置一些,方便以后使用(高度与数字一致)。
