CAD其参数化绘图功能能够帮助您减少修订时间，确保一切协调有序、迅速。我们可以通过命令，把文字转为线条，也可以将面转为线条，这样可以方便后续的操作，新手不知道如何操作的话，本次就来介绍一下CAD怎么将填充面转为多段线的。
方法/步骤
第1步
在CAD作图中，我们经常会遇到这样的处理：
将CAD填充面的边界转为多段线
在这里给大家介绍三种方法：
下面先说最简单的。
第2步
如图：有多个填充面。
最简单的方法就是双击填充面
重新创建边界。
第3步
如果有很多个填充面，一个一个地转就有点麻烦了。

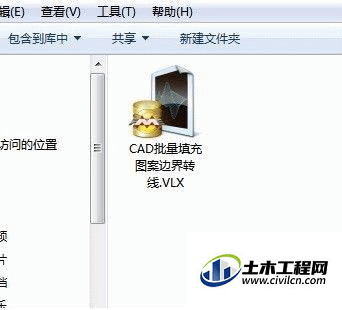

所以，我在网上下载一个批量转换插件就可以了。
输入命令：APPLOAD 加载插件。
第4步
加载完成后：输入hatch-pl
选中要转的填充面就可以了
如图：转换完成。
第5步
除了上面的方法，还可以用FME转
将数据加入FME
如下图：
第6步
再点击右上角文件，将数据导出来。
保存为Esri Shape格式
这样就导出了填充面的边界线了。
可以通过ARGIS或者mapgis转成cad就OK了。
