在CAD中多段线是一种非常有用的线段对象,它是由多段直线段或圆弧段组成的一个组合体,既可以一起编辑,也可以分别编辑,还可以具有不同的宽度,所以今天来教大家CAD如何使用多段线画方向箭头的。
方法/步骤
第1步

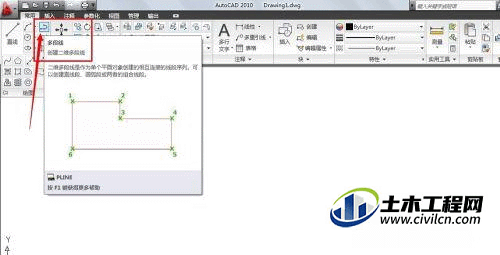

在快速访问工具栏中选择【显示菜单栏】命令,在弹出的菜单中选择【绘图】|【多段线】命令,发出PLINE命令。
第2步

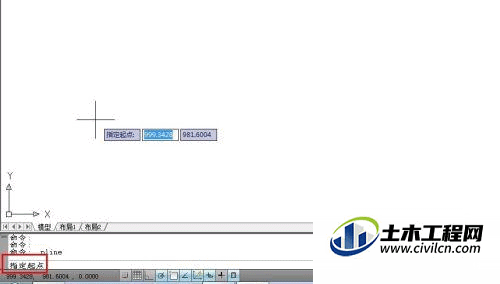

在命令行的【指定起点:】提示下,在绘图窗口单击,确定多段线的起点。
第3步

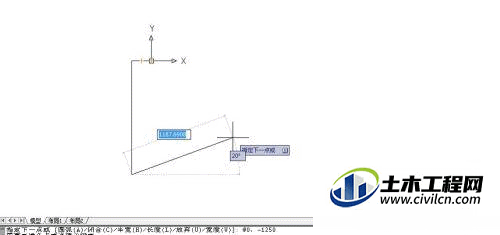

在命令行的【指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)宽度(W)]:】提示下输入多段线的点坐标(@0,0)、(@-2160,0)和(@0,-1250)。
第4步

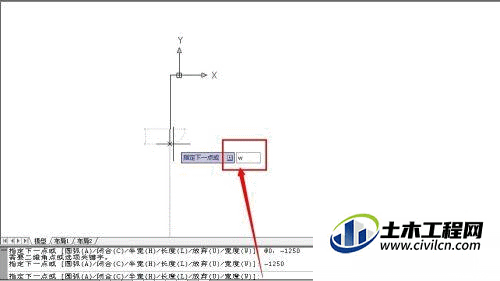

在命令行的【指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:】提示下输入W。
第5步

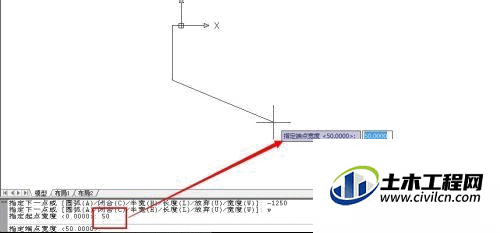

在命令行的【指定起点宽度<0.0000>:】提示下输入多段线的起点宽度为50.
第6步

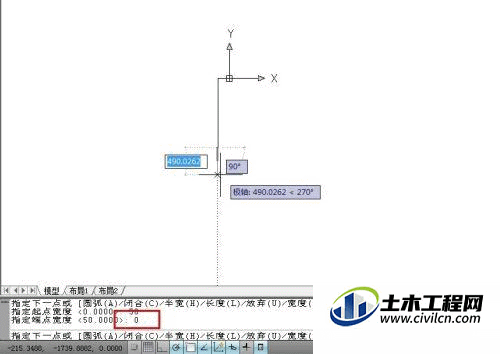

在命令行的【指定端点宽度<50.0000>:】提示下输入0.
第7步
在命令行的【指定下一点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:】提示下,输入坐标(@0,-150),绘制下一条垂直线段。

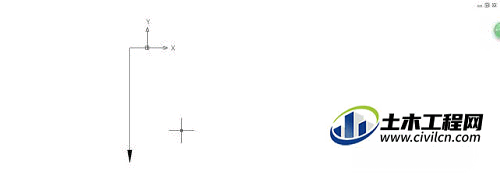

第8步
在命令行的【指定下一点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:】提示下,按Enter键,完成图形的绘制。
