CAD2013的阵列使用方法与之前的版本不一样，是一个比较特殊的版本。在之前的版本中，只有矩形阵列与环形阵列，而没有路径阵列，而在2013版本之后，出现了路径阵列，所以今天来看看CAD2013的路径阵列怎么用的吧！
方法/步骤
第1步

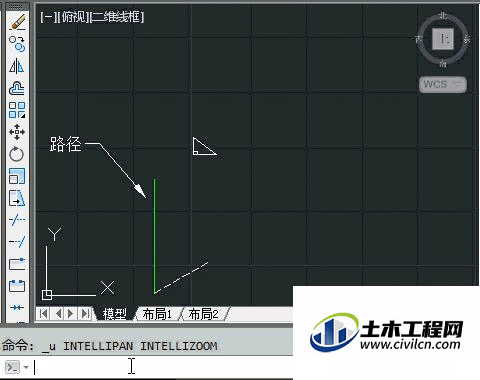

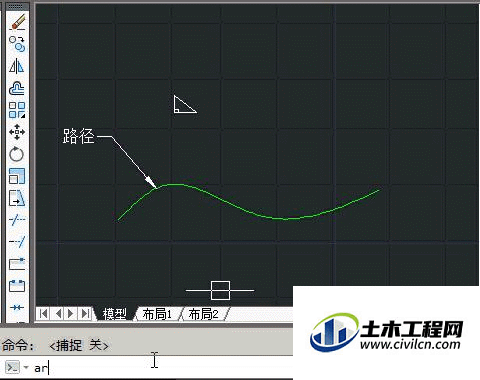

路径阵列，首先要有路径作为参考。这里的路径原则上可以是任何图形，在实际生产中主要根据相应的需求来选择。
第2步

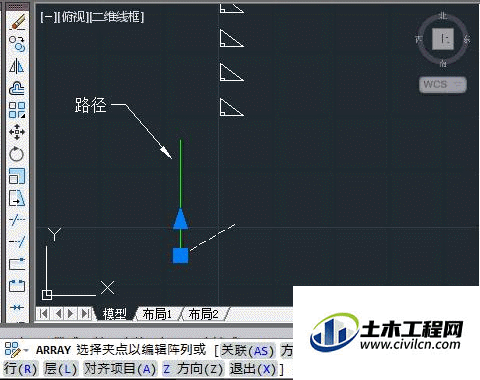

接下来指令栏出现“选择夹点以编辑阵列或 [关联(AS)/方法(M)/基点(B)/切向(T)/项目(I)/行(R)/层(L)/对齐项目(A)/Z 方向(Z)/退出(X)]”的提示。[关联(AS)]即表示关联阵列。关联阵列修改阵列中的任何一个单元，其他的单元也跟着变化。
第3步

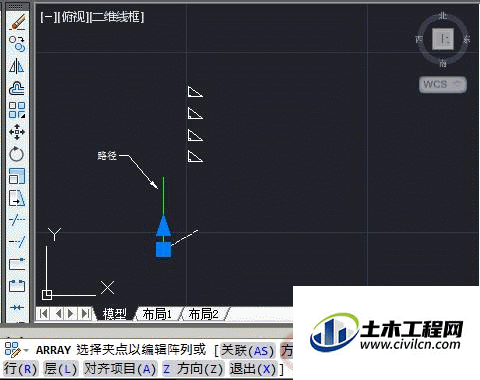

[方法(M)]与[项目(I)]是一起使用的。方法有两种：撤罪定数等分和定距等分。
定数等分是将路径等分为输入的块数，在每个等分点上分布一个对象。
定距等分则是将路径以你输入的数值进行等分（如果路径的总长不能整除你输入的数值，则多出的长度上将不会分布对象）
第4步
[基点(B)]的选取是任意的，路径阵列的默认基点在路径的起点上。如果你将基点选在对象上，则对象会贴在路径上，并且基点与路径起点重合。
第5步
[切向(T)]指定阵列中的项目如何相对于路径的起始方向对齐。如果选择[法线(N)]，阵列对象的每个单元所在平面与路径垂直。
第6步

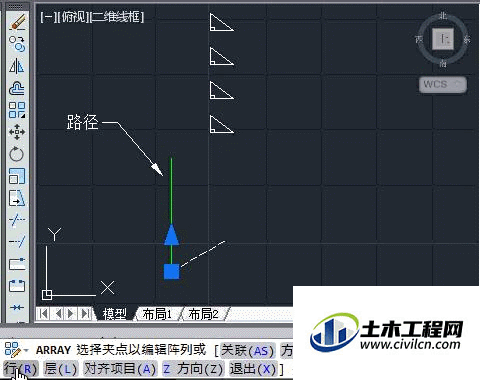

[行(R)]则表示阵列的行数，行间距以及行与行之间的标高增量。标高增量即相邻行与行之间在Z轴方向上的增量。而[层(L)]则表示在Z轴上叠加的层数，还包括层间距央吩册的数值。
第7步
[对齐项目(A)]表示是否对齐每个项目以与歌言路径的方向相切。对齐相对于第一个项目的方向。[Z 方向(Z)]控制是否保持项目的原始 Z 方向或沿三维路径自然倾斜项目
