CAD粗糙度块的快速绘制

 在CAD软件里,粗糙度块是绘图标注是很常见的,经常会用到的块,而且块需要根据我们自己的实际情况去制作才行,可是CAD粗糙度块怎么快速制作呢?

方法/步骤

第1步

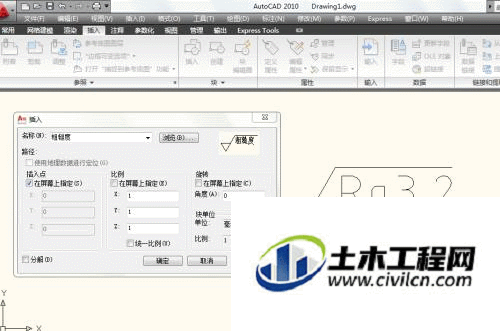

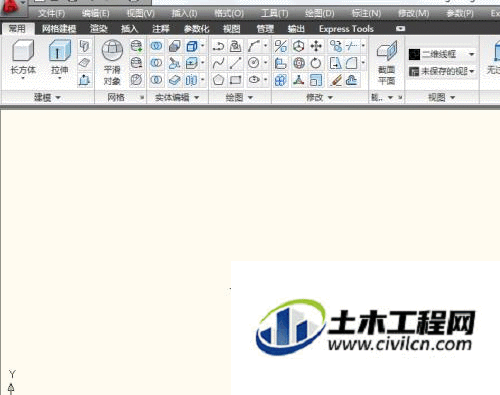

首先打开autocad(这好像是废话),我们先看看标准的,上图


第2步

绘制外形线条,先画一条直线长度随意,不要太极端就行。


第3步

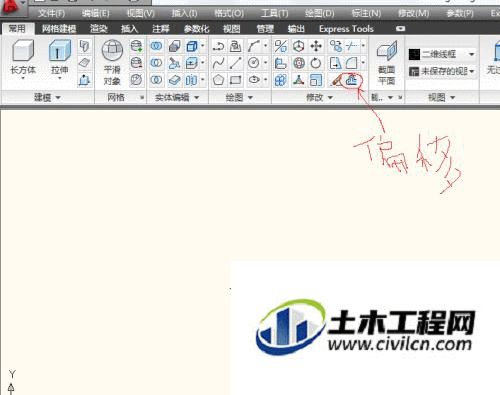

使用偏移工具,偏移距离3.5,点了偏移之后输入3.5就行


第4步

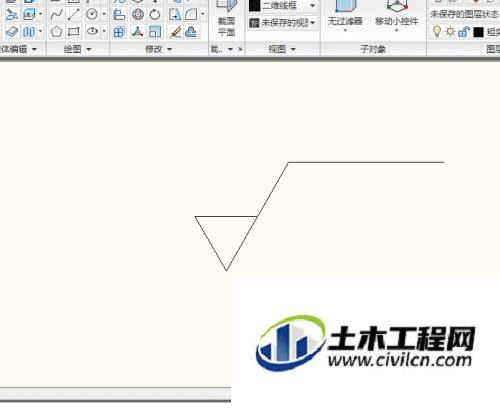

选择刚画先,偏移出总共三条,接下来画三角形,选择线条画,选好端点输入<-60,就能出来向下60度角的线,<60就是向上的,画成如图,端点已圈出



第5步

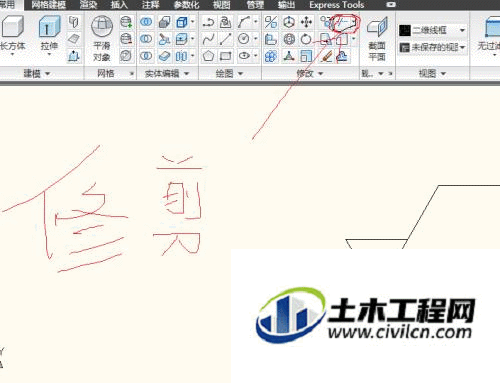

修剪一下,最上端横线长10.



第6步

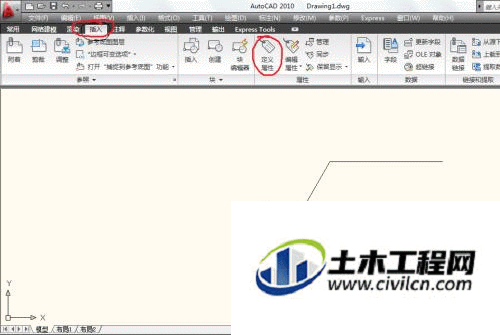

进行块的定义,块定义在“插入”中


第7步

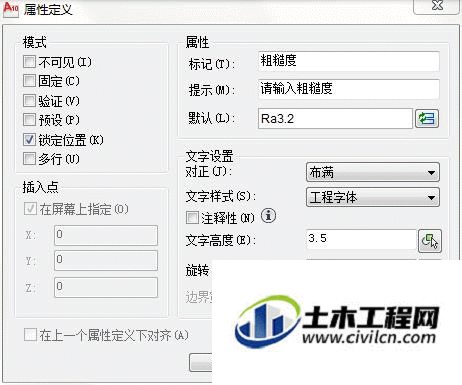

定义输入如图


第8步

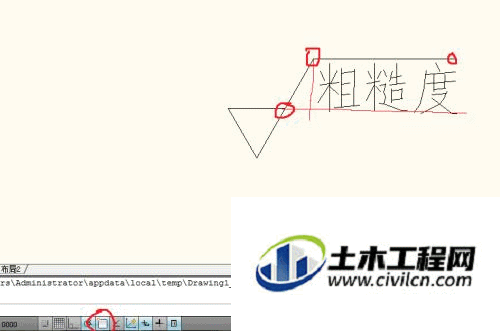

在指定点输入,{打开交点捕捉}


第9步

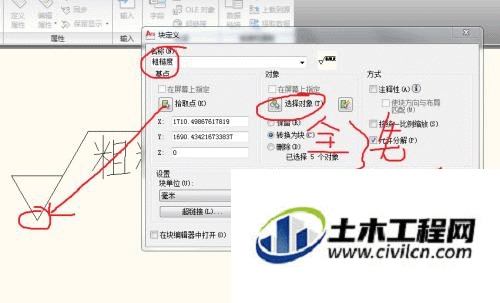

创建块,如图


第10步

这样就创建好了,可以在块的插入中找到它,并插入
