CAD中怎么绘制钢筋的弯勾?

 CAD可以更轻松地解决最严峻的设计挑战,借助其自由形状设计工具能创建所想像的形状。软件在画建筑图的时候,会画到钢筋的弯勾,很多人不会画,下面就告诉大家CAD怎样绘制钢筋的弯勾的吧!

方法/步骤

第1步

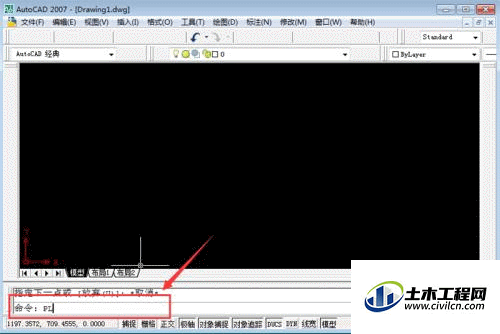

首先打开CAD,命令中输入PL,按回车按键,如图所示。


第2步

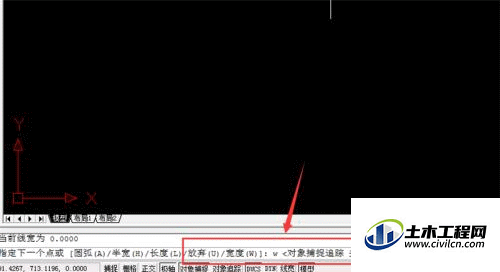

然后输入W,按回车按键,如图所示。


第3步

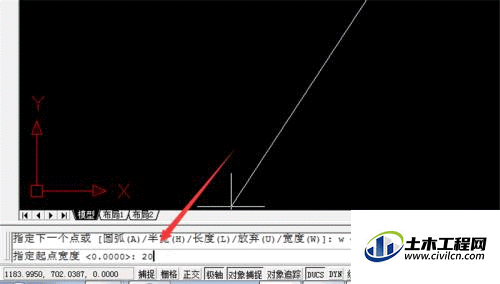

我们先输入起点宽度,在输入终点宽度,按回车按键,如图所示。


第4步

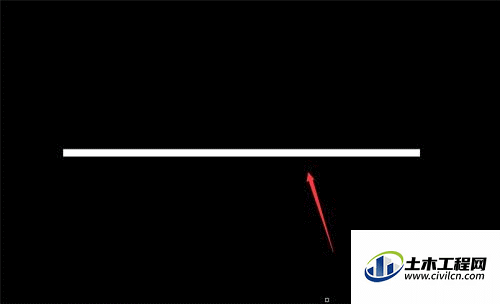

画出一条直线,如图所示。


第5步

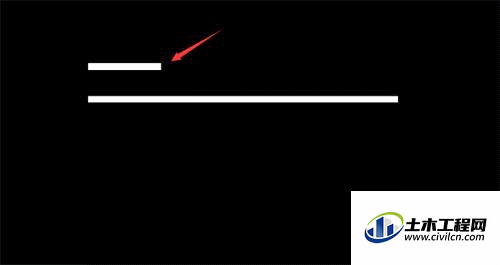

然后在上面20高度处画出一条短线,如图所示。


第6步

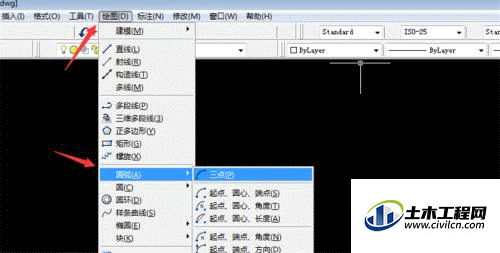

然后在绘图→圆弧中,选择一个圆弧的画法,如图所示。


第7步

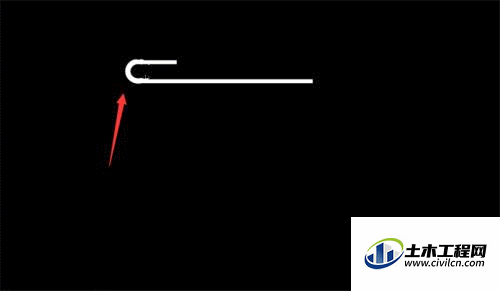

最后画出钢筋弯钩的弯曲处,就可以绘制钢筋的弯勾成功,如图所示。


总结

第1步

1、打开CAD,命令中输入PL,按回车按键

2、输入W,按回车按键

3、先输入起点宽度,在输入终点宽度,按回车按键

4、画出一条直线

5、在上面20高度处画出一条短线

6、绘图→圆弧中,选择一个圆弧的画法

7、最后画出钢筋弯钩的弯曲处,就可以绘制钢筋的弯勾成功
