掏空了几个钱包的窝儿，怎么也要自己上手折腾折腾吧。要知道，其实cad室内图其实没那么麻烦。接下来跟着走，你但凡只要安装了软件，只要有手，就能做到绘制自己的户型图。
绘制户型之前，首先需要有户型尺寸。最快速简单的方法是，直接在购房的宣传单上的户型建筑平面图中找到尺寸。
户型宣传单上的户型尺寸，一般是墙体中心线的轴线尺寸。但是根据轴线尺寸就可以根据比例推出窗户的定位尺寸，而门的定位尺寸基本都是门垛100mm。

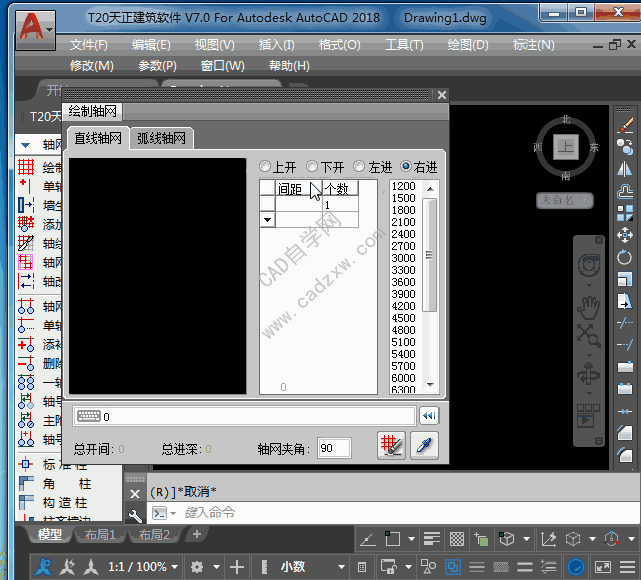

首先，根据轴网尺寸，绘制出轴网。天正建筑菜单栏，轴网柱子选项卡下，单击绘制轴网。

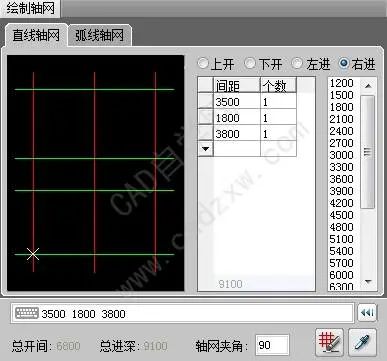

在弹出的绘制轴网窗口中，根据轴网尺寸值，直接输入到轴网间距设置中，即可直接生成轴网。
动图演示：

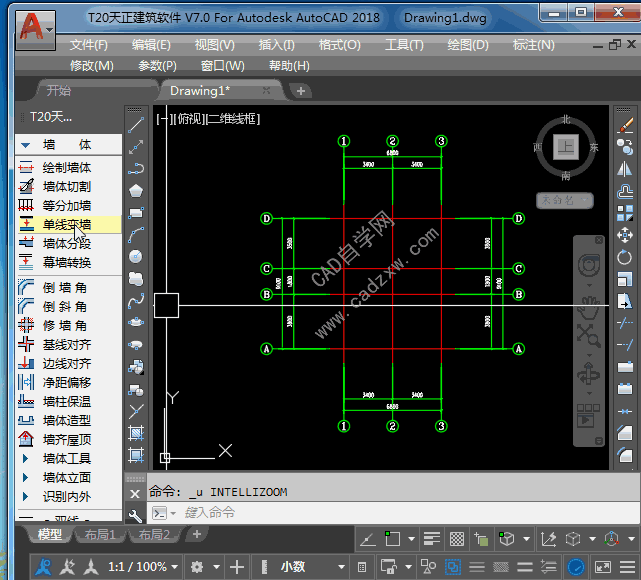

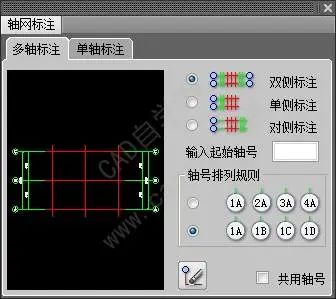

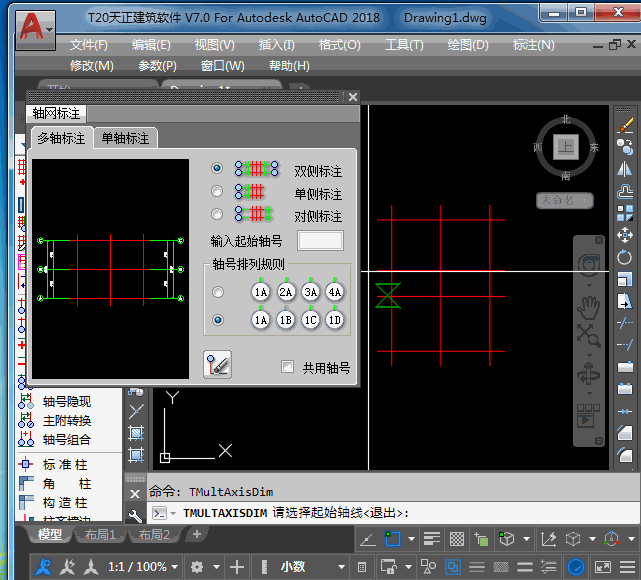

单击轴网标注，选择横轴起止轴线即可标注横轴，空格继续标注命令，选择纵轴起止轴线即可标注纵轴。
动图演示：
一般墙体尺寸是200mm，内墙为100mm。但楼层原因，承重墙的尺寸也会有所不同，如果想要更具体的墙体尺寸，可以测量宣传单上的墙体尺寸，根据比例尺换算出来具体尺寸。此处按一般考虑。

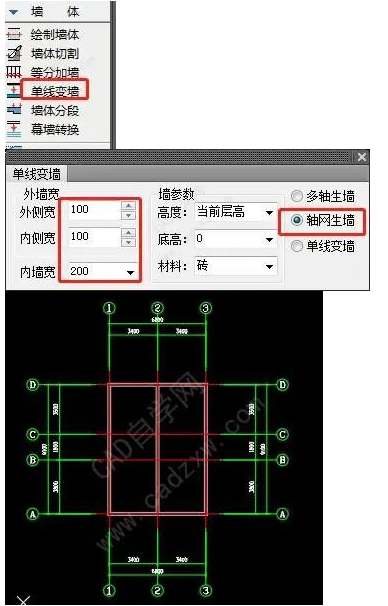

快速绘制墙体，可以采用轴网生墙，将相应墙体自动生成。天正建筑菜单栏，墙体选项卡下，单击单线变墙，在弹出的窗口中，选择轴网生墙，选择需要生成墙体的轴线即可。
动图演示：

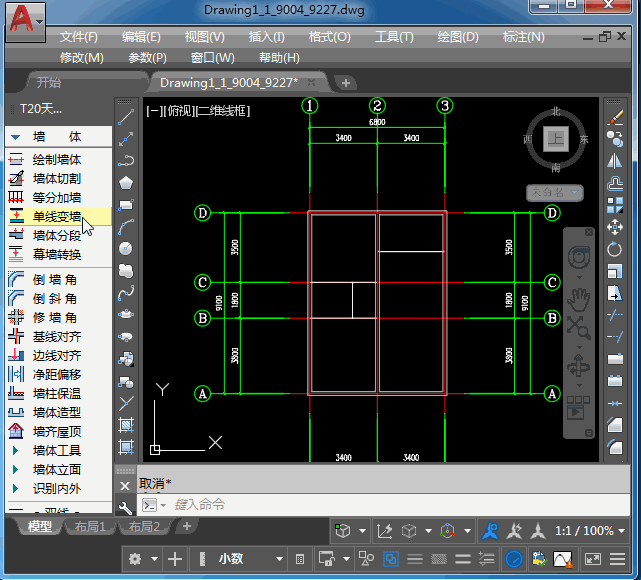

然后将卫生间、厨房的100厚的分割内墙绘制上去。在绘制之前，先用多线段，即pl命令绘制分隔墙。

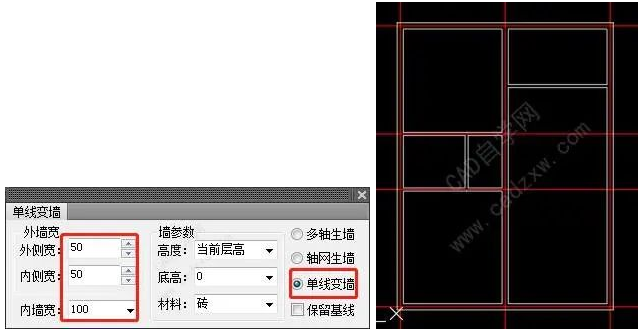

天正建筑菜单栏，墙体选项卡下，单击单线变墙，将墙体和内墙均改为100，选择单线变墙，然后选择图中想要变成墙体的多线段，即可将内墙一键生成。
动图演示：
至此，我们便将户型所涉及墙体都绘制完成。接下来便是门窗。
门易插入，一般只要不发生冲突，门垛基本都是100mm，所以插入门时，只要注意门垛尺寸即可。同时还要注意门尺寸，一般入户门是1m，卧室门900mm，卫生间门800mm，厨房基本是居中设置的1.8m推拉门。

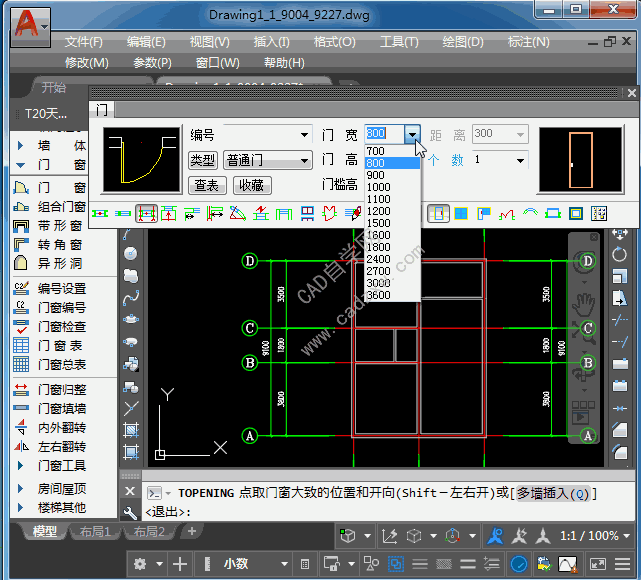

天正建筑菜单栏，门窗选项卡下，单击门窗。选择门，然后选择门的尺寸，图中单击墙体插入即可。
动图演示：

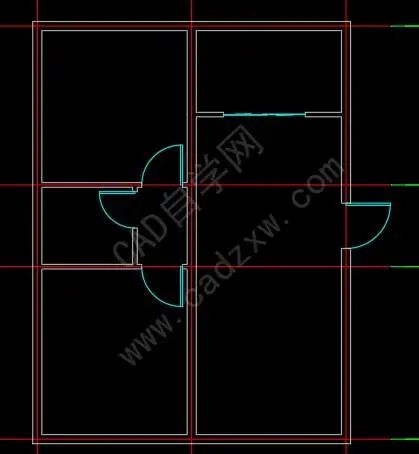

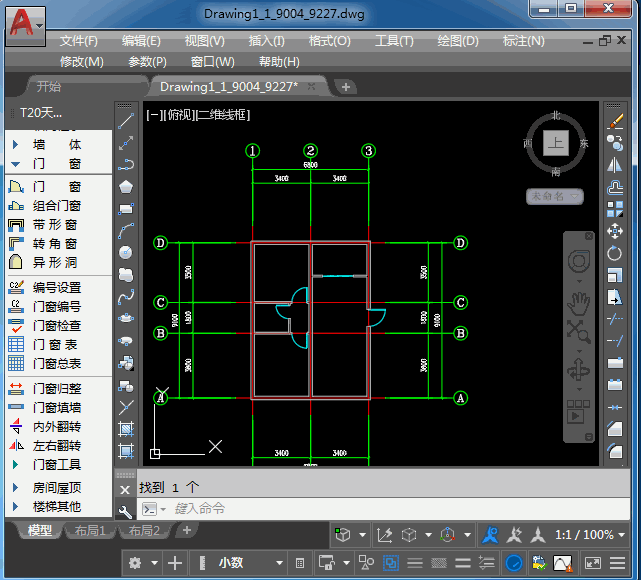

插入到相应位置的门，根据门垛要求，或居中要求，移好即可。

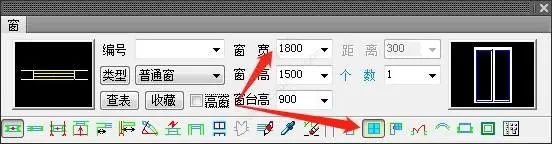

窗户同插入门的方法，单击门窗，选择窗户，在相应位置插入窗户即可。次卧和厨房的窗户一般是1800mm，卫生间窗为600、700mm，主卧和客厅会有2400mm的凸窗。
双击窗的预览窗口，即可在图库中选择窗的类型。插入后，再移动到居中或户型示意图对应位置即可。
动图演示：

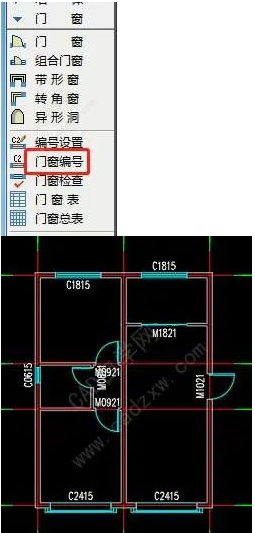

单击门窗选项卡下的门窗编号，框选图纸，键盘敲s，即可实现所有门窗的自动标注。
动图演示：
可能还有看不懂这个编号是什么意思。这里简单说一下，M1021，M表示门，10表示门宽1m，21表示门高2.1m。C0615，C表示窗，06表示窗宽600mm，15表示窗高1.5m。所以门窗标注有助你了解买多大尺寸的门。
天正菜单栏，房间屋顶选项卡下，单击查询面积，框选图纸，即可得到每个房间的面积，这个有助你计算铺装地砖数量。
动图演示：

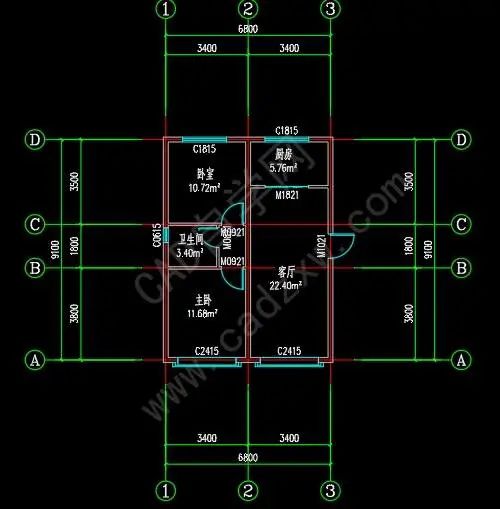

可以双击房间二字，修改标注每个房间的功能。至此户型图就已经出来了。

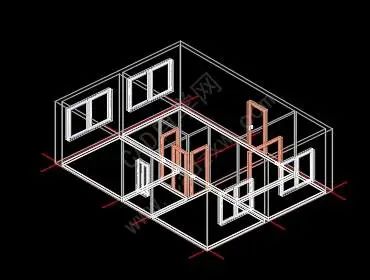

键盘按住shift键，鼠标按住滑轮键，即可看到你的户型图的三维图。
之后细化固设管道，比如烟道，然后即可进行自己设计家具摆放。如果你想两室变三室，还可以自己动手试试拆墙，加墙。注意，剪力墙不可拆，也就是我们常说的承重墙，如果你不懂什么是承重墙，直接看宣传单上的填充灰色的墙体，如果没有示意，那么根据墙厚判断，保险起见，200及以上的墙别拆。
