CAD炸开快捷键命令使用技巧和快捷键是什么?

在CAD设计过程中,有时候会需要将图纸中的某些CAD图块炸开,使其分解为原本的组成对象。那你知道CAD炸开快捷键是什么吗?本文就和小编一起来了解一下浩辰CAD软件中CAD炸开快捷键命令的相关使用技巧吧!

CAD炸开快捷键是什么?

浩辰CAD软件中炸开快捷键是:X,全称:EXPLODE;作用就是将复合对象分解为其部件对象。分解后,颜色、线型和线宽可能会发生改变,分解结果取决于要分解的复合对象的类型。

CAD炸开快捷键命令使用步骤:

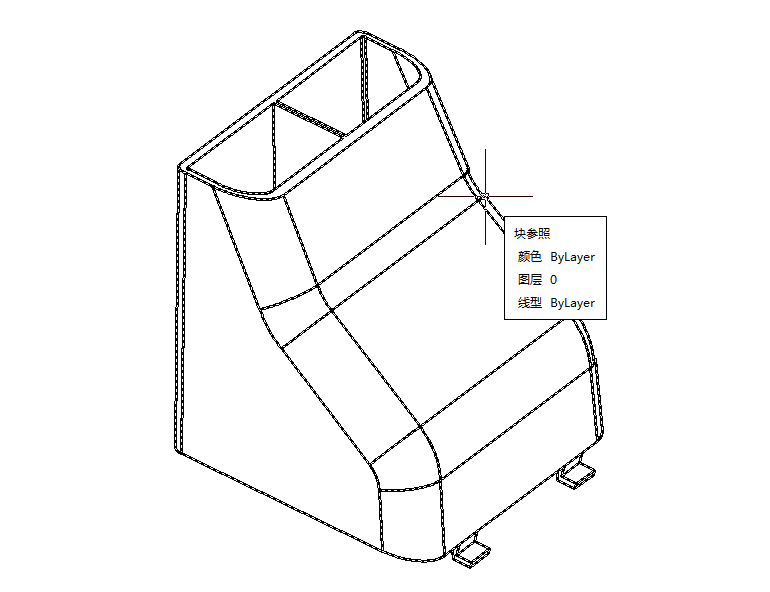

1、启动浩辰CAD,打开要编辑的图纸文件,然后将下图中的CAD图块炸开。

CAD炸开快捷键命令使用步骤

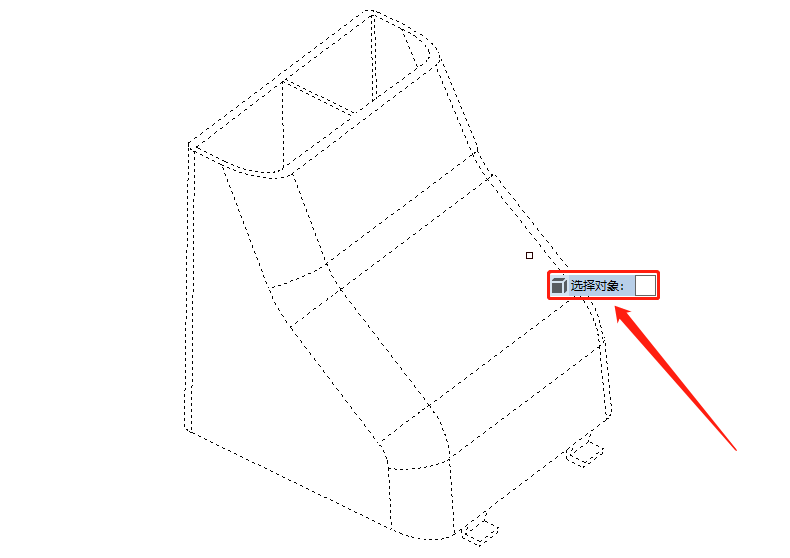

2、在命令行输入CAD炸开快捷键:X,点击回车键;根据系统提示在图纸中选定需要炸开的图形对象。如下图所示:

CAD炸开快捷键命令使用步骤

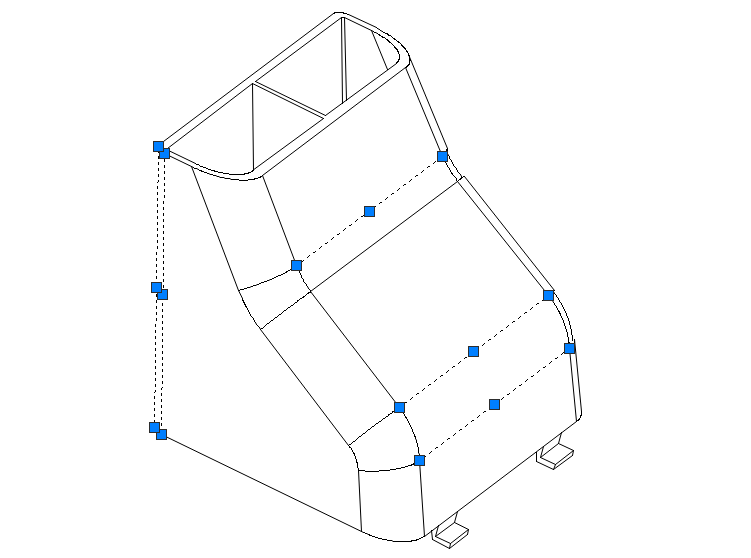

3、最后点击回车键,即可将图块炸开,如下图,每个条线段都可以单独选中。

CAD炸开快捷键命令使用步骤

本节CAD教程小编给大家简单分享了CAD炸开命令是什么以及相关的使用技巧,希望对大家有所帮助。想要了解更多CAD实用技巧,可以关注浩辰CAD官网教程专区。对浩辰CAD软件感兴趣的小伙伴们也可以访问CAD下载专区,免费下载试用正版浩辰CAD系列软件哦!
