cad中写块命令快捷键

CAD写块命令快捷键是什么?你知道吗?浩辰CAD软件中CAD写块命令:WBLOCK,快捷键:W;主要用于将选定对象保存到指定的图形文件或将块转换为指定的图形文件。本文小编就以浩辰CAD软件为例来给大家分享一下CAD写块命令快捷键的应用技巧。

CAD写块命令快捷键使用步骤:

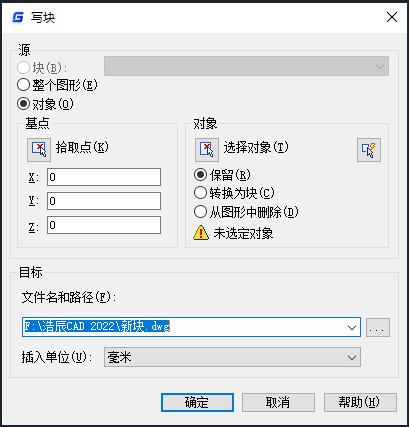

首先启动浩辰CAD软件,输入CAD写块命令快捷键:W,按回车键确认即可弹出【写块】对话框。如下图所示:

CAD写块命令快捷键是什么?

【写块】对话框跟【块定义】对话框差不多,差别就是BLOCK命令是直接在图中定义块,WBLOCK是将选定的对象保存一个块文件。

1. 源。指定块和对象,将其保存为文件并指定插入点。

(1)块:从列表中选择要保存为文件的现有块的名称。

(2)整个图形:选择当前图形作为一个块。

(3)对象:选取要保存为文件的对象。

2. 基点。指定块的基点。默认值是 (0,0,0)。

(1)拾取点:暂时关闭"写块"对话框,在绘图区域指定一个点作为块的插入点。

(2)X:指定基点的 X 坐标值。

(3)Y:指定基点的 Y 坐标值。

(4)Z:指定基点的 Z 坐标值。

3. 对象。设置用于创建块的对象上的块创建的效果。

(1)保留:将选定对象保存为文件后,在当前图形中仍保留它们。

(2)转换为块:将选定对象保存为文件后,在当前图形中将它们转换为块。块指定为【文件名】中的名称。

(3)从图形中删除:将选定对象保存为文件后,从当前图形中删除它们。

(4)"选择对象"按钮:暂时关闭【写块】对话框,可以选择一个或多个对象以保存至文件。

(5)已选定的对象: 指示选定对象的数目。

4. 目标。指定文件的新名称和新位置。

(1)文件名和路径:指定文件名和保存块或对象的路径。显示"创建图形文件"的标准文件选择对话框。

(2)插入单位:指定从设计中心拖动新文件或将其作为块插入到使用不同单位的图形中时用于自动缩放的单位值。如果希望插入时不自动缩放图形,请选择"无单位"。

本篇CAD教程小编给大家分享了浩辰CAD软件中CAD写块命令快捷键的应用技巧,你学会了吗?
