CAD出工程图详解

    对于工程图,cad的高版本的升级给我们提供了一种简单快捷专业的方法.



    下面具体说明 :

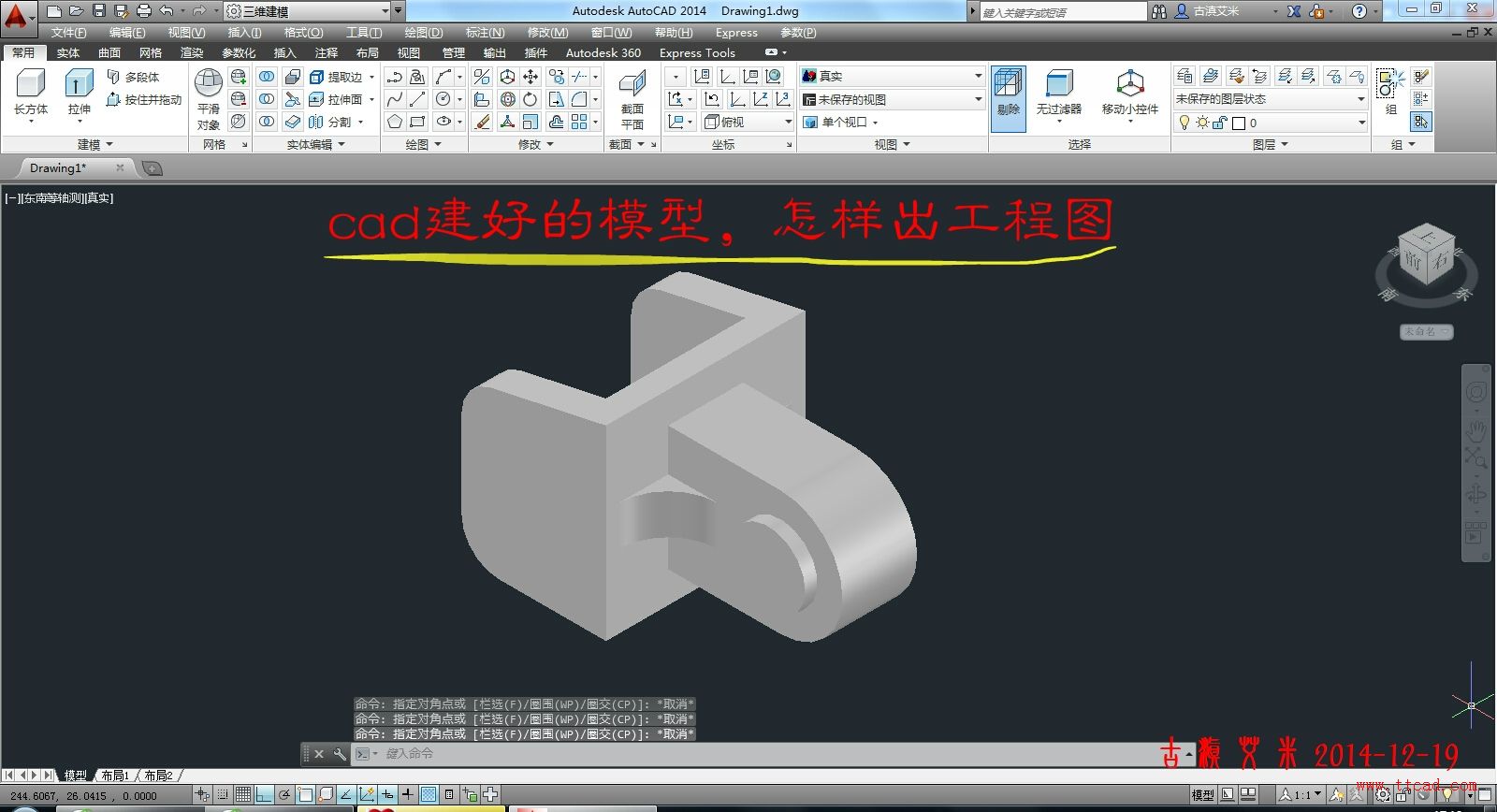

一、模型空间建好模型

CAD出工程图详解



二、点击布局按钮,切换如图空间面板

CAD出工程图详解

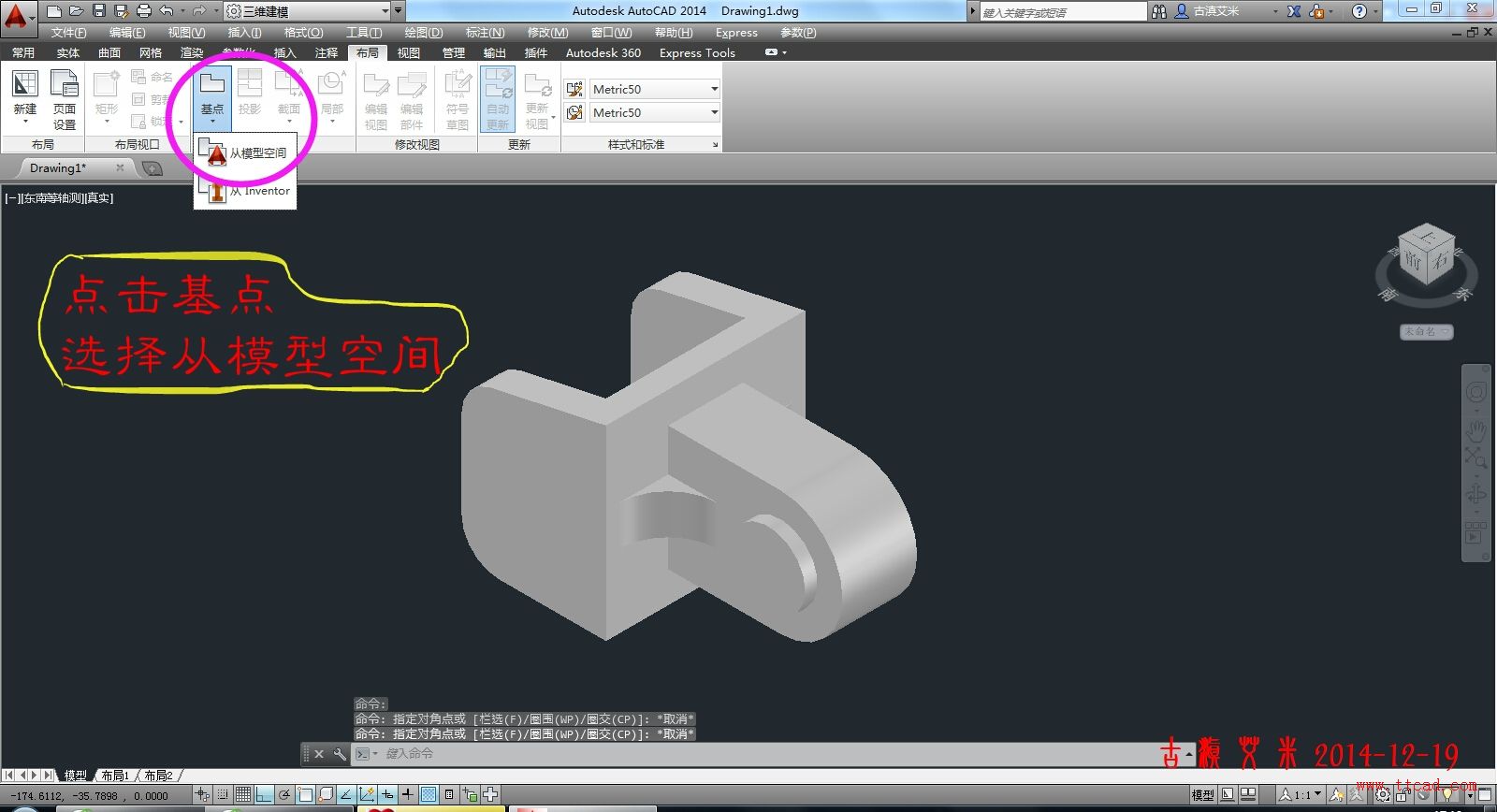

点击“基点”--选择从模型空间

CAD出工程图详解

出现如图提示,选择要出工程图的模型对象

CAD出工程图详解

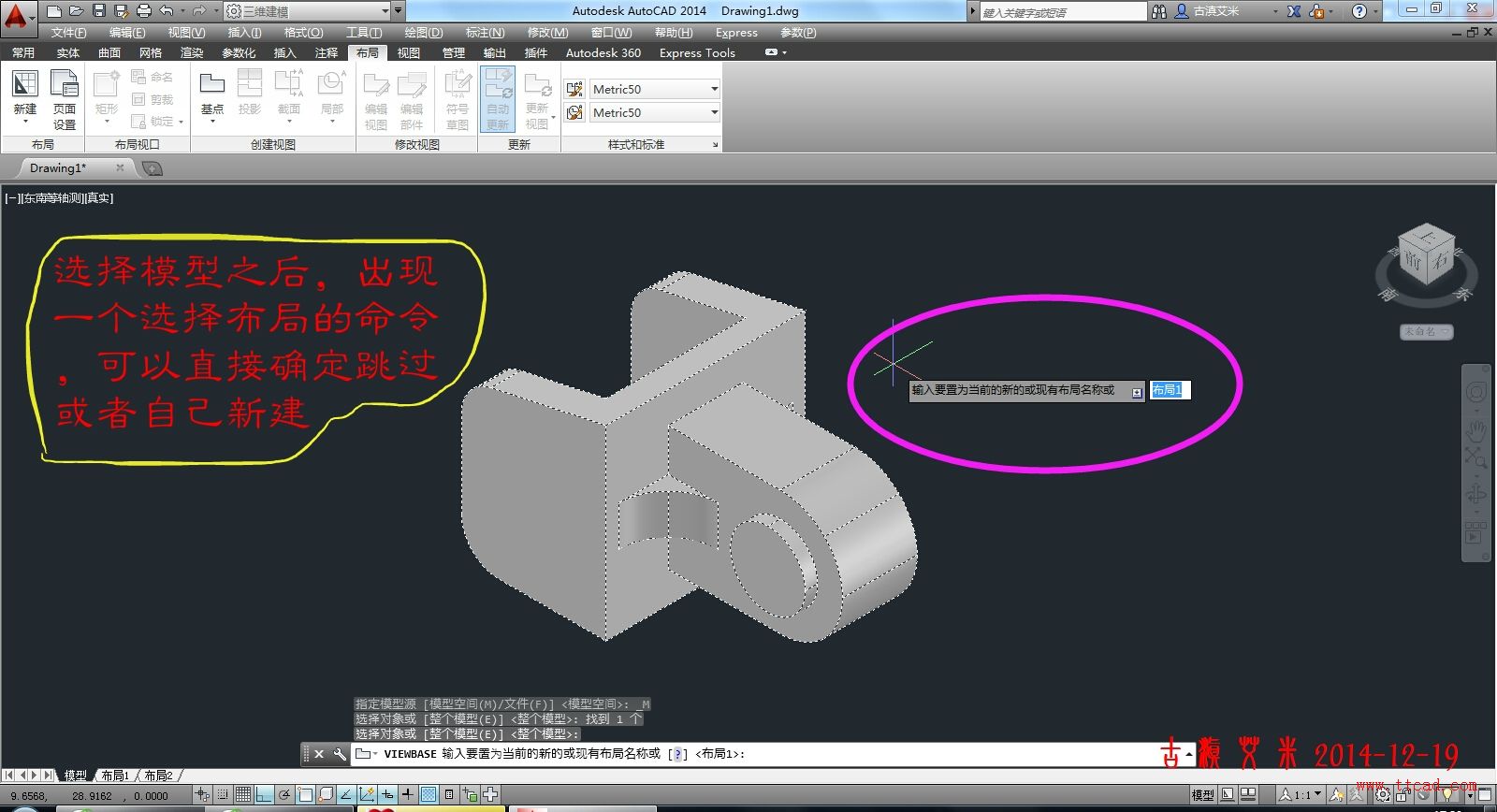

选择模型之后,选择要出工程图的布局空间(直接布局1或者自己新建一个)

CAD出工程图详解

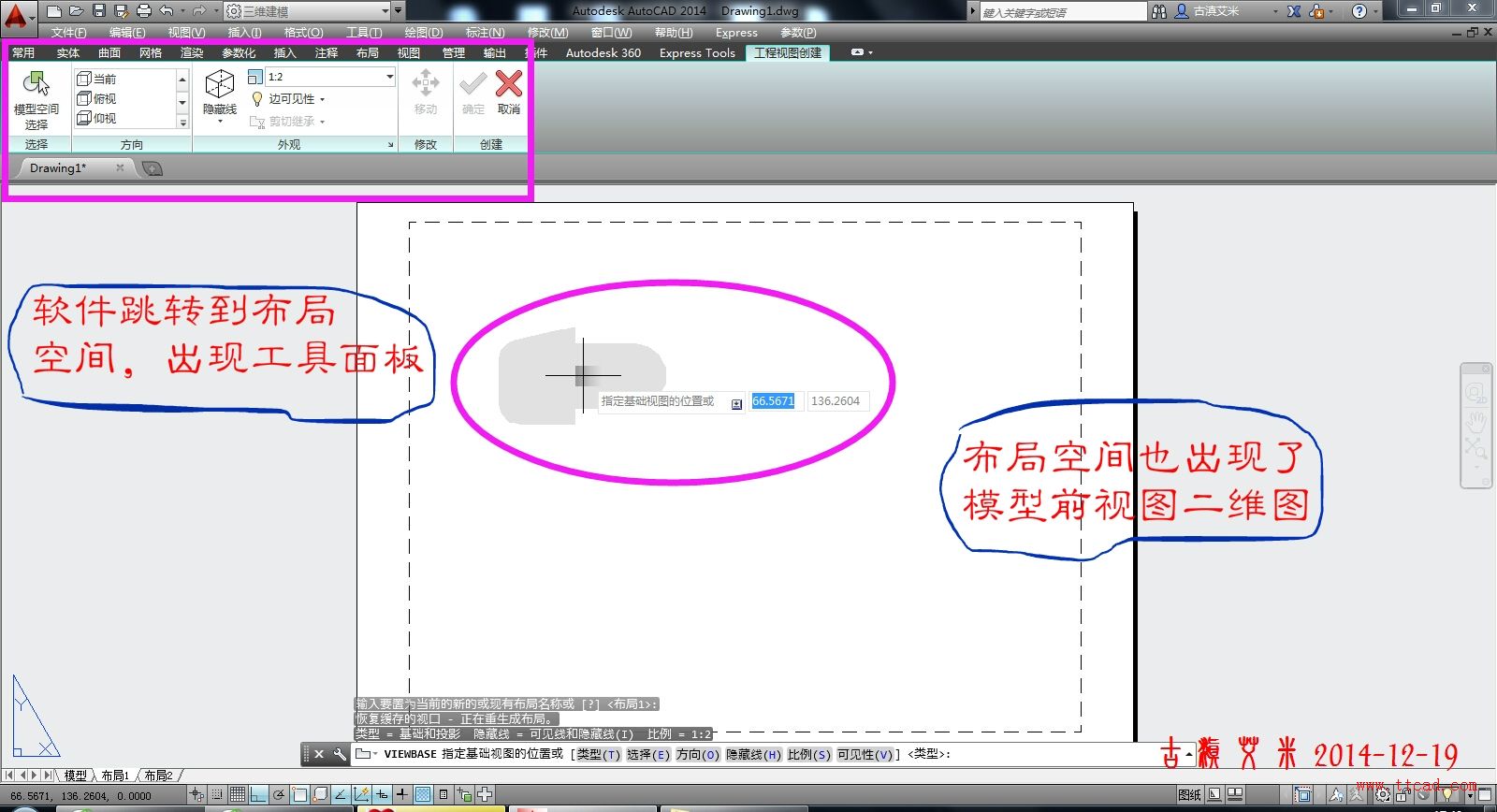

三、确定跳转到布局空间(鼠标在不同的位置,对应不同的视图样式)

CAD出工程图详解

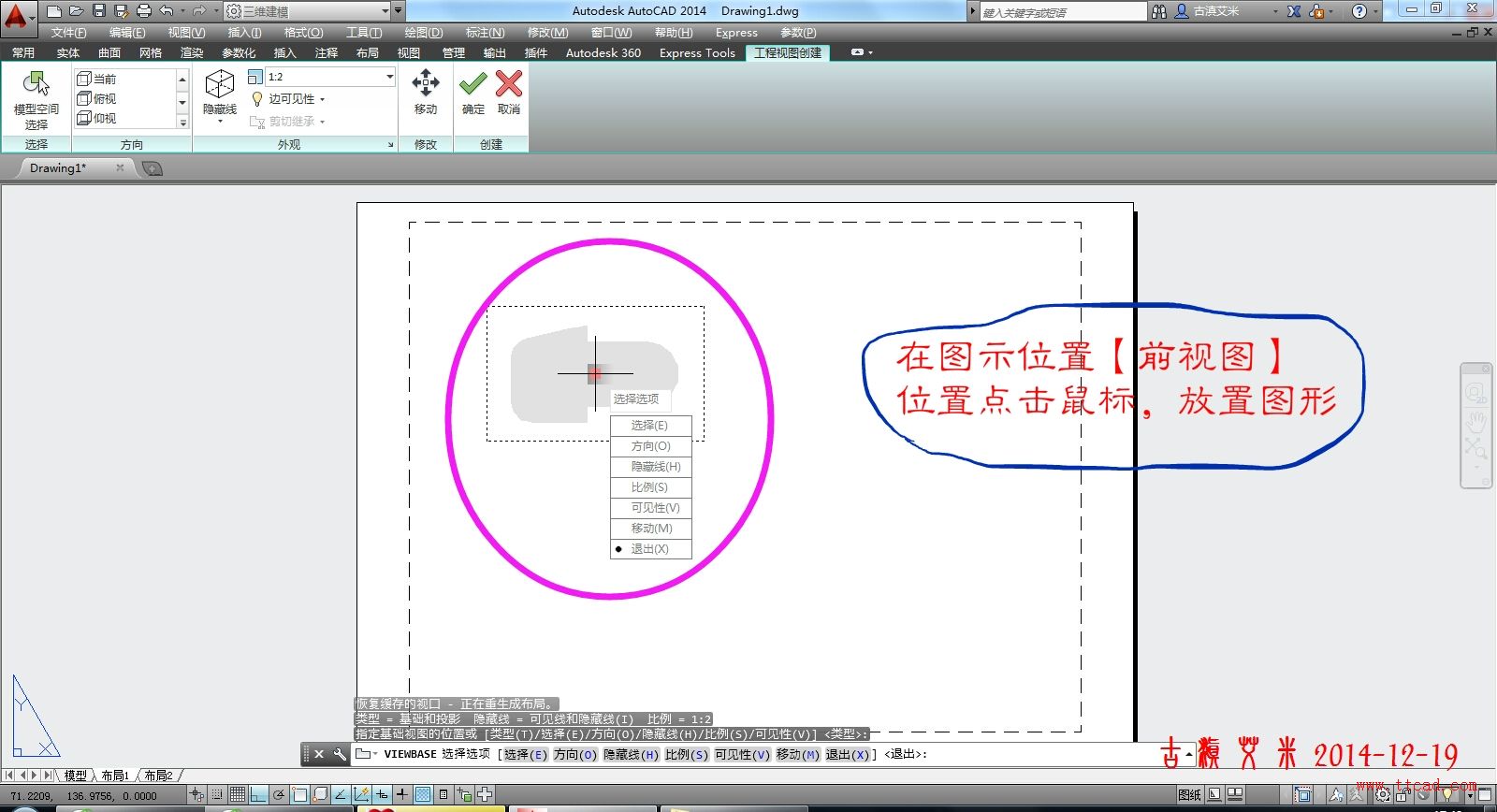

四、在前视图位置点击鼠标,放置视图

CAD出工程图详解



选择”对出“提示,直接退出,进行其他视图的放置

CAD出工程图详解



五、移动鼠标确定要放置的视图位置,合适位置确定放置俯视图

CAD出工程图详解



六、继续放置左视图

CAD出工程图详解



七、往右下角合适位置放置立体视图

CAD出工程图详解

退出放置视图,最初的三视图已经确定,进行进一步编辑

CAD出工程图详解

选择立体模型视图,选择”编辑视图“进行编辑

CAD出工程图详解

修改显示样式--选择隐藏线(带可见线着色)

CAD出工程图详解

出现下拉框选项选择确定(带可见线着色)

CAD出工程图详解

对应的显示样式

CAD出工程图详解

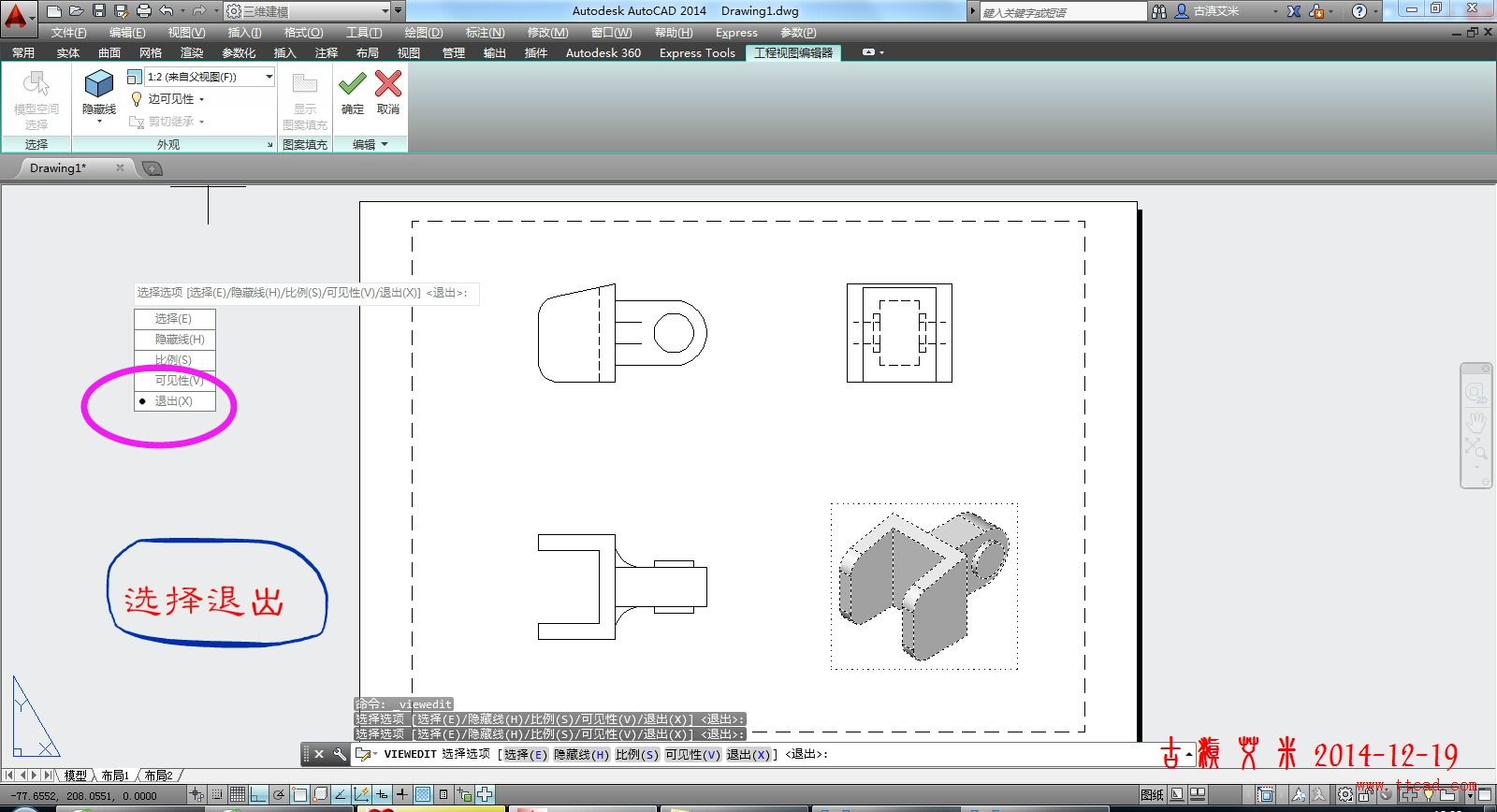

然后选择“退出”

CAD出工程图详解

此时立体图变成真实样式模式

CAD出工程图详解

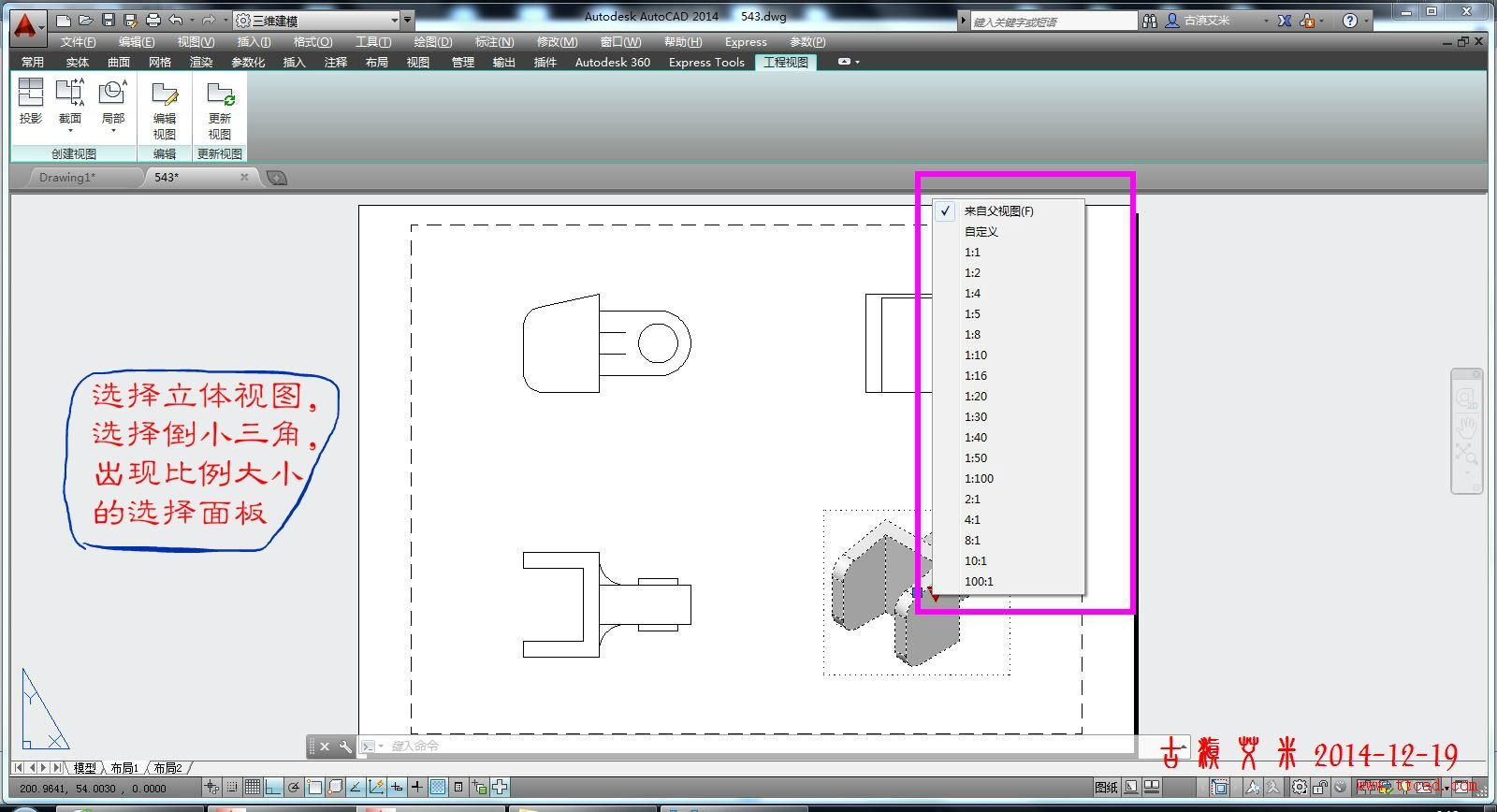

继续选中立体视图部分,点击旁边倒三角

CAD出工程图详解

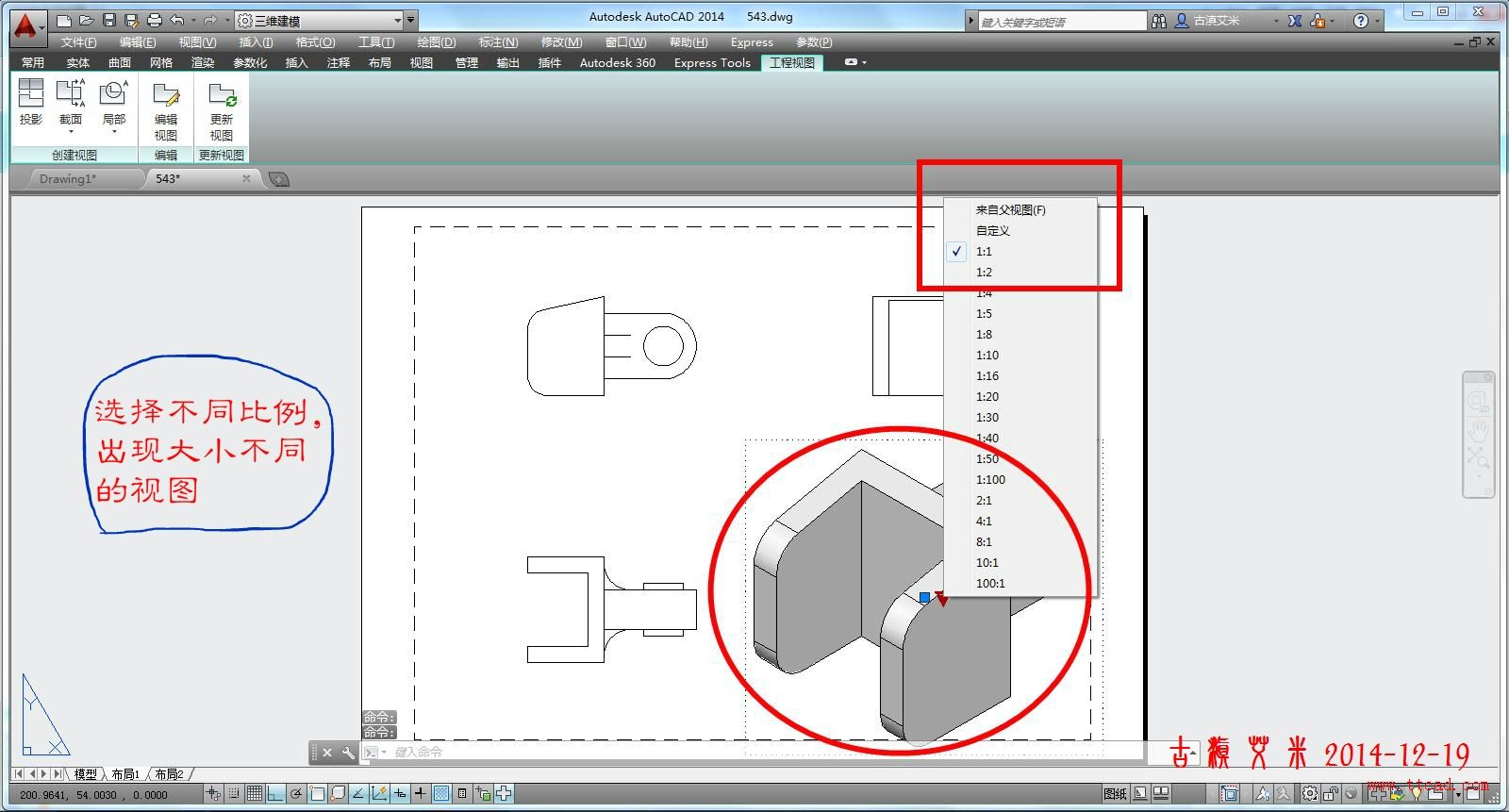

对应不同的大小比例设置值

CAD出工程图详解

默认遵从系统--来自父视图

CAD出工程图详解
