CAD2008创建标志牌平面图

  • 资料大小:17.5 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2012-07-08 14:30
  • 发布作者:yoyo123
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
CAD2008创建标志牌平面图

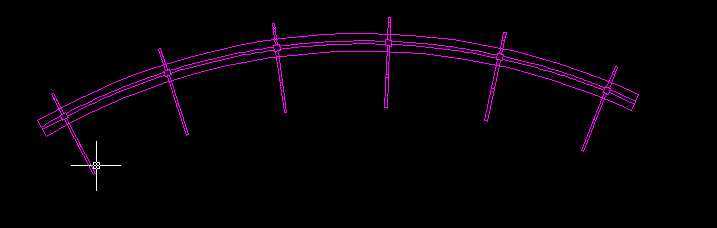

介绍: 视频简介: 本教程介绍了在Autocad2008中,如何创建门牌的平面图,所用到得知识有:直线、圆弧、矩形的绘制,图线的偏移、修剪,环形阵列。标注样式的设置方法,半径标注、角度标注,以及文本注释的创建方法等等。 视频时长:18分06秒 视频内容: 1、建立标志牌层。设置极轴追踪的角度,使用圆弧命令画弧,并将圆弧偏移,补充直线。 2、绘制直线和矩形,并对矩形进行参照旋转。对矩形进行环形阵列,适当修剪图形。 3、绘制并偏移直线,然后重复偏移直线并修建图形。对得到的图线进行环形阵列。 4、适当设置标注样式,补充绘制轴线后,对图形进行角度标注和半径标注 5、创建文字层,为图形创建文字注释。
点击进入下载 (需要 0 积分)
