1 高速铁路控制网精度控制标准
为保证旅客列车高速运行时的安全性和舒适度，铁路轨道的平顺度是重要指标。轨道平顺度包含线路方向和纵向方向两个分量，线路方向的不平顺是指钢轨头内侧与钢轨方向垂直的凸凹不平顺。高速铁路平顺度要求在线路方向每10米弦实测正矢与理论正矢之差为2毫米。
线路平顺度的要求和控制测量的精度有一定的关系，对于线路形状来说，平顺度只是一种局部误差。不能依线路平顺度的要求作为控制测量的精度标准。因为，平顺度对线路位置误差的影响有积累性和扩大的趋势，当实际线路偏离设计位置很远时，线路仍旧可以满足平顺度要求。
1.1短波平顺度对线路位置的影响
现以直线线路讨论，当在10米处产生2㎜不平顺度时，线路将出现转折角为（82.5″），直线B移至B′点。
每个不平顺度具有偶然性，因此，由各段不平顺度产生的点位移按偶然误差计算，设AB为150米，则 =127㎜。
短波不平顺累计误差示意图
1.2 长波平顺度对线路位置的影响
长波平顺度要求，150米处不大于10㎜，当在150米处产生10㎜不平顺度时，线路将出现转折角为（27.5″）。设AB为900米，则 Mβ=147㎜。
虽然如此，如果仅仅控制轨道的平顺度，在达到要求的情况下，轨道的整体线形总是不能保证。
由上可知，在客运专线无砟轨道的施工过程当中，仅仅控制轨道的平顺度是不够的，我们还需要建立无砟轨道施工测量控制网来实现轨道的总体线形的正确。
1.3 CPⅠ和CPⅡ误差计算
通过无砟轨道施工中轨道对平顺度的相关要求，我们可以反推出CPⅠ和CPⅡ控制网的相关精度要求。
CPⅠ和CPⅡ最弱点的横向中误差计算按导线测量方法，计算最弱点的横向中误差公式为：
《客运专线无砟轨道铁路工程测量暂行规定》中要求的各级平面控制网布网要求如下表所示：
| 控制网级别 | 测量方法 | 测量等级 | 点间距 | 备注 |
| CPⅠ | GPS | B级 | ≥1000m | ≤4㎞一对点 |
| CPⅡ | GPS | C级 | 800～1000m | |
| 导线 | 四等 | |||
| CPⅢ | 导线 | 五等 | 150～200m | |
| 后方交会 | 50～60m | 10～20m一对点 |
对于CPⅡ，取S=800m，则可计算得 MK=3.7㎜；
对于CPⅠ，取S=4000m，则可计算得 MK=11.6㎜。
假定导线纵向误差等于横向误差，则可计算最弱点点位中误差分别约为5㎜和15㎜。
相邻两点的相对中误差计算：
《客运专线无砟轨道铁路工程测量暂行规定》中GPS测量的精度要求规定如下表所示：
| 控制网级别 | 基线边方向中误差 | 最弱边相对中误差 |
| CPⅠ | ≤1.3″ | 1/170 000 |
| CPⅡ | ≤1.7″ | 1/100 000 |
CPI 相邻两点的相对中误差
边长：4000000×1/170000=23.5㎜
方向：4000000×1.3″/206265=25㎜
相邻两点的相对点位中误差为34.3㎜
CPⅡ 相邻两点的相对中误差
边长：800000×1/100000=8㎜
方向：800000×1.7″/206265=6.6㎜
相邻两点的相对点位中误差为10.4㎜
2 平面控制网
《客运专线无砟轨道铁路工程测量暂行规定》中规定：
平面控制分三级布设：
第一级为基础平面控制网（CPI），为勘测、施工、运营维护提供坐标基准。
第二级为线路控制网（CPⅡ），为勘测和施工提供控制基准。
第三级为基桩控制网（CPⅢ），为铺设无渣轨道和运营维护提供控制基准。
2.1 CPI、CPⅡ布测方法
CPI沿线路走向，每4千米一个或一对点，按铁路B级GPS测量要求施测。基线边方向中误差不大于1.3″，最弱边相对中误差1/170000。
CPⅡ在CPI的基础上采用GPS测量或导线测量方法施测。点间距离800～1000米。GPS测量按铁路C级要求施测。基线边方向中误差不大于1.7″，最弱边相对中误差1/100000；导线测量等级为四等，测角中误差 2.5″，相对闭合差1/40000。
2.2 CPⅢ控制点的布测方法
2.2.1 CPⅢ控制点的元器件：

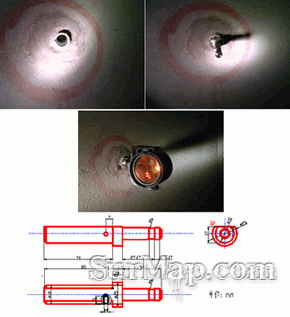

采用工厂精加工元器件（要求采用数控机床），用不易生锈及腐蚀的金属材料制作，CPⅢ控制点标志重复安置精度应达0.3㎜。
CPⅢ器件完整示意图
2.2.2 CPⅢ控制点的布设

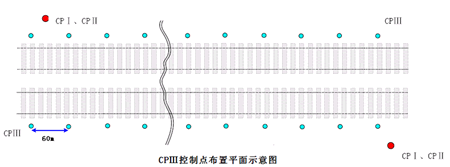

（1）CPⅢ控制点距离布置一般为60 m左右，且不应大于80 m， CPⅢ控制点布设高度应与轨道面高度保持一致的高度间距。

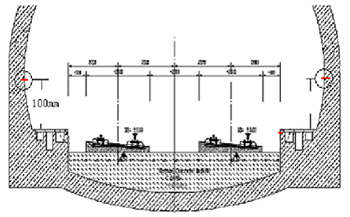

隧道内CPⅢ控制点位置示意图
注：标记点设置在内衬上，位距电缆槽边墙表面约100cm左右。

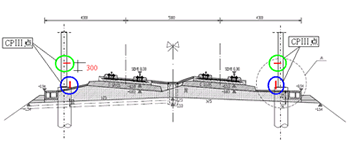

路基地段CPIII控制点位置示意图

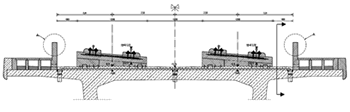

桥梁上CPIII控制点位置示意图
2.2.3 CPⅢ控制点的定位精度要求
CPⅢ控制点的定位精度要求表（㎜）
| 控制点 | 可重复性测量精度 | 相对点位精度 | |
| CPⅢ | 后方交会测量 | 5 | 1 |
2.2.4 CPⅢ控制点的测量
（1）仪器要求
全站仪必须满足如下精确度要求：
角度测量精确度：≤1″
距离测量精确度：1㎜+2ppm
使用带目标自动搜索及测量的自动化全站仪。
每台仪器应至少配13套棱镜，使用前应对棱镜进行检测。
（2）测量方法

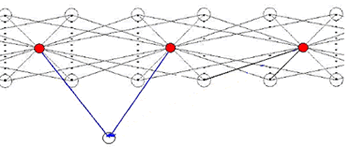

CPⅢ控制网采用自由设站交会网（《客运专线无碴轨道铁路工程测量暂行规定》称为“后方交会网”）的方法测量，自由测站的测量，从每个自由测站，将以2 x 3个 CP Ⅲ-点为测量目标，每次测量应保证每个点测量3次，测量方法见下图。
● 测站（自由站点）
○ CPⅢ控制点
→ 向CPⅢ点进行的测量（方向、角度和距离）
←→ CPⅢ控制点距离为60m左右，且不应大于80m，观测CP Ⅲ点允许的最远的目标距离为120m左右，最大不超过180m。
每次测量开始前在全站仪初始行中输入起始点信息并填写自由测站记录表，每一站测量3组完整的测回。
应记录于每个测站的：T温度、气压以及CPI、CPⅡ-点上的目标点的棱镜高测量，并将温度、气压改正输入每个测站上。
对于线路有长短链时，应注意区分重复里程及标记的编号。
（3）水平角测量的精度应按如下要求进行：
①测量水平方向：3测回；
②测量测站至CPⅢ标记点间的距离：3测回。
③方向观测各项限差根据《精密工程测量规范》（GB/T 15314-1994）的要求不应超过下表的规定，观测最后结果按等权进行测站平差。
| 经纬仪类型 | 电子经纬仪两次读数差 | 半测回归零差 | 一测回内2C互差 | 同一方向值各测回互差 |
| DJ05 | 0.5 | 4 | 12 | 4 |
| DJ07 | 1 | 5 | 12 | 5 |
| DJ1 | 1 | 6 | 12 | 6 |
注：DJ05为一测回水平方向中误差不超过±0.5″的经纬仪。
④每个点应观测3个全测回。
⑤距离的观测应与水平角观测同步进行，并由全站仪自动进行。
(4)平面测量可以根据测量需要分段测量，其测量范围内的CPⅡ点应联测。
2.2.5 与上一级CPⅡ控制点联测
与上一级CPⅡ控制点联测时应保证800—1000米的间隔联测一个。
（1）与上一级CPⅡ控制点联测，一般情况下应通过2个或以上线路上的自由测站，见下图。
联测高等级控制点时，应最少观测3个完整测回数据（其精确度应在5毫米误差以下）。
与CPⅡ控制点联测示意图
● 测站（自由站点）
○ CPⅢ控制点
→ 向CPⅢ点进行的测量（方向、角度和距离）
（2）为了使相邻重合区域能够满足CPⅢ网络的测量高均匀性和高精确度，每个重合区域至少要有3到4对CPⅢ点（约为180米的重合）一起测量，并且考虑平差，每个区域不小于4公里为宜。
桥梁、隧道段须与已有的独立的隧道施工控制网相连接。通过选取适当的CPⅡ点和CPⅢ 特殊网点，来保证形成均匀的过渡段。
（3）CPⅢ控制网应与线下工程竣工中线进行联测。
2.2.6 内业数据处理
在自由设站CPⅢ测量中，测量时必须使用与全站仪能自动记录及计算的专用数据处理软件，采用软件必须通过铁道部相关部门正式鉴定。
观测数据存储之前，必须对观测数据的质量进行检核。包括如下内容：
观测者、记录者、复核者签名；
观测日期、天气等气象要素记录。
检核方法可以采用手工或程序检核。观测数据经检核不满足要求时，及时提出重测，经检核无误并满足要求时，进行数据存储，提交给数据计算、平差处理。数据计算、平差处理必须是经采用通过铁道部相关部门正式鉴定软件，在计算报告中要说明软件名称。自由设站点、CPⅢ点进行整体平差。平差计算时，要对各项精度作出评定。
3 高程控制网的建立
《客运专线无砟轨道铁路工程测量暂行规定》中规定：
高程控制测量分为勘测高程控制测量、水准基点高程控制测量和CPⅢ控制点高程控制测量。
| 控 制 网 级 别 | 测 量 等 级 | 点间距 |
| 勘测高程控制测量 | 二等水准测量 | ≤2000m |
| 四等水准测量 | ||
| 水准基点高程控制测量 | 二等水准测量 | ≤2000m |
| CPⅢ控制点高程控制测量 | 精密水准测量 | ≤800m |
各等级水准测量精度
| 水准测量等级 | 每千米水准测量偶然中误差M△ | 每千米水准测量全中误差MW | 限 差 | |||
| 监测以测段高差之差 | 往返测不符值 | 附和路线或环线闭合差 | 左右线路高差不符值 | |||
| 二等水准 | ≤ 1.0 | ≤ 2.0 | 6 |
4 |
4 |
- |
| 精密水准 | ≤ 2.0 | ≤ 4.0 | 12 |
8 |
8 |
4 |
| 三等水准 | ≤ 3.0 | ≤ 6.0 | 20 |
12 |
12 |
8 |
注：表中L为往返测段、附和或环线的水准路线长度，单位为㎞。
3.1 高程控制测量
勘测高程控制测量、水准基点高程控制测量依照国家相关技术规范进行。
CPⅢ控制点高程控制测量又分为两种：导线网CPⅢ控制点、后方交会网CPⅢ控制点高程控制测量。
CPⅢ控制点高程控制测量采用的水准等级为精密水准。
现对后方交会网CPⅢ控制点高程控制测量作详细说明。
3.1.1 测量方法
每一测段应至少与3个二等水准点进行联测，形成检核。联测时，往测时以轨道一侧的CPⅢ水准点为主线贯通水准测量，另一侧的CPⅢ水准点在进行贯通水准测量摆站时就近观测。返测时以另一侧的CPⅢ水准点为主线贯通水准测量，对侧的水准点在摆站时就近联测。

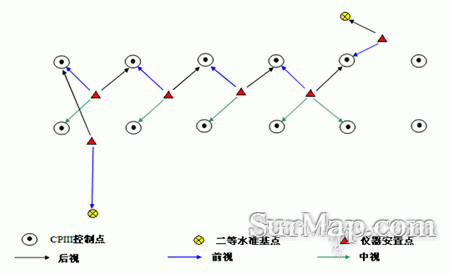

往测水准路线示意图

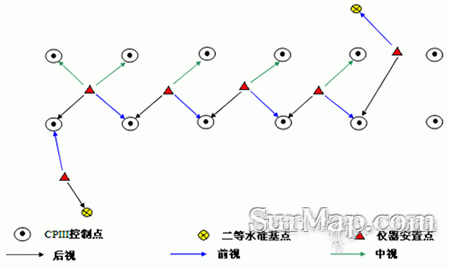

水准返测示意图
3.1.2 CPⅢ高程控制点精度要求
CPⅢ控制点水准测量应按《客运专线无碴轨道铁路工程测量技术暂行规定》中的“精密水准”测量的要求施测。CPⅢ控制点高程测量工作应在CPⅢ平面测量完成后进行，并起闭于二等水准基点，且一个测段联测不应少于三个水准点。
精密水准测量采用满足精度要求的水准仪，配套因瓦尺。使用仪器设备应在鉴定期内，有效期最多为一年，每年必须对测量仪器精确度进行一次校准，每天使用该仪器之前，对仪器进行检验和校准。
精密水准测量的主要技术标准要求
| 等级 | 每千米高差全中误差（㎜） | 路线长度（km） | 水准仪等级 | 水准尺 | 观 测 次 数 | 往返较差或闭合差（㎜） | |
| 与已知点联测 | 附合或环线 | ||||||
| 精密水准 | 4 | 2 | DS1 | 因瓦 | 往返 | 往返 | 8 |
注：①结点之间或结点与高级点之间，其路线的长度，不应大于表中规定的0.7倍。
②L为往返测段、附合或环线的水准路线长度，单位km。
（2）精密水准观测应符合以下要求
| 等级 | 水准尺类型 | 水准仪等级 | 视距 （m） | 前后视距差 （m） | 测段的前后视距累积差 （m） | 视线高度（m） |
| 精密水准 | 因瓦 | DS1 | ≤60 | ≤2.0 | ≤4.0 | 下丝读数≥0.3 |
| DS05 | ≤65 |
注：①L为往返测段、附合或环线的水准路线长度，单位km。
②DS05表示每千米水准测量高差中误差为±0.5㎜。
（3）测站观测限差
| 等级 | 上下丝读数平均值与中丝读数的差 | 基辅分划读数的差 | 基辅分划所测高差的差 | 检测间歇点高差的差 |
| 精密 | 1.5 | 0.5 | 0.7 | 1.0 |
因水准路线较短，故不设间歇点。
视距长≤60m；
前后视距差≤1.0m；
前后视距累计差≤3.0m。
上述观测限差超限时，重新观测。
测站数为偶数，一般为6或8个。由往测转往返测时，两支标尺应互换位置，并应重新整置仪器。
3.1.4 CPⅢ控制点高程测量数据处理
CPⅢ控制点高程测量应严密平差，平差计算取位下表中精密水准测量的规定执行。
精密水准测量计算取位
| 等级 | 往（返）测距离总和（km） | 往（返）测距离中数（km） | 各测站高差（㎜） | 往（返）测高差总和（㎜） | 往（返）测高差中数（㎜） | 高程 （㎜） |
| 精密水准 | 0.01 | 0.1 | 0.01 | 0.01 | 0.1 | 0.1 |
4 CPⅢ测量所使用的仪器
4.1 全站仪
适合于进行CPⅢ测量的全站仪有Leica （徕卡）系列的：TCA1201+，TCRP1201+，TCA1800，TCA2003等
 TCA2003 |
 TCA1800 |
 TCRP1201+ |
 TCA1201+ |
每台仪器应至少配13套棱镜，使用前应对棱镜进行检测。
注：使用前应对配合全站仪使用的所有棱镜进行检测，所有棱镜的棱镜常数都必须相同。
4.2 水准仪
在进行CPⅢ精密水准测量时应该使用精密水准仪，徕卡满足使用需求的光学水准仪是NA2；
NA2精密光学水准仪相关技术指标
| 每公里往返测高程精度 | 0.7㎜，0.3㎜ (带测微计） |
| 放大倍率 | 标准32x， |
| 补偿器设置精度 | 0.3" |
| 补偿器工作范围 | ±30' |
| 工作温度 | -20℃到 +50℃ |
| 贮藏温度 | -40℃到 +70℃ |
CPⅢ控制点因为点数繁多，水准测量工作量大，故推荐使用精密电子水准仪。
徕卡DNA03数字水准仪凭借其卓越的性能，稳定的表现获得了多家高铁施工单位的青睐与肯定，在已建成和在建的高速铁路工程中都有着广泛的应用。
DNA03
5 结语
徕卡测量仪器因为其卓越的测量精度与稳定性，获得了广大测量人员的充分肯定。在中国高速铁路的建设过程中徕卡测量仪器的身影无处不在。
在国内已经建成的高速铁路中，徕卡测量仪器有非常成功的应用经验，其高精度，高可靠性，高稳定性是施工单位按期优质完成任务的重要保证！
徕卡又适时同国内的相关单位展开了广泛的合作，开发出了种类繁多，功能齐全的高铁相关软件及附件。
徕卡必将成为中国高速铁路的最佳伴侣！
