在当前的高速公路施工中，全站仪以其高精度、使用简便的特点在施工测量放样中得到广泛的应用。它的使用还有一个意义，它将测量从传统的二维测量提升到三维测量的高度，使测量效率大为提高。全站仪使用时需计算大量的坐标，坐标的正确和精度直接关系到测量结果的准确度；另外，对于现场计算的坐标，能否迅速的得出结果也会影响全站仪的使用效率，所以准确、快速的坐标计算也是全站仪使用中的关键一环。
坐标的计算涉及到大量的数据和公式，计算时极易出错。测量中使用最多、计算最为复杂的是公路中桩、边桩坐标和方位角，其他的施工测量都是以此作为参照，经过简单运算即可得结果。现测量员普遍采用可编程计算器帮助计算，使用前需根据不同的计算器特性输入程序，计算时根据不同的路段选择不同的程序输入参数，逐个得到坐标或方位角，还得反复校核。这对于大批量计算来说是一个不小的工程。
现在，电脑在施工单位已得到使用普及，在工程量及数测量数据处理过程中，Office中EXCEL经常是测量技术人员利用的工具。本人根据本人从2002年至2005年的利用电脑处理测量资料的经验结合EXCEL的强大功能，总结出了用电脑计算公路中桩、左侧、右侧坐标的可行方法，并利用EXCEL的逻辑语句编制了一个小的应用程序。希望能把测量人员从重复性的劳动中解脱出来。
二、工作原理
1.应用程序的目标
上文已讲到施工测量中使用最多、计算最为复杂的是公路中线逐点坐标和切线方位角，既中桩的X值、Y值。EXCEL的主要目标就是计算公路中线的中桩参数。
2．源程序
L1 F：N：G：R：U：Q：J：K起算要素
L2 Defm 4 扩大内存
L3 M=I/2-I^3/240/R^2 M为加设缓和曲线后使切线增长的距离
L4 P=I^2/24/R-I^4/2688/R^3 P为加设缓和曲线，圆曲线相对于切线的内移量
L5 E=（R+P）/cos(N/2)-R E外矢距在EXCEL中角度默认为弧度。
L6 L=πRN/180+I L为曲线长含缓和段
L7 T=M+（R+P）tan（N/2）切线长
L8 A=Q-T：B=A+I：D=A+L：C=D-I ZH：HY：HZ：YH里程桩号
L9 Rec（T，F+180） ZH点坐标增量计算
L10 Z[1]=V+J：Z[2]=W+K ZH点坐标（V，W坐标增量，计算机内部运算）
L11 Rec（T，F+GN） HZ点坐标增量计算
L12 Z[3]=V+J：Z[4]=W+K HZ点坐标
LBI θ
L14 {H，S，E} 待点要素
L15 H
L16 ≠＞H
L17 ≠＞H
L18 ≠＞H
L19 ≠＞GOTO 5 第二段直线上任一点坐标计算
L20 LBI I 第一段直线坐标计算开始
L21 Rec（Q-H，F+180） 中桩坐标增量计算
L22 X=V+J：Y=W+K 中桩坐标
L23 X=X+V：“X”=◢
L24 Y=Y+W：“Y”=◢第一段直线上任一点坐标计算结果
L25 GOTO θ
L26 LbI 2第一段缓和曲线坐标计算开始
L27 Z=H-A所求点到ZH距离
L28 O=90Z^2/R/I/π 所求点的方位角
L29 X=Z-Z^5/40/R^2/I^2+Z^9/3456/R^4/I^4
L30 Z=Z^6/6/R/I-Z^7/336/R^3/I^3+Z^11/42440/R^5/I^5 第一段缓和曲线上任一点切线支距法坐标计算
L31 LBI 6 第一段缓和曲线、圆曲线坐标换算计算
L32 Rec（X，F）
L33 X=Z[1]+V：Y=Z[2]+W
L34 Rec（X，F+90G）
L35 X=X+V：Y=Y+W
L36 LbI 3 圆曲线上任一点切线支距法计算开始
L37 Z=H-A-I/2
L38 O=180Z/R/π Z所对中心角
L39 X=Z-Z^3/6/R^2+Z^5/120/R^4+M
L40 Z=Z^2/2/R-Z^4/R^3/24+Z^6/720/R^5+P
L41 GOTO 6
L42 LbI 4 第二段缓和曲线计算开始
L43 Z=D-H到HZ点长度
L44 O=90Z^2/R/I/π Z所对中心角
L45 X=Z-Z^5/40/R^2/I^2+Z^9/3456/R^4/I4
L46 Z=Z^3/6/R/I-Z^7/336/R^3/I^3+Z^11/42240/R^5/I^5
L47 Rec（X，F+GN+180）
L48 X=Z[3]+V：Y=Z[4]+W
L49 Rec（X，F+GN+180-90G）
L50 X=X+V：Y=Y+W
L51 X=X+V：“X”=◢
L52 Y=Y+V：“Y”=◢
L53 GOTO θ
程序中符号说明
F-第一直线段正方位角（即后视切线上任一点（如ZH）至交点的方位角；
N—交点转向角（即偏角）；右偏角为正，左偏角为负，输入转向角时不得输入“+、-”
G—条件（左偏输入-1，右偏输入+1）；
R—半径；
I—缓和曲线长度（m）（圆曲线I输入0）；
Q—交点里程桩号；
J—交点X坐标值；
K—交点Y坐标值；
H—所求点里程桩号；
X、Y—所求点X、Y坐标值。
3．基本思路
本文基本思路是在EXECEL表格中建立若干个工作表，利用EXECL的逻辑循环语句（IF，VLOOKUP）与函数计算公式把这些工作表链接一起。本文利用蒲石河对外永久公路（K1+200-K2+100段）中桩及边桩计算做出EXECL实例（路宽10米，路基8米，路肩2米），下面以此展开叙述：
⑴、首先在电子表中建立9个工作表，分别命名为基本资料、JD7、JD8、JD9、JD10、JD11、JD12、JD13、成果。

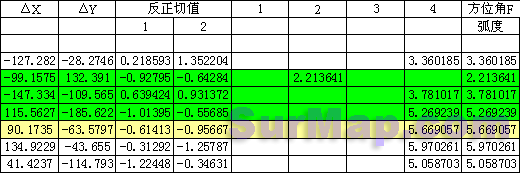

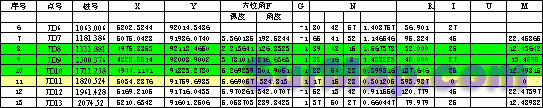

⑵、a首先在基本资料工作表中输入如下表相对的数据。在电子表格中，三角函数计算以弧度为单位，所以角度值必须在单元格中必须利用pi()/180在角度与弧度的转换。在转向角输入时，向左转时在G对应的单元格中输入-1，向右转时在G对应的单元格中输入1（如表1）。方位角所对应的数据可以直接从设计提供的参数表输入，另外可以用几个单元格链接在一起计算，在表2中利用9个单元格链接起来计算。例如利用JD7与JD6所对应的XY值相减，得出JD7所对行数据的△X△Y值，在JD7所对应行的反切值1数据中输入公式=IF(E4="","",IF(F4=0,"",ATAN(G4/F4)))，在JD7所对应行的反切值2数据中输入公式=IF(E4="","",IF(G4=0,"",ATAN(F4/G4)))，在JD7所对应行的数据1中输入公式=IF(AND(F4>0,G4=0),0,(""))，在JD7所对应行的数据2中输入公式=IF(AND(G4>0,F4>0),H4,IF(AND(G4>0,F4=0),PI()/2,IF(AND(G4>0,F4<0),PI()/2-I4,(""))))，在JD7所对应行的数据3中输入公式IF(AND(F4<0,G4=0),PI(),(""))，在JD7所对应行的数据4输入公式=IF(AND(G4<0,F4<0),PI()+H4,IF(AND(F4=0,G4<0),1.5*PI(),IF(AND(G4<0,F4>0),1.5*PI()-I4,(""))))，在JD7所对应行数据方位角弧度中输入公式=IF(AND(F4>0,G4=0),J4,IF(G4>0,K4,IF(AND(G4=0,F4<0),L4,IF((G4<0),M4,("")))))。
表1
表2

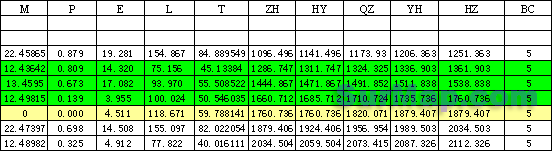

b利用已输入的基本资料数据，计算出如下表表3对应的单元格的数据。现以JD7所对应行做公式叙述。在M所对应单元格输入公式IF((OR(AD4=0,AE4=0)),"",AE4/2-AE4^3/240/AD4^2)，在P所对应单元格输入公式IF(AD4=0,"",AE4^2/24/AD4-AE4^4/2688/AD4^3)，在E所对应单元格输入公式IF(OR(D4="",E4=""),"",(AD4+AH4)/COS(AC4/2)-AD4)，在L所对应单元格输入公式IF(OR(D4="",E4=""),"",PI()*AD4*AC4/PI()+AE4)，在T所对应单元格输入公式IF(OR(D4="",E4=""),"",IF(AG4="",0,AG4+(AD4+AH4)*TAN(AC4/2)))，在ZH所对单元格输入公式IF(OR(D4="",E4=""),"",C4-AK4)，在HY所对应单元格输入公式IF(OR(D4="",E4=""),"",AL4+AE4)，在QZ所对应单元输入公式IF(OR(D4="",E4=""),"",AM4/2+AO4/2)，在YH所对应单元格输入公式IF(OR(D4="",E4=""),"",AP4-AE4)，在HZ所对应单元格输入公式IF(OR(D4="",E4=""),"",AL4+AJ4)，在BC所对单元格输入步长。
表3
c．以上基本资料工作表以JD7所对应行做例子，JD8至JD13所对应行输入公式采用电子表格中的编辑栏中的向下填充功能，向下填充公式。
⑶.然后利用源程序开始在工作表JD7、JD8、JD9、JD10、JD11、JD12、JD13中进行编单元格。现在以JD7所对应的工作表进行实例叙述。工作表在计算过程中只能上一个交点的HZ点到本交点的HZ点间的数据进行计算。
a、例如表4，在工作表的第一个单元格输入数字7（与JD7所对应的数字7一致），然后把JHZH、JDX、JDY、R、I、P、E、F、G、N、M、BC所对单元格参数与基本资料所对应的单元格参数链接起来，加宽值输入设计加宽值，常数输入为从路肩开始横向增加的宽度。
表4
b、例如表5，桩号（ZH-HZ）所对应的单元格中分别输入公式VLOOKUP(A1,基本资料!$A$3:$AQ$32,38,)、VLOOKUP(A1,基本资料!$A$3:$AQ$32,39,)、VLOOKUP(A1,基本资料!$A$3:$AQ$32,40,)、VLOOKUP(A1,基本资料!$A$3:$AQ$32,41,)、VLOOKUP(A1,基本资料!$A$3:$AQ$32,42,)。在ZH所对应的参数单元格输入公式IF(AND(A8>=A$7,A8<=A$8),A$3-A8,IF(AND(A8>=A$8,A8<=A$9),A8-A$8,IF(AND(A8>=A$9,A8<=A$11),(A8-A$8-E$3/2),IF(AND(A8>=A$11,A8<=A$12),A$12-A8,""))))，利用编辑工具栏中向下填充公式。在ZH点与HZ点对应的X、Y单元格中分别输入公式B3+F3*COS(A5+PI())、C3+F3*SIN(A5+PI())、B3+F3*COS(A5+B5*C5)、C3+F3*SIN(A5+B5*C5)，首先计算出ZH点与HZ点所对应的X、Y坐标。在ZH点所对应的切线方位角单元格IF(A8<=A$8,A$5,IF(AND(A8>=A$8,A8<=A$9),0.5*B8^2/D$3/E$3*B$5+A$5,IF(AND(A8>=A$9,A8<=A$11),B8/D$3*B$5+A$5,IF(AND(A8>=A$11,A8<=A$12),0.5*B8^2/D$3/E$3*(-B$5)+A$5+B$5*C$5,IF(A8>=A$12,A$5+B$5*C$5)))))，然后利用向下填充功能把公式向下填充，计算相对应的桩号在切线方向的方位角。在HY点所对应的X、Y单元格中输入相应公式IF(AND(A9>=A$7,A9<=A$8),ROUND(B9*COS(A$5+PI())+B$3,3),IF(AND(A9>=A$8,A9<=A$9),ROUND(C$8+COS(A$5)*(B9-B9^5/40/D$3^2/E$3^2+B9^9/3469/D$3^4/E$3^4)+COS(A$5+PI()/2*B$5)*(B9^3/6/D$3/E$3-B9^7/336/D$3^3/E$3^3+B9^11/42240/D$3^5/E$3^5),3),IF(AND(A9>=A$9,A9<=A$11),ROUND(C$8+COS(A$5)*(B9-B9^3/6/D$3^2+B9^5/120/D$3^4+D$5)+COS(A$5+PI()/2*B$5)*(B9^2/2/D$3-B9^4/D$3^3/24+B9^6/720/D$3^5+I$3),3),IF(AND(A9>=A$11,A9<=A$12),ROUND(C$12+COS(A$5+B$5*C$5+PI())*(B9-B9^5/40/D$3^2/E$3^2+B9^9/3469/D$3^4/E$3^4)+COS(A$5+PI()+B$5*C$5-PI()/2*B$5)*(B9^3/6/D$3/E$3-B9^7/336/D$3^3/E$3^3+B9^11/42240/D$3^5/E$3^5),3),""))))与IF(AND(A9>=A$7,A9<=A$8),ROUND(B9*SIN(A$5+PI())+C$3,3),IF(AND(A9>=A$8,A9<=A$9),ROUND(D$8+SIN(A$5)*(B9-B9^5/40/D$3^2/E$3^2+B9^9/3469/D$3^4/E$3^4)+SIN(A$5+PI()/2*B$5)*(B9^3/6/D$3/E$3-B9^7/336/D$3^3/E$3^3+B9^11/42240/D$3^5/E$3^5),3),IF(AND(A9>=A$9,A9<=A$11),ROUND(D$8+SIN(A$5)*(B9-B9^3/6/D$3^2+B9^5/120/D$3^4+D$5)+SIN(A$5+PI()/2*B$5)*(B9^2/2/D$3-B9^4/D$3^3/24+B9^6/720/D$3^5+I$3),3),IF(AND(A9>=A$11,A9<=A$12),ROUND(D$12+SIN(A$5+B$5*C$5+PI())*(B9-B9^5/40/D$3^2/E$3^2+B9^9/3469/D$3^4/E$3^4)+SIN(A$5+PI()+B$5*C$5-PI()/2*B$5)*(B9^3/6/D$3/E$3-B9^7/336/D$3^3/E$3^3+B9^11/42240/D$3^5/E$3^5),3),""))))。在公路中桩HY、QZ、YH及ZH点以下所对应的X、Y单元格填充以上公式，利用以公式计算出中桩坐标。ZH点以下所对桩号内输入上一个交点处HZ点桩号，在与其相邻的递增桩号取5的倍数，例如在表5中桩号1100以下的桩号中输入公式A14+E$5，E$5所表示的步长为5。在左、右侧任意值分别输入宽度所对公式IF(B$5>0,5,IF(A8<=A$8,5,IF(AND(A8>=A$8,A8=A$9,A8=A$11,A8=A$12,5))))))+I$5、IF(B$5<0,5,IF(A8<=A$8,5,IF(AND(A8>=A$8,A8=A$9,A8=A$11,A8=A$12,5))))))+I$5，利用EXCEL的相下填充功能，向下填充公式，计算左、右侧的任意宽度。在ZH所对应左侧任侧任意值X、Y单元格内分别输入公式C8+I8*COS(F8-PI()/2)与公式D8+I8*SIN(F8-PI()/2)，在ZH所对应右侧任意值X、Y单元格内分别输入公式C8+T8*COS(F8+PI()/2)与D8+T8*SIN(F8+PI()/2)，同样利用向下填充功能复制单元格公式。
表5
c．利用上述方式，在工作表JD8-JD13编辑公式。
⑷工作表成果得出所有在K1+100-K2+100段的中桩及左右侧任意点坐标。参数栏所对应值为从路肩横向增加值（变换常数）。例如在桩号1100所对应行，左侧任意值X、Y单元格输入公式IF(AND(B4>=1100,B4<=1250),VLOOKUP(B4,JD7!A:V,10,FALSE),IF(AND(B4>=1255,B4<=1360),VLOOKUP(B4,JD8!A:V,10,FALSE),IF(AND(B4>=1365,B4<=1585),VLOOKUP(B4,JD9!A:V,10,FALSE),IF(AND(B4>=1590,B4<=1760),VLOOKUP(B4,JD10!A:V,10,FALSE),IF(AND(B4>=1765,B4<=1875),VLOOKUP(B4,JD11!A:V,10,FALSE),IF(AND(B4>=1880,B4<=2030),VLOOKUP(B4,JD12!A:V,10,FALSE),IF(AND(B4>=2035,B4<=2105),VLOOKUP(B4,JD13!A:V,10,FALSE),"")))))))与IF(AND(B4>=1100,B4<=1250),VLOOKUP(B4,JD7!A:V,11,FALSE),IF(AND(B4>=1255,B4<=1360),VLOOKUP(B4,JD8!A:V,11,FALSE),IF(AND(B4>=1365,B4<=1585),VLOOKUP(B4,JD9!A:V,11,FALSE),IF(AND(B4>=1590,B4<=1760),VLOOKUP(B4,JD10!A:V,11,FALSE),IF(AND(B4>=1765,B4<=1875),VLOOKUP(B4,JD11!A:V,11,FALSE),IF(AND(B4>=1880,B4<=2030),VLOOKUP(B4,JD12!A:V,11,FALSE),IF(AND(B4>=2035,B4<=2105),VLOOKUP(B4,JD13!A:V,11,FALSE),"")))))))，在中桩坐标所对应的X、Y单元格输入公式IF(AND(B4>=1100,B4<=1250),VLOOKUP(B4,JD7!A:V,3,FALSE),IF(AND(B4>=1255,B4<=1360),VLOOKUP(B4,JD8!A:V,3,FALSE),IF(AND(B4>=1365,B4<=1585),VLOOKUP(B4,JD9!A:V,3,FALSE),IF(AND(B4>=1590,B4<=1760),VLOOKUP(B4,JD10!A:V,3,FALSE),IF(AND(B4>=1765,B4<=1875),VLOOKUP(B4,JD11!A:V,3,FALSE),IF(AND(B4>=1880,B4<=2030),VLOOKUP(B4,JD12!A:V,3,FALSE),IF(AND(B4>=2035,B4<=2105),VLOOKUP(B4,JD13!A:V,3,FALSE),"")))))))与IF(AND(B4>=1100,B4<=1250),VLOOKUP(B4,JD7!A:V,4,FALSE),IF(AND(B4>=1255,B4<=1360),VLOOKUP(B4,JD8!A:V,4,FALSE),IF(AND(B4>=1365,B4<=1585),VLOOKUP(B4,JD9!A:V,4,FALSE),IF(AND(B4>=1590,B4<=1760),VLOOKUP(B4,JD10!A:V,4,FALSE),IF(AND(B4>=1765,B4<=1875),VLOOKUP(B4,JD11!A:V,4,FALSE),IF(AND(B4>=1880,B4<=2030),VLOOKUP(B4,JD12!A:V,4,FALSE),IF(AND(B4>=2035,B4<=2105),VLOOKUP(B4,JD13!A:V,4,FALSE),"")))))))，在右侧任意值所对应的X、Y单元格中输入公式IF(AND(B4>=1100,B4<=1250),VLOOKUP(B4,JD7!A:V,21,FALSE),IF(AND(B4>=1255,B4<=1360),VLOOKUP(B4,JD8!A:V,21,FALSE),IF(AND(B4>=1365,B4<=1585),VLOOKUP(B4,JD9!A:V,21,FALSE),IF(AND(B4>=1590,B4<=1760),VLOOKUP(B4,JD10!A:V,21,FALSE),IF(AND(B4>=1765,B4<=1875),VLOOKUP(B4,JD11!A:V,21,FALSE),IF(AND(B4>=1880,B4<=2030),VLOOKUP(B4,JD12!A:V,21,FALSE),IF(AND(B4>=2035,B4<=2105),VLOOKUP(B4,JD13!A:V,21,FALSE),"")))))))与IF(AND(B4>=1100,B4<=1250),VLOOKUP(B4,JD7!A:V,22,FALSE),IF(AND(B4>=1255,B4<=1360),VLOOKUP(B4,JD8!A:V,22,FALSE),IF(AND(B4>=1365,B4<=1585),VLOOKUP(B4,JD9!A:V,22,FALSE),IF(AND(B4>=1590,B4<=1760),VLOOKUP(B4,JD10!A:V,22,FALSE),IF(AND(B4>=1765,B4<=1875),VLOOKUP(B4,JD11!A:V,22,FALSE),IF(AND(B4>=1880,B4<=2030),VLOOKUP(B4,JD12!A:V,22,FALSE),IF(AND(B4>=2035,B4<=2105),VLOOKUP(B4,JD13!A:V,22,FALSE),"")))))))，在切线方位角所对应的单元格中输入公式IF(AND(B4>=1100,B4<=1250),VLOOKUP(B4,JD7!A:V,8,FALSE),IF(AND(B4>=1255,B4<=1360),VLOOKUP(B4,JD8!A:V,8,FALSE),IF(AND(B4>=1365,B4<=1585),VLOOKUP(B4,JD9!A:V,8,FALSE),IF(AND(B4>=1590,B4<=1760),VLOOKUP(B4,JD10!A:V,8,FALSE),IF(AND(B4>=1765,B4<=1875),VLOOKUP(B4,JD11!A:V,8,FALSE),IF(AND(B4>=1880,B4<=2030),VLOOKUP(B4,JD12!A:V,8,FALSE),IF(AND(B4>=2035,B4<=2105),VLOOKUP(B4,JD13!A:V,8,FALSE),"")))))))，利用向下填充功能就得出桩号5米递增的坐标与方位角。
表6
三、总结
本文的工作原理基于计算机常规软件EXCEL的应用，提高工程测量内业计算速度与准确度，充分发挥了现有办公设备的功能，极大地提高了工作效率。
