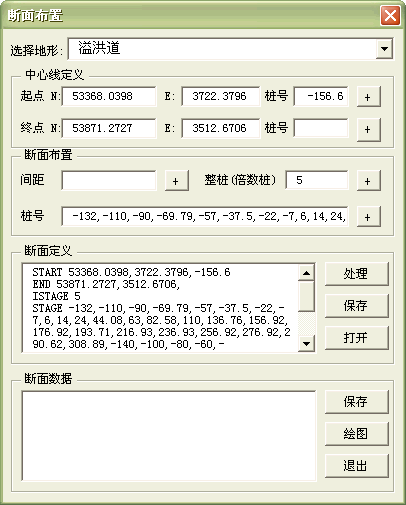

工程测量中成地形的主要目的是剖断面计算方量，在本软件中由于使用了断面布置文件，使得剖断面变得更加轻松快捷，断面布置文件一经定义就可保存下来，供以后调入多次使用，断面布置文件可以按指定格式手动在文本编辑器内直接输入，也可参照图八所示在指定处输入并点添加按钮“+”输入。
图八
在断面布置文件中使用了以下语句：
语句“START 53368.0398,3722.3796,-156.6”标示断面中线的起点坐标及其桩号；
语句“END 53871.2727,3512.6706”标示断面中线的终点坐标及其桩号，桩号可省略；
语句“PER 2”表示从起点开始每2米布置一个断面，如起点桩号带有小数，则后续布置的桩号也有小数，不同于“ISTAGE”语句；
语句“ISTAGE 5”表示布置整桩号横断面，桩号是5的倍数，此值只能是整数，因此此语句布置的断面桩号也总是整数桩号；
语句“STAGE -132,-110,-90,-69.79,-57,-37.5,-22,-7,6,14,24,44.08,63”定义了多个指定桩号的断面，每个桩号一个断面，用逗号分隔，个数不限，顺序不限，该语句指定的断面桩号不受“START”、“END”指定的起点与终点限制，可以用此语句定义起点或终点以外的断面桩号，用“START”、“END”定义的起点、终点只是确定了断面走向，并不用于约束“STAGE”定义的横断面必须在两端点之内，但“PER”、“ISTAGE”定义的横断面只限定在两端点内布置。
由以上语语句生成的断面如图九所示。
图九
横断面数据为与CASS兼容的.hdm格式，保存时的文件也是.hdm类型，软件中的断面处理程序也是处理此种类型的横断面数据文件，因此本软件除了可以处理软件本身生成的横断面数据外也可以处理由CASS生成的横断面数据。

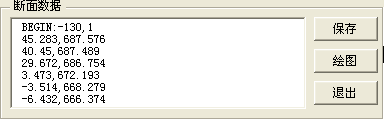

图十

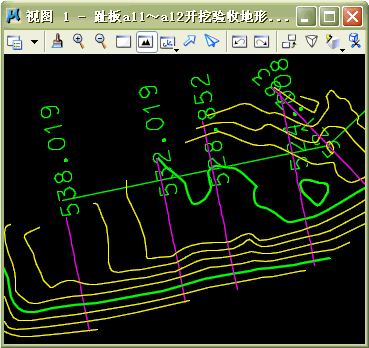

由于以上断面布置语句是可以重复定义的，因此断面布置文件中可以布置多条断面中线及横断面，图十一就是使用断面布置文件布置的趾板开挖断面布置，在a11折点处的两条断面中线及对应的横断面布置图：
图十一
