绘制断面图，现在有好多大神已经开发出cass和cad平台的绘制断面插件，因此，小编只在这里给大家简单的介绍下如何用cass9.1生成断面图。
cass9.1绘制断面图提供了四种方式，分别为“根据已知坐标”、“根据里程文件”、“根据三角网”、“根据等高线”。其中“根据里程文件”和“根据三角网”其实在一般的测量使用中是很少用到的。

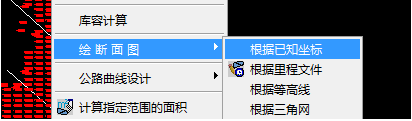

点击菜单【工程应用】，选择【绘断面图】，点击【根据已知坐标】，命令行提示选择断面线。
选择断面线后弹出“断面线上取值”对话框。
在选择已知坐标获取方式中有两种方法，一是【由数据文件生成】，二是【由图面高程点生成】。两者区别不大，根据需求选择。在采样点间距中输入“10”。其他默认即可。
点击“确定”后，弹出绘制断面对话框。

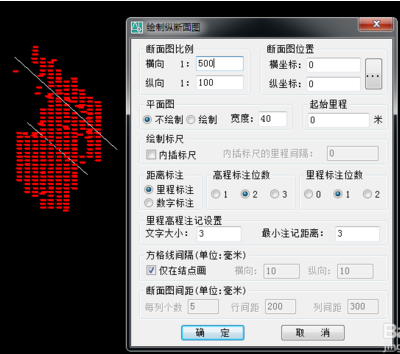

在对话框中设置相关参数。在断面图位置可以输入位置，也可以在图面选取绘制位置，其他设置如是否绘制平面图、标尺、标注等根据需求选择。

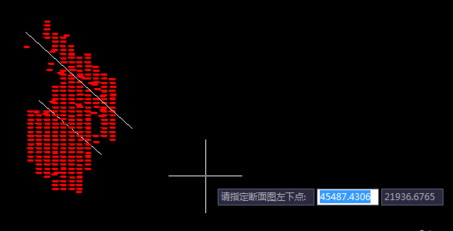

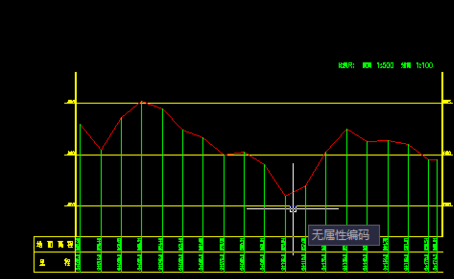

点击“确定”后，在选取的绘制位置出现断面图。
根据等高线绘制方法同上
