CAD文件转换为KML格式 global mapper使用方法

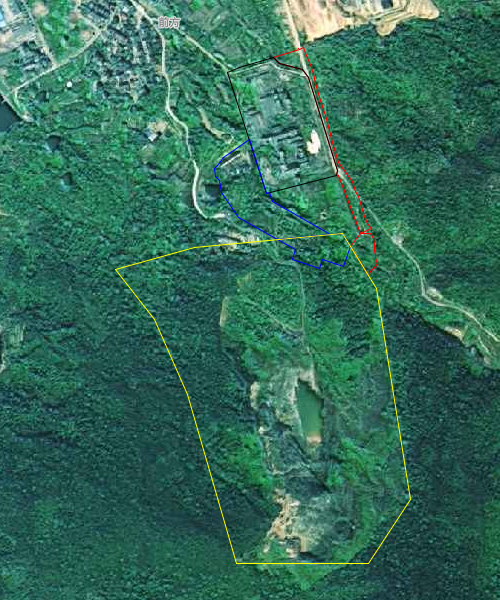

 kml格式可以用在奥维地图、外业精灵、谷歌地图等地图中使用,便于图纸的放样以及对征地边线的确认,如下图即kml格式直接导入奥维地图后的成图。而kml格式可以通过Global Mapper软件进行转换。


转换流程如下所示:

1、将完整的坐标(Y坐标有8位数)导入至Global Mapper软件中

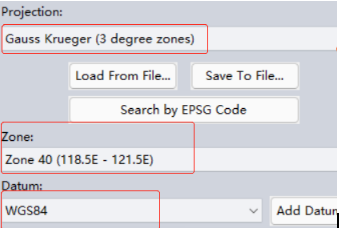

2、根据带号(Y坐标的前两位数)选择Projection。Y坐标(8位数)前两个数字大于等于24则为3度带,小于等于23则为6度带;然后选择所在的带号(Zone)即Y坐标的前两位数。

根据所使用的坐标系选择Datum,如下图所示:


注:带号即是Y坐标前两个数字,中央经线计算方式为3度带=带号*3  六度带为带号*6-3

3、选择红框内容QQ截图20220416164824.png右键单击选择最后一个“Layer”,选择“export to new ...”选择“kml”文件

4、保存后,拖入外业精灵或者奥威地图

安装方式:按照引导进行安装,安装完成后将文件“Crack”中的“.exe”文件复制到软件所安装的文件里并覆盖“global mapper.exe”。

比如该电脑上安装的文件在QQ截图20220416164832.png,只要把下载安装包里“Crack”文件夹中的global mapper.exe,复制粘贴覆盖至上述安装文件夹的文件
