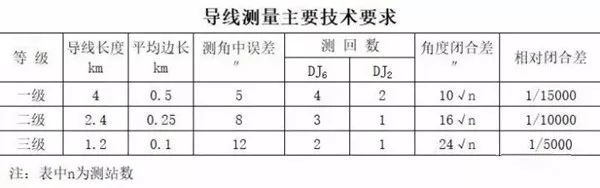

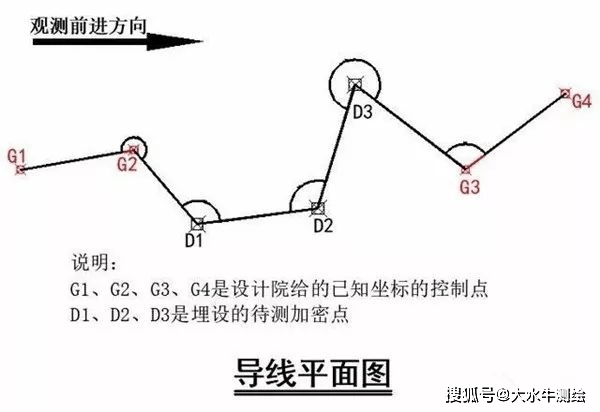

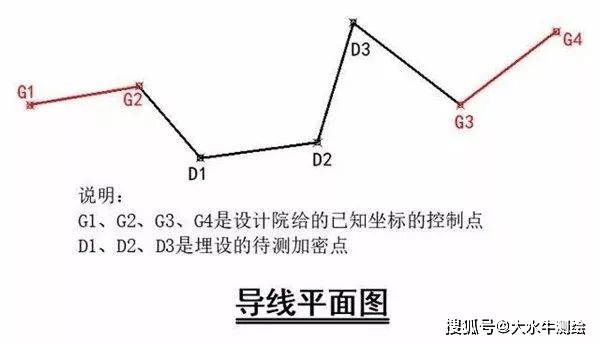

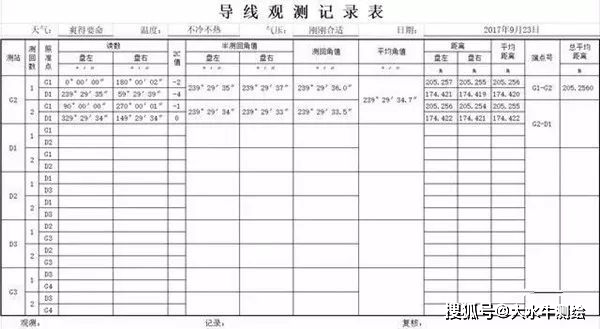

一，实地选定控制点 在实地选点之前，需提前准备好计算程序，并完成线路设计参数的编辑工作，从而明确路线的大致走向。选点有如下几个要求：所选点位地基要稳固，便于架设仪器以及后续放样操作；点位应超出施工挖填范围一定距离；相邻两点间要保证通视良好；各点与前后相邻点的距离应尽量保持等长。确定导线等级时，可参考下图的《导线测量的主要技术参数》。 二，埋石 在已选定的点位进行挖坑作业，坑的深度依据土质状况而定，建议埋置深度不低于 0.6 米。将钢筋切割成约 50 公分长的小段，挑选截面较为平整光滑的一端，用钢锯锯出一个深度约 2mm 的十字丝备用。搅拌混凝土并倒入坑中，人工捣实后将表面抹平，在坑的中心位置插入钢筋，使钢筋顶端高出混凝土表面约 1 公分。同时，在混凝土表面刻下该点的编号。如此，一个控制点便埋设完成。 需说明的是，实际操作中有些情况并非绝对。例如，在坚固稳定的大石头或者建筑物上进行标记作为控制点也是可行的。总体而言，要把握一个原则，即控制点必须稳固，以方便后期的保存和使用。 三，导线测量（测角、测距） 为子方便大家学习和理解，我以一个案例来进行演示。 案例背景 G1、G2、G3、G4是设计院给的已知坐标的控制点，D1、D2、D3是我们埋设的待测加密点。将相邻两点连接后，就组成了导线线路图，如下图： 测量方案 从G1点向G4点方向测量，测量的水平角为左角。导线等级采用一级，测量仪器采用2”级全站仪，采用两个相同型号的棱镜。按技术要求，每个测站需观测两个测回。 开始前的一些常识说明 1.导线边：两个导线点的连线在水平面上的投影被称作导线边，所以导线边长指的是两相邻点间的水平距离。 2.水平角：是指两条相邻导线边所组成的夹角。 3.左角和右角：将观测前进方向左侧的角定义为左角，右侧的角定义为右角，通常情况下测量左角。 4.前方点和后方点：前方点和后方点是相对于测站点的位置而言的。在相对于测站点的观测前进方向上的点为前方点，反之则为后方点。例如，当测站位于 G2 点时，G2 的后方点是 G1，前方点是 D1。 5.盘左和盘右：通俗来讲，盘左即通常所说的正镜，盘右即通常所说的倒镜。 6.测回：盘左（正镜）观测完前方点和后方点的过程称为上半测回，盘右（倒镜）观测完前方点和后方点的过程称为下半测回。上半测回和下半测回均完成，即为一个测回。 7.置盘：就是手动把水平度盘的读数设置为某个特定值。在导线观测中，第一测回水平角的初始读数一般可设置为 0 度 0 分 0 秒。后续第几个测回置盘的度数按照这个公式计算：置盘读数 = 180÷ 总测回数。比如总测回数为 2 时，需置盘 2 次，第一测回置为 0，第二测回置为 90 度；总测回数为 3 时，需置盘 3 次，第一测回置为 0，第二测回置为 60 度，第三测回置为 120 度。置盘的目的是为了抵消因仪器水平度盘划分不均匀而产生的误差。请结合下图理解。 测量步骤 步骤1，在控制点上架设已经鉴定、校正合格的全站仪，按实际情况设置气温、气压等参数，精确对中、整平，由于不测量高程所以仪高和镜高可以随意。两个棱镜分别立在测站点前、后的相邻控制点上，本案例的测站顺序是G2-D1-D2-D3-G3。（本测站是G2） 步骤2，盘左位照准后方点，手动将水平角置零，并在观测记录表上记下此时水平角的读数。然后测距，可多测量几次选择稳定值，也做好记录。 步骤3，盘左位照准前方点，这时水平角读数会发生变化，记录下这个读数。然后同前面一样的测中和记录。这时上半测回就完成了。 步骤4，盘右位照准后方点，记录水平角读数，测距并记录读数。 步骤5，盘右位照准前方点，记录水平角读数，测距并记录读数。这样一个测回就完成了。 第二测回的操作与第一测回基本相同，只有一点不同，就是前面说的置盘的初始读数。当每个测站都按要求的测回数观测完成后，就进入下一个测站，进行同样的操作，直到测完全部的水平角为止。 数据记录 记录员应及时计算2C值、半测回角值、一测回角值、距离等数据。 计算方法： 2C值=（盘左读数加上或减去180）-盘右读数。 上、下半测回角值=后方点读数-前方点读数。 一测回角值=上、下两个半测回的平均值 平均角值=各个测回的平均值。即水平角。 距离的计算方法跟水平角相同。 第一测站观测完成后记录的内容如下图所示： 总之，仔细看看表格，按照格式将数据填写到对应的位置就行了。计算过程中如果发现2C值太大，就检查一下仪器是否精平到位。还要留心核对半测回之间、各测回之间测得的水平角、距离结果是否吻合。如果相差很大，则应该废除熂重新测量。如果相差不大就取平均值作为观测结果。为提提高计算精度，计算水平角值建设保留1位小数，距离值建设保留4位小数。
