防雷及接地安装施工工艺课件

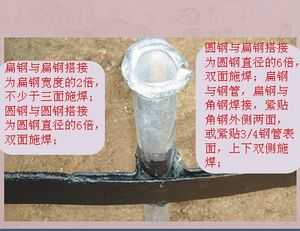

介绍：接地体地面埋设深度应符合设计要求，当无要求时,不应小于0.8m。角钢及钢管接地体应垂直配置。除接地体外,接地体引出线的垂直部分和接地装置焊接部位应做防腐处理；在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药。垂直接地体一般成品为2.5米；水平接地体的间距应符合设计规定，当无设计规定时不宜小于5m。除环形接地体外,接地体埋设位置应在距建筑物3m以外，距建筑物出入口或人行道也应大于3m, 防雷接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。,其宽度应超过接地装置2m。接地装置由多个分接地装置部分组成时,应按设计要求设置便于分开的断接卡；自然接地体与人工接地体连接处应有便于分开的断接卡。
