双联双控开关接线图

从开关的结构而言,“联”是指动触点(或者动触刀),也有把联叫做“刀”的;“控”是指静触点,也有把静触点叫(“位”或者“掷”),因此,单联双控也可以叫做“单刀双掷”开关。“极”和“联”容易混淆,极和联都表示动触刀的数量,但我们在需要说明开关与开关之间的联动关系时使用“极”,比如暗装面板开关上有4个按钮,但四个单开关之间没有联系,因此我们叫四联单开关,但动力常用的三相空气开关因为每相之间有同分同合联系,因此我们叫做三极开关。



这种接线方式比较简单,一种是正规做法:开关里三个端子上,动触点接火线进线,两个静触点接火线出线,另外的一个开关里,两个静触点接前一个开关来的两根出线,动触点出线与零线上灯具;另一种不规范做法:两个开关的动触点上都接入同一回路的相,零线,两个静触点上的出线都到灯具。






双联双控开关接线图

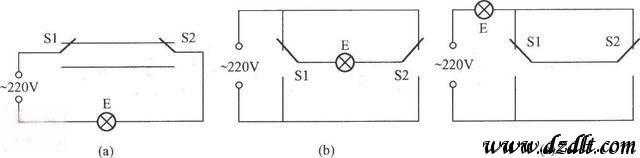

开关接线图一

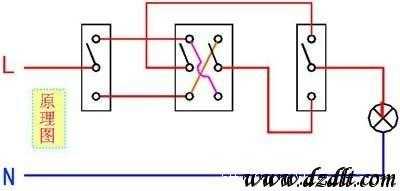

双控开关接线图二

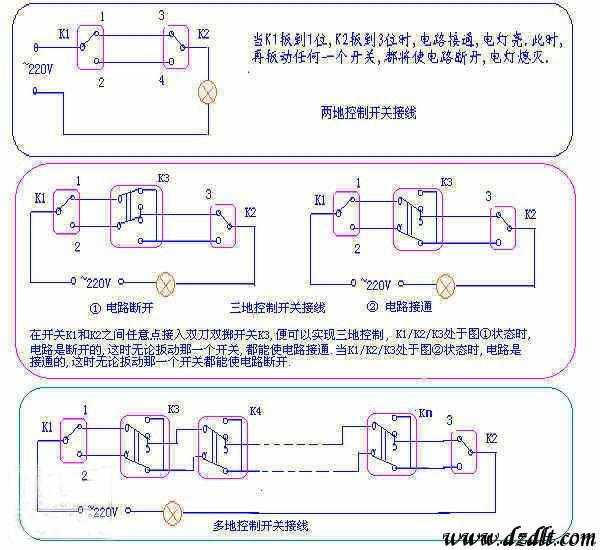

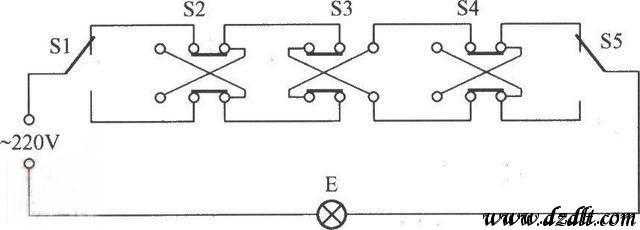

双控开关接线图三
