区别电气控制电路安装图和原理图。
重点熟悉绘制原理图的规则，掌握基本控制环节和基本控制方法。
继而明确任何复杂的控制电路都是由它们按一定程序相互连锁而成。
一、继电器—接触器自动控制线路的构成
绘制原理图的基本规则：7点
1）为了区别主电路与控制电路，在绘线路图时主电路用粗线表示，而控制电路用细线表示。通常习惯将主电路放在线路图的左边而将控制电路放在右边(或下部)。
2)在原理图中，控制线路中的电源线分列两边，各控制回路基本上按照各电器元件的动作顺序由上而下平行绘制。
3)在原理图中各个电器并不按照它实际的布置情况绘在线路上．而是采用同一电器的各部件分别绘在它们完成作用的地方。
(4)为区别控制线路中各电器的类型和作用，每个电器及它们的部件用一定的图形符号表示，且给每个电器有一个文字符号，属于同一个电器的各个部件都用同一个文字符号表示。而作用相同的电器都用一定的数字序号表示。
5)规定所有电器的触点均表示正常位置，即各种电器在线圈没有通电或机械尚未动作时的位置。
6)为了查线方便。在原理图中两条以上导线的电气连接处要打一圆点，且每个接点要标—个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注。
7)对具有循环运动的机构，应给出工作循环图。
二、继电器—接触器自动控制的基本线路
以交流异步电动机为控制对象来研究它的启动、正反转、点动、连锁控制等线路。
1．启动控制线路及保护装置
1)启动控制线路
直接启动

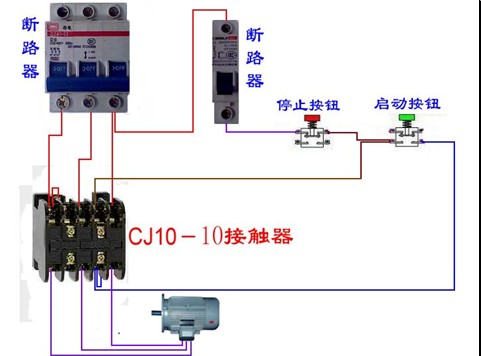

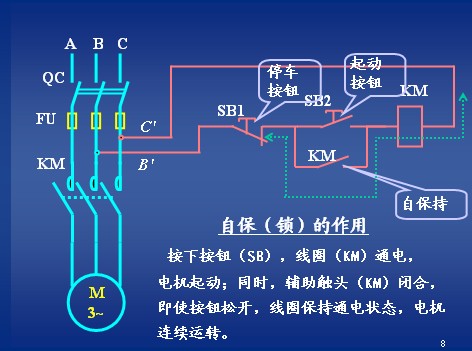

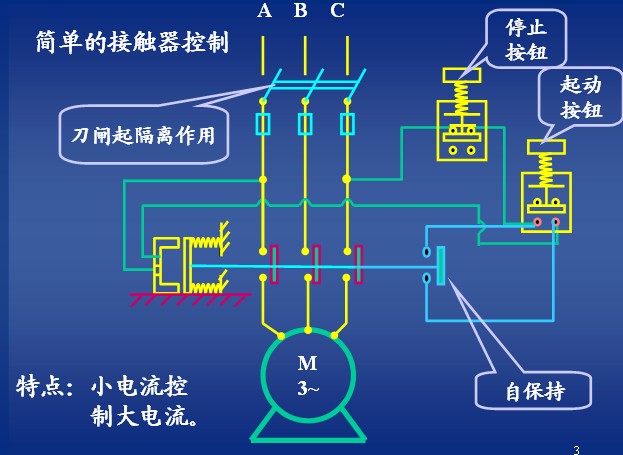

交流接触器的触头保持自己的线圈得电，从而保证长期工作的线路环节称为自锁环节。这种触头称为自锁触头。
2)保护装置
a、异步电机短路电流保护装置
常用的短路保护元件有熔断器、过电流继电器、自动开关等。
熔断器的类型及常用产品有瓷插式、螺旋式和密封管式三种。机床电气回路中常用的是RL1系列（螺旋式熔断器）和RC1系列（瓷插式熔断器）。熔断器的保护持性，又称安秒特性，它具有反时限性。
短路保护加熔断器

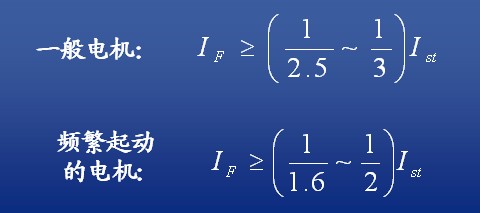

异步电动机的起动电流（Ist）约为额定电流（IN）的(5ˇ7）倍。选择熔体额定电流时，必须躲开起动电流，但对短路电流仍能起保护作用。通常用以下关系：
短路保护加熔断器
当通过的电流I／IN＜1.25时，熔体将长期工作；当I／IN＝2时，约在30s一40s后熔断；当I／IN＞10时，认为熔体瞬时熔断。
熔断器结构简单、价廉、但动作准确性较差，熔体断了后需重新更换，而且若只断了一相还会造成电动机的单相运行，所以它只适用于自动化程度和其动作准确性要求不高的系统中。
自动空气断路器（自动开关）

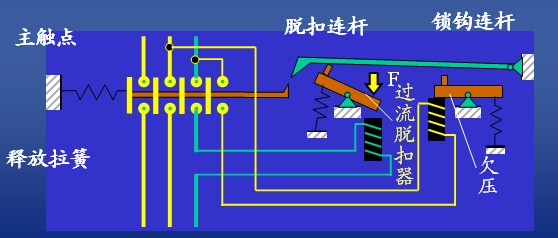

自动空气断路器也叫自动开关或空气开关，可实现短路、过载和失压保护。是常用的多性能低压保护电器。

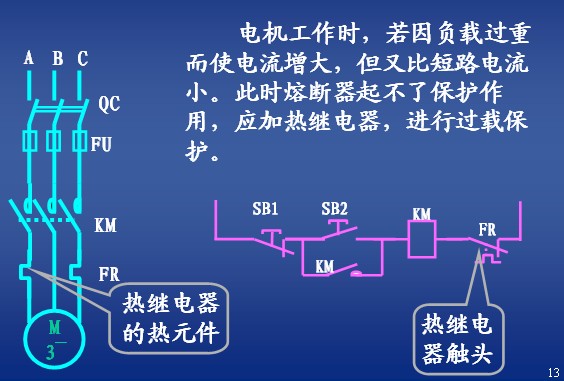

b、长期过载保护
方法：加热继电器。
