摘要：随着我国医院建筑档次越来越高，对医疗建筑的智能化水平要求也越来越高，国家对新建医院和现有医院的信息化建设也越来越重视。本文以某医院弱电系统设计为例，简述了弱电智能化系统的主要内容及设计思路。
1.工程概况

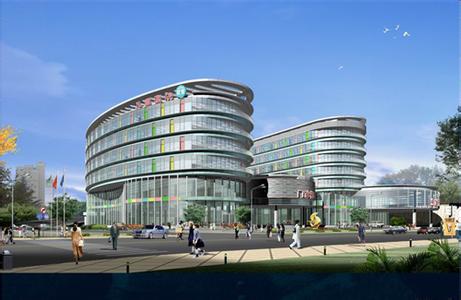

本项目为某医院改扩建及综合楼工程，本次设计为新建综合楼工程。地上6层，地下3层，建筑高度为23.6m。地上建筑面积约为18191㎡，地下建筑面积约为16669㎡，总建筑面积约为34860㎡。本工程为老年康复、护理等医疗为主要功能的建筑。地上部分主要由护理单元、康复治疗、行政管理用房及放射科、血透、药房等医技用房组成。地下的功能主要为中心供应、营养厨房、地下车库和设备用房、太平间等。
2.设计范围
设计范围包括：信息设施系统、公共安全系统、信息化应用系统、建筑设备管理系统、智能化集成系统
2.1信息设施系统
信息设施系统包括：通信接入及电话交换系统、信息网络系统、综合布线系统、室内移动通信覆盖系统、有线电视系统、广播系统。
（1）通信接入及电话交换系统
本工程通信接入系统的设备设置在地下一层电信机房，系统采用本地电信业务运营商所提供的虚拟交换方式，建筑单体内的通信系统纳入综合布线系统。本工程电话进线引自市政电信网，进线缆埋地引入地下一层电信机房内。
（2）信息网络系统
由于医院建筑有其自身的特点，如人员密集、设备密集、信息密集，因此医院的信息网络系统承载了大量的信息内容，诸如医疗信息、科研信息、财务信息、行政管理信息等等，因此设有内网、外网、智能化控制网系统。各网络分工明确、技术先进、扩展性强、覆盖率高。
内网为内部医疗信息专网，包括医院信息系统、医用影像系统、医疗影像存储及传输系统以及办公自动化系统（含电子病历系统）等。
外网包括医院网站、INTERNET；示教网，主要对应远程会诊、远程探视、远程会议等；外网与外部internet网络及数据互联。
智能化控制网用于安防、视频监控、电视、建筑设备监控、信息化应用等弱电系统。
三套网络网络设备独立设置，楼层机柜、布线采用一套系统。
内网、外网网络设备设置于三层计算机中心；智能化控制网网络设备设置于地下一层安防控制中心。
（3）综合布线系统
为了适应通信网络系统、信息网络系统的发展要求。设计中设置综合布线系统。采用组合压接方式，模块化结构，星形布线方法，具有布线灵活，易于管理维护，很方便的达到医院管理的信息化和办公自动化。该系统支持电话和多种计算机数据通讯系统，可传输语音、数据和图像信息，能与外部通信网络相连接，提供各种网络通信服务。布线形式采用光缆和大对数铜缆混合组网。
（4）室内移动通信覆盖系统
为保证建筑内移动通信质量，在建筑内设置室内移动通信覆盖系统。本系统采用以弱电竖井为中心，分层覆盖的方式，主要设备安装在弱电竖井内。移动通讯覆盖系统的覆盖范围和信号功率应确保院区医疗设备的正常使用。
（5）有线电视系统
本工程中，有线电视系统采用数字电视系统，有线电视信号引入建筑物后纳入智能化控制网，将与数字电视系统对接，可以使患者在病房内实现延时电视、VOD点播、预约录制等服务，并可以针对不同科室的病房进行该科室的宣教内容点播，比如术后康复、医疗保健等知识。此外，通过该网络，患者可以与医生、护士、服务人员和异地的亲友进行实时的视频通讯、视频会议、互动、订餐、用药提醒、康复期的注意事项等，并可以实现电子病历查询等服务。
在各病房、候诊区、值班室等处设单孔数据插座，用于数字电视系统。
（6）广播系统
在本楼的公共走道、地下停车场、电梯厅、设备机房等处均设有扬声器。本系统为公共广播与火灾应急广播兼用(病房区除外)，平时用于背景音乐及日常广播，当火灾发生时，由火灾自动报警系统联动控制强切至火灾应急广播，并能控制火灾应急广播的的播放区域。病房区域仅设置火灾应急广播.
（7）信息发布及查询系统
本工程设置多媒体信息发布及查询系统，系统纳入智能化控制网。在建筑的主入口大厅、候诊区、电梯厅、护理单元等处设置信息显示屏、触摸屏型智能查询终端。该系统方便医院大楼内部发布消息，也可在Internet上公告信息，方便查阅。可将医院网站上的需要经常变动的信息，如有关政策、住院程序、医疗常识、公共信息及资费查询和行业动态等更新信息管理，为病人和医院之间提供更多的联系与沟通途径。
2.2.公共安全系统
公共安全系统包括：火灾自动报警系统、安全技术防范系统
2.2.1火灾自动报警系统
本工程火灾自动报警系统保护等级为一级。消防控制中心位于地下一层，设有直通室外楼梯。，控制中心内报警及控制设备有火灾报警控制器、联动控制盘、显示器、电气火灾监控设备、火灾应急广播设备、消防直通对讲电话设备及电源设备等。系统预留与院区现有住院楼火灾自动报警系统通讯接口。
2.2.2安全技术防范系统
安全技术防范系统包括：视频安防监控系统、出入口控制系统、入侵报警系统、电子巡查管理系统、停车库管理系统
（1）视频安防监控系统
系统采用网络化视频安防监控方案，以便于全院区建立统一的视频监控系统。系统纳入智能化控制网，采取IP方式传输视频流。实现数字化、智能化管理，视频信号采用数字传输、数字交换、数字存储、数字检索和控制。留有向上一级接警中心报警及与院区现有视频安防监控系统的通讯接口。摄像机采用POE模式供电。在本工程的出入口、地下车库、入口大厅、候诊区、挂号处、收费处、电梯厅、电梯轿厢，餐厅、走廊、建筑物外围等处设摄像机，基本满足公共区域全覆盖。
（2）出入口控制系统
在医护人员专用电梯（洁梯、污梯）、通道出入口、楼梯出入口、护理单元出入口、挂号收费等处设置门禁控制器。系统设置原则为实现医护人员办公区与就诊区、护理区隔离；护理单元封闭式管理；特殊就诊区封闭式管理。系统纳入智能化控制网，可通过系统设置，完成在紧急情况下，如消防报警发生时，自动开启相关受控门的功能，以便人员及时疏散，确保人身安全。若有人非法进入这些房间，出入口控制系统可自动报警，通知到安防控制中心。
（3）入侵报警系统
入侵报警点设置位置：双鉴探测器布置在财务室。紧急报警按钮布置在收费处、护士站等处，将报警信号传送至安防中控室。入侵报警系统采用总线式结构，可完成布防区自动或人工布防、撤防，能对布防点进行成组管理，系统能检测到线路破坏、短路等故障并向系统发出报警信号。当保安控制室接收到入侵报警信号后，通过设定的联动输出点可自动将现场图像切换至监视器显示并自动录像。
（4）电子巡查系统
电子巡查系统按非在线式系统设计，巡更主机设在安防控制室。无线巡更站主要设在楼梯间及主要机房处，巡更路线可通过系统软件
（5）停车库管理系统
停车库位于地下二、三层，车库设有一个出口，一个入口，停车库管理系统按固定及临时停车客户均有的原则进行设计。本系统包括了非接触式智能卡,出、入口读卡控制机，中文电子显示屏，语音报价系统，出卡机、自动挡车道闸、数字式车辆地面检测器及满位灯箱.在车辆的出口处设置收费岗亭，对临时车辆进行收费和管理。
2.3信息化应用系统
2.3.1智能卡应用系统
智能卡采用一卡通管理模式，在统一的数据库平台下，对出入口控制系统、停车场管理系统、考勤管理、充值消费等进行管理。
2.3.2候诊呼应系统
为了提高医院服务质量、减少患者等待时间，在挂号、候诊、收费等处设候诊呼应系统，对病人的候诊进行管理。
2.3.3医护对讲系统
在各护理单元设医护对讲系统，建立病房与护士站之间的呼叫对讲，每个病床设呼叫对讲分机，病房内卫生间设呼叫按钮，病房门口设呼叫显示装置，主机设在护士站，每个护理单元一套。系统主机可通过内网将相关数据上传至计算机中心服务器。
2.3.4建筑设备监控系统
建筑设备监控系统是采用计算机控制和网络技术,对医院中的机电设备,如:空调机组、冷冻机组、各种风机、水泵等的运行状态进行实时自动监测和节能控制的先进系统，该系统为集散型计算机控制系统，主要由现场传感器及执行器、直接数字控制器（DDC）、通讯网络、中央操作站等四大部分组成。中央操作站、打印机、UPS电源等设备设于地下一层安防控制中心。
2.3.5智能化集成系统
本工程智能化集成系统依托智能化控制网构建。利用智能化控制网的服务器、存储设备等网络设备，通过统一的管理软件、通讯协议构建先进的全数字化弱电系统管理平台。做到建筑物设备的自动检测与优化控制，信息资源的优化管理和共享，使整体的弱电智能化系统达到功能最优，实现建筑内各弱电系统的一站式管理。
结语：以上是笔者以具体工程为例对医院弱电智能化系统简要的介绍，如有不当之处，请同行批评指正。
