本文说明了各种变电站综合自动化装置的硬件具有相同的典型结构，讨论了模拟量的输入／输出回路，开关量输入及输出电路，微型机系统和变电站综合自动化算法，人机对话、、通信和电源插件，操作回路等各部分培训的内容、作用和培训方法，并具体介绍了测控装置。
在变电站综合自动化培训教学中，学员要熟悉变压器、线路、电容器等设备的保护装置、测控装置、保护测控装置及各种自动控制装置。若在每个具体装置中都全面介绍装置的结构和工作原理，不但重复太多，浪费时间，而且也不容易全面深人地介绍清楚，且不利于学员理解掌握。因此在培训中，都要对各种装置的共性部分进行统一介绍，即介绍装置的基本结构、原理与接线。下面就装置部分教学培训工作进行IV"结，与大家分享。
一、装置的典型硬件结构

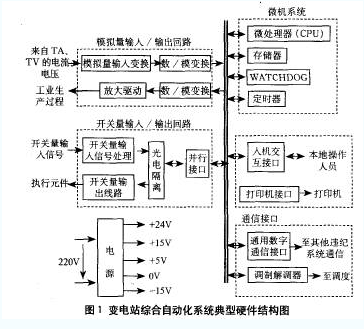

装置部分教学培训中，首先要把装置的典型硬件结构弄清楚。成套的综合自动化系统中微机保护系统、监控系统、自动控制系统等装置都是由若干模块组成的，它们的硬件结构都是大同小异，所不同的是软件及硬件模块化的组合与数量不同。一个变电站综合自动化系统中各种子系统的典型硬件结构主要包括模拟量输人/输出回路、开关量输人/输出回路、微机系统、人机对话接口回路、通信回路和电源，如图1所示。
装置采用统一硬件平台，变电站综合自动化装置硬件采用整体面板、国际标准机箱。装置强弱电彻底分离，CPU板采用印刷板、表面装贴技术，提高了装置的可靠性。可自检和互检，同时减少各部分的关联性。通信接口方式选择灵活，与变电站自动化系统配合，可实现远方定值修改和切换、事件记录及录波数据上传、压板遥控投退和遥测、遥信、遥控跳合闸。可通过变电站监控系统对保护装置所具有的功能实施全遥控操作。装置采用统一软件平台，缩短了产品的研发周期，延长了产品的市场生命周期，从“作坊生产阶段”进人到“大规模生产阶段”。装置采用统一数据库处理，在设计装置功能模块时提炼不同功能应用信息的共性，建立一个统一的应用功能数据机构模块，包含每种功能所需的一切信息，形成功能程序的统一的开发平台，降低了功能模块程序开发的难度，提高了功能模块程序的可靠性。
二、模拟量的输入/输出回路
1.模拟量的输入电路
变电站综合自动化系统采集的一次设备的电流、电压、有功功率、无功功率、温度等都是属于模拟量，由于微机只能识别数字量，故模拟信号必须转换成数字信号才能输人到微机中进行处理。典型的模拟量输人电路的结构框图如图2所示，主要包括电压形成电路、低通滤波电路、采样电路、多路转换开关及A/D变换芯片五部执电压形成电路除了起电量变换作用外，另一个重要作用是将一次设备的电流互感器TA、电压互感器TV的二次回路与微机A/D转换系统完全隔离，提高抗干扰能力。通过低通滤波器与采样定理、采样保持器、模拟量多路转换开关、模/数变换(A/D)的详细讲解，使学员熟悉模拟量输人电路如何隔离、规范输入电压及完成模/数变换、与CPU接口，完成数据采集任务。
为了使学员更好地理解和掌握培训内容，讲变换器时向学员展示变换器插件实物，讲清楚变换器的输人信号和输出信号。讲解低通滤波时也将实物插件展示给学员，理论联系实际，可取得很好的培训效果。
2模拟量输出电路
培训中简要说明模拟量输出电路的组成、数/模(D/A)转换器工作原理。模拟量输出电路的作用是把微型机系统输出的数字量转换成模拟量输出，该任务主要由数/模(D/A)变换器来完成。由于D/A转换器需要一定的转换时间，在转换期间，输人待转换的数字量应该保持不变，而微型机系统输出
的数据在数据总线上稳定的时间很短，因此在微机系统与D/A换器间必须用锁存器来保持数字量的稳定，经过D/A转换器得到的模拟信号一般要经过低通滤波器，使其输出波形平滑，同时为了能驱动受控设备，可以采用功率放大器作为模拟量输出的驱动电践 D/A转换器的作用是将二进制的数字量转换为相应的模拟量，其主要部件是电阻开关网络和集成运算放大器。
三、开关量输入及输出电路
开关量输人、输出电路是非常重要的教学内容。学员只有明白了断路器、变压器分接头的位置状态是如何被采集和输出后才能更好地工作。
在变电站综合自动化系统的数据采集中，除模拟信号外，还有大量的以二进制数字变化为特点的信号，如隔离开关、断路器的状态，按钮、普通的开关、刀闸、断路器的触点以及人机联系的功能键的状态等，称为开关量。
1.开关量输入电路
开关量输入电路的基本功能就是将变电站内需要的状态信号引人微机系统，如断路器状态、继电保护信号等。开关量输人电路由消抖滤波电路、信号调节电路、控制逻辑电路、驱动电路、地址译码电路、隔离电路等组成。培训中讲清消抖滤波电路与信号调节电路、电隔离技术的应用、驱动控制与端口地址译码问题，特别是要了解简单的开关量输人电路。开关量信号都是成组并行输人(出)微机系统的，每组一般为微机系统的字节，即8, 16或32位，对于断路器、隔离开关等开关量的状态，体现在开关量信号的每一位上，如断路器的分、合两种工作状态，可用0, 1表示。简单的开关量输人电路包括断路器和隔离开关的辅助触点、跳合闸位置继电器触点、有载调压变压器的分接头位置等输入、外部装置闭锁重合闸触点输人、装置上连接片位置输入等回路。
2开关量输出回路
开关量输出电路主要是将CPU送出的数字信号或数据进行显示、控制或调节，如断路器跳闸命令和屏幕显示、报警信号等。开关量输出电路与输人电路基本一样。简单的开关量输出主要包括保护的跳闸出口以及本地和中央信号等，一般都采用并行接口的输出来控制有触点继电器(干簧或密封小中间继电器)的方法，但为提高抗干扰能力，最好也经过一级光电隔离。
四、微型机系统和变电站综合自动化算法
微型机系统的CPU是由一片大规模集成电路芯片制成，不仅能进行算法逻辑运算，还能执行各种控制功能。配备一定容量的存储器、输人/输出设备的接口电路及系统总线。计算机监控系统都应具有数据采集和输出控制部分，这两个部分构成了基本测控单元的主要内容。数字信号处理器(DSP)是一种经过优化后用于处理实时信号的微控制器。
在变电站综合自动化系统中，计算机对采样值进行分析、计算得到所需的电流、电压的有效值和相位以及有功功率、无功功率等量，或者算出它们的序分量，或者线路和元件的视在阻抗，或者某次谐波的大小和相位等，并根据这些参数的计算结果以及定值，通过比较判断决定装置的动作行为，而完成上述分析计算和比较判断以实现各种预期功能的方法就称为变电站综合自动化系统算法。其主要任务是如何从包含有噪声分量的输入信号中快速、准确地计算出所需的各种电气量参数。培训中要说明研究算法的目的主要是提高运算的精确度和提高运算的速度。算法的运算速度将影响自动化装置检测量的检测和自动化装置的动作速度。变电站综合自动化系统中保护和监控对算法有不同要求。
五、人机对话、通信和电源插件
1.人机时话
人机对话的主要内容有显示画面与数据(包括时间、日期);单线图的状态、潮流信息;报警画面与提示信息;事件顺序记录。事故记录;趋势记录;装置工况状态显示;保护整定值;控制系统的配置显示，包括退出运行的装置的显示以及信号流程图表;值班记录;控制系统的设定显示等。主要介绍人机对话微型机系统的硬件原理、键盘响应电路、屏幕(液晶)显示电路、打印机的接口电路、多机通信和巡检开关、人机对话插件等。重点讲清人机界面操作和命令菜单使用说明。
2.通信插件
通信插件承担着装置的管理和通信任务，是承接装置与夕卜界通信及交换信息的管理插件，如与面板、PC调试软件、监控后台、工程师站、远动、打印机等的联系，根据保护的配置组织上送遥测、遥信、SOE、事件报文和录波信息等。通信插件可根据需要设置有Lan网口、以太网口、RS485口和RS232口，满足不同监控和远动系统的要求。另外，还设置有GPS对时功能，可满足网络对时和脉冲对时方式的要求。
3.电源插件
每个装置均有一个独立的开关电源，向其他插件供电，此开关电源与插件面板构成电源插件(又叫电源模件)。培训中要重点说明输出电压的作用。输出电压十SV为CPU及其外围芯片提供工作电源;15V为模拟输人回路运放提供工作电源;+24V为开出、开人回路提供电源。
六、操作回路
培训中分两个方面介绍操作回路。一是介绍断路器操作回路的原理框图，让学员明白操作回路的基本原理;二是让学员看懂实际的操作回路。
1断路器操作回路的原理框图
首先介绍断路器操作回路总体上分为合闸回路和跳闸回路两大部分，介绍合闸回路和跳闸回路的工作过程。手动操作时可选择遥控操作或就地操作。当就地/遥控选择开关打至遥控”位置时在后台机上手动遥控操作;当就地/遥控选择开关打至“就地”位置时工作人员在装置上就地操作断路器。然后介绍自动操作时保护接点通过连接压板直接接人控制电源进行断路器操作，并介绍防跳回路的作用和原理。最后介绍位置信号、控制回路断线和事故信号。
2.断路器操作回路实例
断路器操作回路的原理框图与实际操作回路还有一些距离，为了学员更好地工作，还需要讲解断路器实例操作回路，如南瑞继保电气有限公司RSC-941A型装置操作回路和南自IOKV线路保护测控柜断路器操作回路。
七、测控装置
测控装置用于各种电压等级的变电站中，综合考虑变电站对数据采集、处理的要求，以微机技术实现数据采集、控制、信号等功能。采用现场测控网络与安装于控制室的中心设备连接，依靠变电站自动化系统的间隔测控单元实现全变电站的监控。装置完全按照间隔单元实现测量、记录、监视、控制等功能，能够满足各种电压等级的变电站综合自动化系统的要求。
1.测控装置硬件结构与功能
测控装置主要由交流变换插件、CPU插件、显示面板、通讯插件、开入开出插件、电源插件等模块构成。测控装置功能有开关量变位遥信;电压、电流的模拟量输入;断路器遥控分合，空接点输出，出口动作保持时间可程序设定;脉冲累加单元，空接点开入;遥控事件记录及事件SOE;支持行业标准通讯接口。
2.PSR650系列数字式综合测控装置
PSR650系列数字式综合测控装置适用于各电压等级变电站等测量控制领域，实现四遥及同期合闸等自动功能。
PSR650系列数字式综合测控装置为19英寸机箱装置配置，2一3块交流采集模件(AC)，共采集12路电流、12路电压、1块直流温度采集模件(DC, TDC)可选，共12路采集、2块数字量采集模件(DI)，共40路采集(包括脉冲量采集);2块智能控制模件(OUT)，共20路开接点输出;CPU模件、POWER模件各一块。该装置插件图如图3所示。
PSR652数字式综合测控单元面板由液晶显示屏、二级管指示灶复归按钮和键盘等四部分组成。PSR 650系列数字式综合测控装置的键盘操作和液晶显示界面采用对话框结合菜单式操作方式。
八、总结
培训过程中从一般到特殊，再由特殊到一般。先讲授一般装置的原理与组成，再讲一个具体的测控装置的组成、原理、特点、功能。针对受训人员所在的工作环境、所使用的设备及上述电路的实物插件，拍一些相关实物图片放在课件里，让学员摸得着、看得见，以便更好地实施培训。培训的目的是为了实现知识更新，知识更新包含两个内容:理论学习和实践技能学习。“读书是学习，使用也是学习，而且是更重要的学习。”“精通的目的全在于应用。”培训更是体现在应用中。职工培训注重实际及相关技能的培养是职工培训与传统学校教育最大的不同之处，也是职工培训的特性所在。培训内容的安排、培训过程的实施、培训方式的设计等都应充分体现这一理念。学习内容不是固定不变，而是根据公司的实际情况作相应的变化，即从标准模式到量身定做，直接使用实际案例，案例分析要与当前的业务相结合。在教学形式上，强调业务导向、结果导向和日常工作导向，现场培训采用团队学习、专题讨论等方式，很好地促进了技能的传播，使员工具有多种技能。
几年的培训实践表明，要做好培训，培训师的学习力要强，要不断更新知识和观念，在课程中充实新的理论和案例，理论联系实际，培训方法多样，案例教学效果会更好。通过培训使员工的理论水平和实践技能综合素质得到提升，从而进一步提升企业竟争力。
