Solid works 电气布线教程
1.首先安装插件：

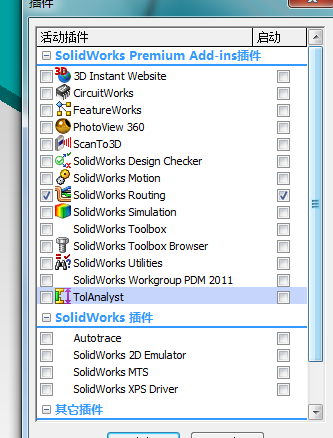

工具 插件solidworks routing 打上勾 ，然后确定
这样在工具栏出现：
那么接下来就可以进行布线了。
2、打开自己所画的装配图

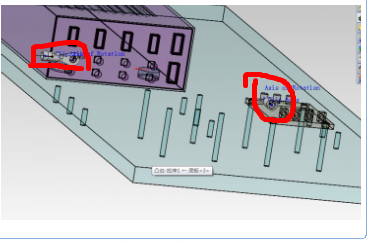

可以先装配几个接线夹（如图）：
那么就可以进行自动布线。

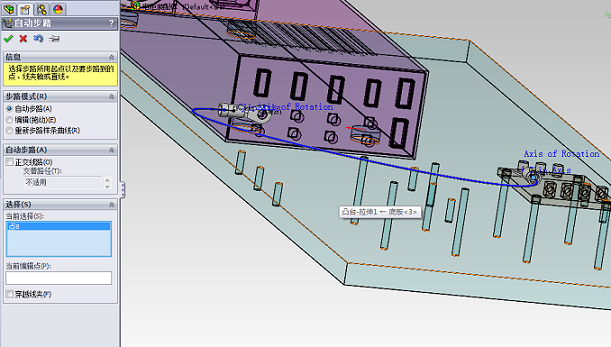

点工具栏上的自动布线，选取刚刚装配上的两个接线夹，SW就会完成自动布线。
然后确定。

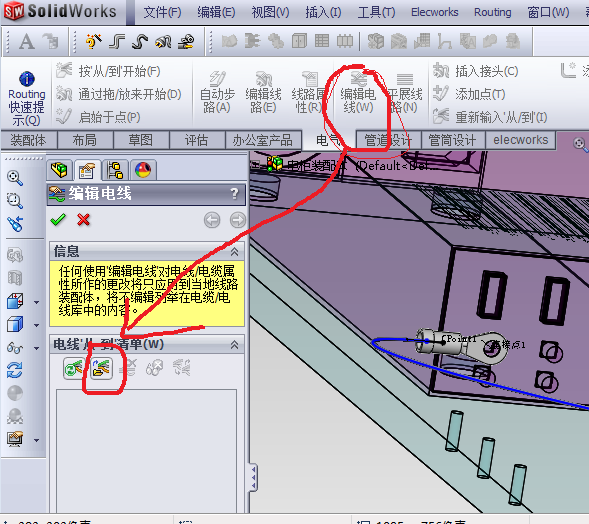

3、进行电线的编辑

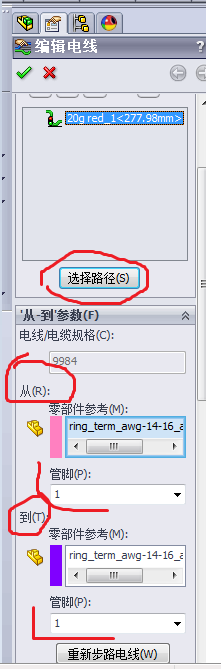

这是几个要编辑的地方

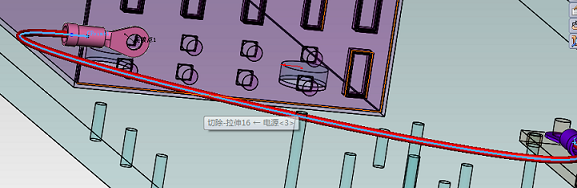

然后确定，电线就好了（如图）：
