计算机控制系统开关量输入抗干扰有关问题分析
计算机控制系统通过模拟量输入（A / D）测量到现场各种参数，通过模拟量输出（D / A）到现场的执行机构再去控制阀门。由开关量输入（DI）测量到现场各种报警信号与位置信号。由开关量输出（DO）到现场各种起动器、操动机构与电动开关，进行自动控制。通过通信接口与通信线联网后就可以形成一个计算机控制系统。
开关量输入采集到的参数与信号不稳定，会直接影响到算机控制系统的稳定运行。为了提高计算机控制系统开关量输入的抗干扰能力，硬件电路设计时可以在信号输入端并联电容器，对干扰进行吸收。但电容器容量太大会影响信号采集的实时性。利用软件来提高计算机控制系统开关量输入的抗干扰能力，不仅可以省去电容器，而且信号采集的实时性可以到底保证。
计算机控制系统开关量输入一般站用一个或几个开关量输入（DI）口，CPU读开关量输入（DI）口后，根据各位电位高低（为1或为0），就可以判断出现场各种警信号与位置信号。先建一个字节信号采集记忆单元JYD，初始化时读一次开关量输入（DI）口后将数据存入JYD单元。软件运行时按照需要读开关量输入（DI）口，并将数据存入当前状态单元DZD。然后将DZD和JYD单元中数进行异或比较，比较结果存JGD单元。JGD单元为零说明信号无变化，JGD单元不为零说明信号有变化。然后按位从D0到D7分别进行处理。
如果JGD单元D0位为1，说明D0位有变化，假设信号输入电位由1变为0为信号消失，此时再判JYD单元D0位，为1说明信号由存在变为消失，将JYD单元D0位清零。如果JYD单元D0位为0，说明有信号出现。将D0位所代表的信号地址与当时的时间存入暂存ZCD单元。再建一个计数单元JSD1，JSD1单元加1。
下一次再读开关量输入（DI）口后，异或比较后结果D0位仍然为1，JSD1单元再加1。一直到JSD1单元为N，说明信号一直存在，再将ZCD单元中的内容存入本信号保存单元XBD。同时再将JYD单元的D0位置1，下次异或比较后结果D0位无变化就会为0。
如果为干扰信号，在N次采集中，会出现采集到0的情况，异或比较后结果D0位就会为0，说明没有信号，此时应清ZCD与JSD1单元为0。采集次数N可根据干扰信号的情况来确定，一般应适当大一些。
异或比较结果JGD单元的D0位处理完后，可按照上述方法对D1到D7位进行处理。此种处理方法也称为软件数字滤波。D0到D7位的处理软件可以编写一个子程序，异或比较后依次调子程序。但要做好出入栈保护。
计算机控制的现场信号分为报警信号与位置信号两种。上述软件编写过程为对报警信号的处理过程，其软件流程图见附图。对于位置信号，当有干扰时虽然不会报警，但计算机控制显示的位置会时有时无，对计算机控制的运行也会造成影响。也可以按照上述报警信号的软件处理思路进行位置信号的软件编写。只是在进行异或比较后，不再判JYD单元各位，某一位有变化，JSD1～8单元分别直接加1，无变化JSD1～8单元分别直接清0。JSD1～8单元到N时，再将信号显示单元XHX相应位置1或清0。软件流程图可参照位置信号软件流程图进行设计。然后再根据软件流程图进行软件编写。

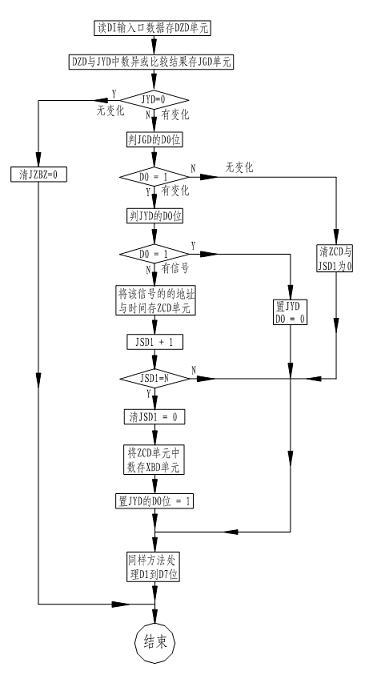

计算机控制系统开关量输入软件流程图
