建筑防雷接地工程工艺流程：
施工准备→接地装置安装→引下线暗敷→避雷带支架制作安装→支架→避雷网安装→避雷针安装→接地电阻测试
基本知识：

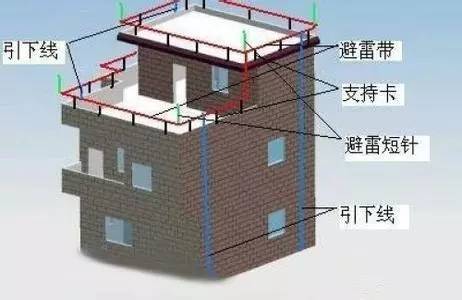

1、防雷接地系统由接闪器、引下线、接地体三个部分组成。
2、接闪器有避雷针、避雷网、避雷带等。
3、引下线敷设方式分为明设和暗设。
4、接地装置分为人+工接地体和自然接地体。
要求：
1、材质符合规范和设计要求，连接可靠，防腐措施到位，接地系统畅通、完整。
2、利用建筑物基础钢筋做接地体和引下线连接规范，资料齐全；避雷带、接地线安装顺直、美观，固定牢固；屋面及外露金属构件接地完整；设备金属外壳及设备基础接地无遗漏。
3、接地点标识清楚，防雷接地测试点齐全。
4、接地线搭接符合要求。
下面结合实例全面解析防雷施工的工艺做法：

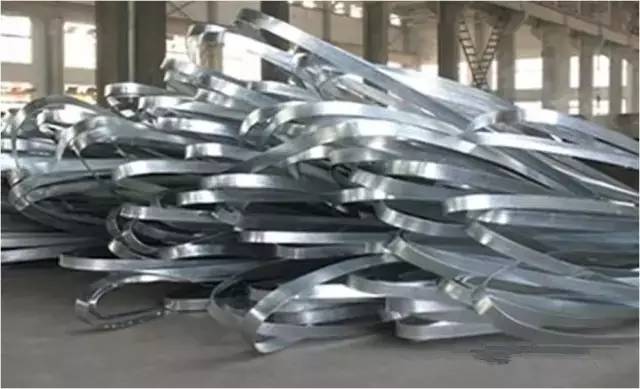

1、室外接地线必须为热镀锌材料，接地扁铁厚度不得小于4mm，截面积不得小于100m²。
2、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊。
3、利用底板钢筋网作接地连接线时，接地跨接钢筋应采用不小于Φ12的热镀锌圆钢；焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。

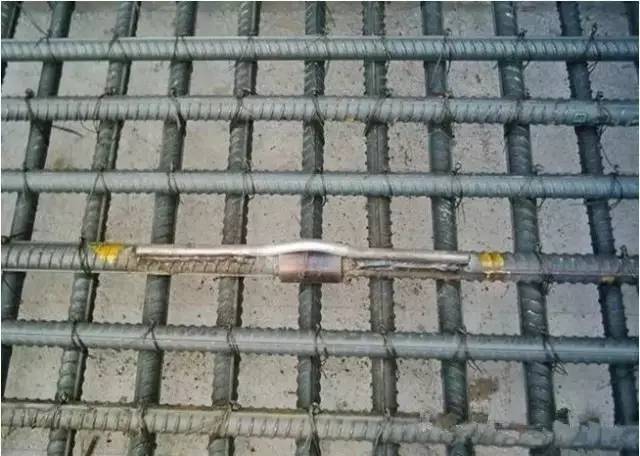

螺纹连接的跨接

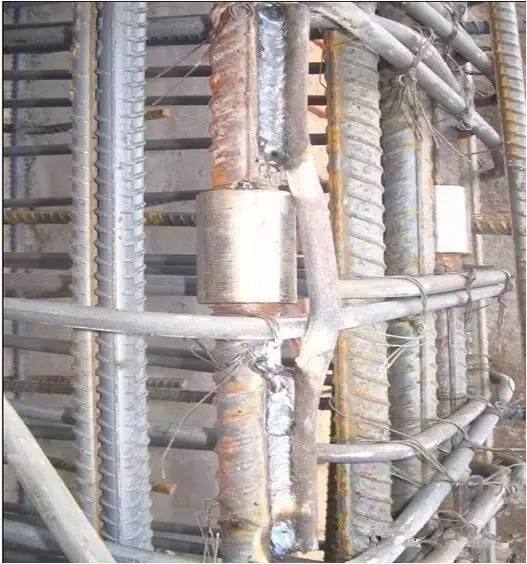

4、利用柱主筋作防雷引下线时，当主筋采用螺纹连接时，螺纹连接的两端应作跨接处理。
5、焊接平滑、无加渣、咬肉、虚焊

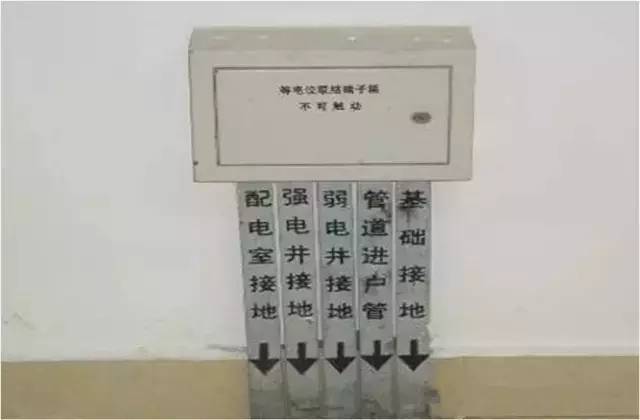

6、总等电位箱，必须做明显的接地标识，标注文字性的说明

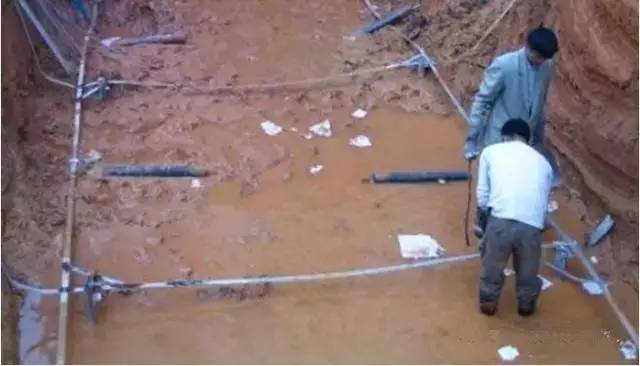

7、接地扁铁敷设前应调直，敷设时应立放，不得平放，因为立放时散流电阻较小；焊接长度应为扁铁宽度的2倍，并3面施焊，焊好后清除药皮，素土内敷设的扁铁必须刷沥青做防腐处理。

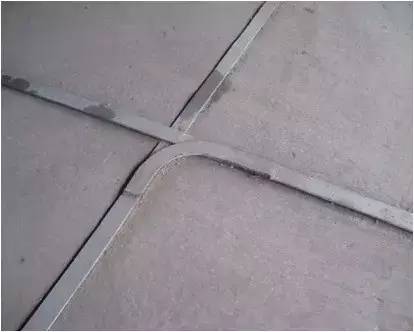

接地扁铁交叉连接

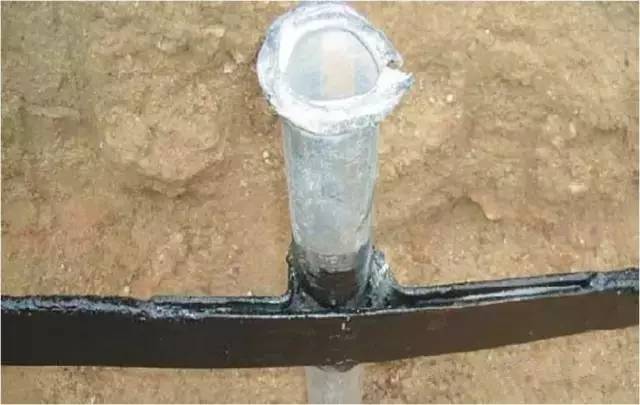

接地扁铁丁字连接

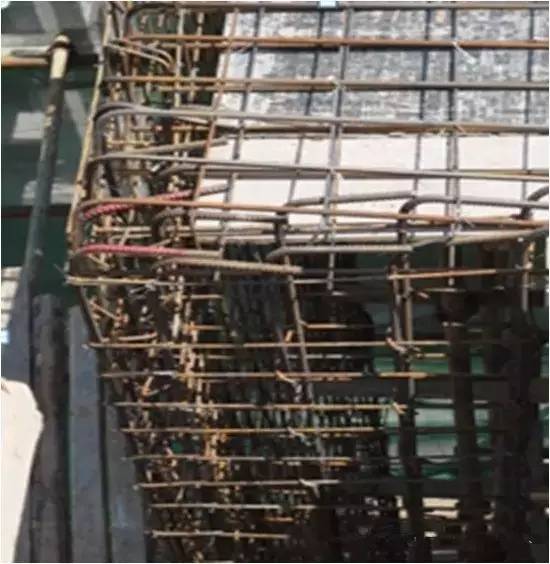

8、利用结构柱柱主筋（直径不小于Φ12mm）作防雷引下线时，在每层钢筋绑扎时，按设计图纸要求，找出全部所需主筋位置，用油漆做好标记。
9、避雷线弯曲处不得小于90º，弯曲半径不得小于圆钢直径的10倍，转弯部分支架应不大于0.3m。焊缝应饱满并有足够的机械强度，焊接处的药皮要敲净，焊接后必刷防锈漆两道，面漆（银粉漆）两道。
焊接不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷

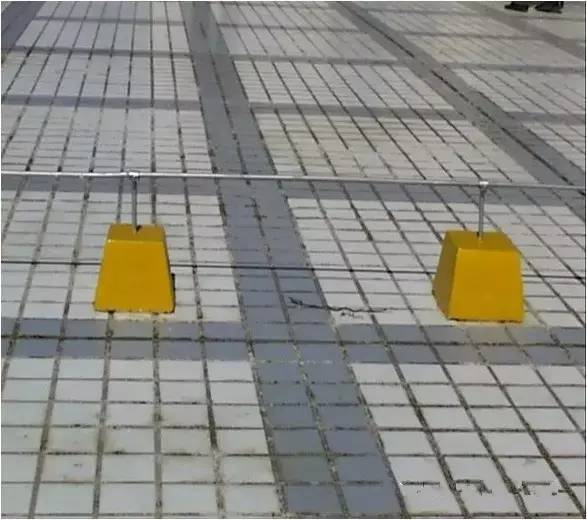

10、屋顶接闪器如果采用混凝土支座，应将混凝土支座分档摆放，在两端支架间拉直线，然后将其它支座用水泥砂浆找平直，间距不得大于1.5米；当屋面为纯防水层时，支座下面应放置一层厚度不小于3mm的橡胶垫，以防伤害防水层。
11、接闪器采用热镀锌圆钢时，搭接长度为圆钢直径的六倍，并应双面焊接；如果采用热镀锌扁钢做接闪器时，搭接长度应不小于其宽度的2倍，至少3个棱边施焊，放置时与埋地敷设相反，必须平放；焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净，焊接后必须刷防锈漆两道，面漆（银粉漆）两道。

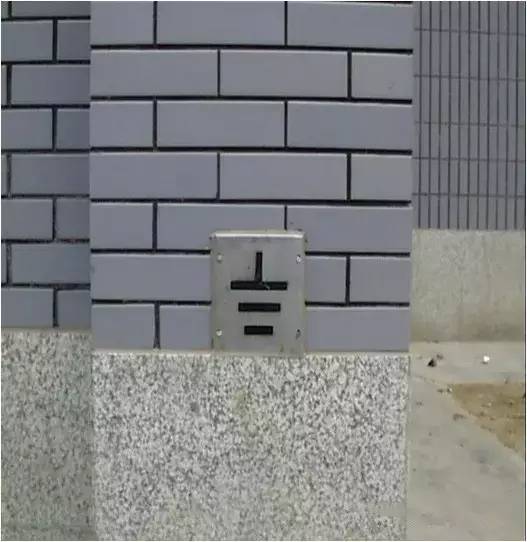

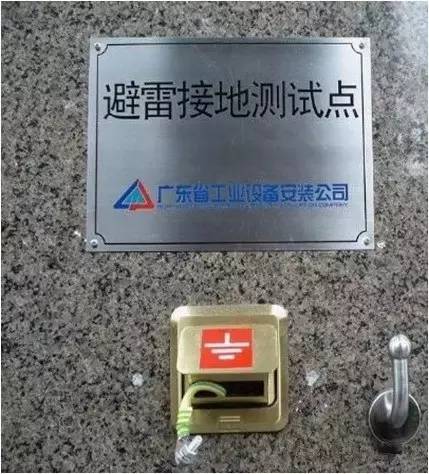

12、暗装测试点一般距地为0.5米，一般应标以如图所示样的黑色记号；在检修用临时接地点处应刷白色底漆再标黑色记号，板面按装时应与结构装饰面平齐，且平直不歪斜。

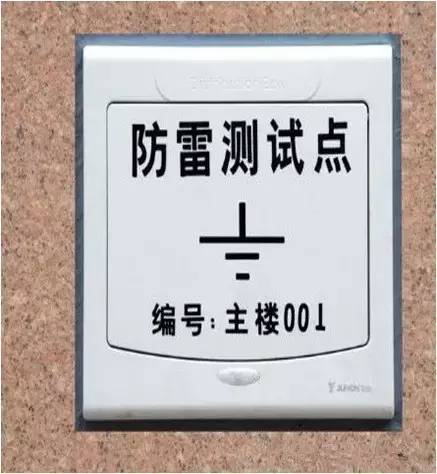

测试点标识

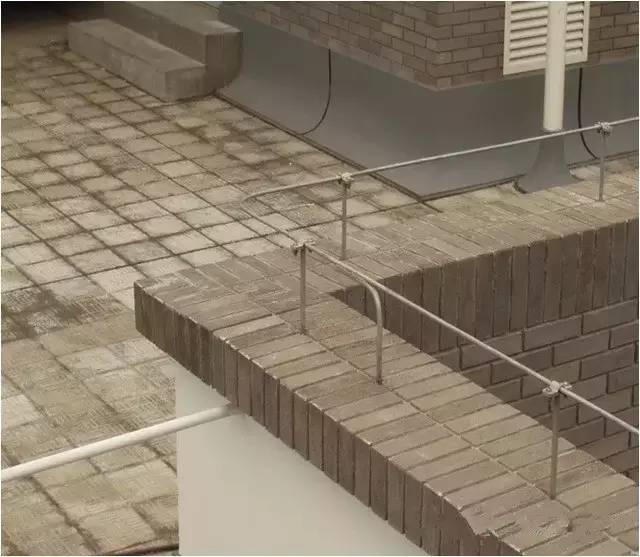

13、避雷网钢筋的安装应顺直、牢固，钢筋不应有高低起伏和弯曲现象，水平及垂直偏差全长不大于10mm。钢筋及附件均为热镀锌件，避雷支持件固定牢固，能承受大于49N（5Kg）的拉拔力，间距均匀，直线部分间距不大于1m，支持件根部表面平整，观感好。
14、建筑物屋顶上有突出物,如金属旗杆、透气管、金属天沟、铁栏杆、爬梯、冷却水塔、电视天线等,这些部位的金属导体都必须与避雷网焊接成一体。

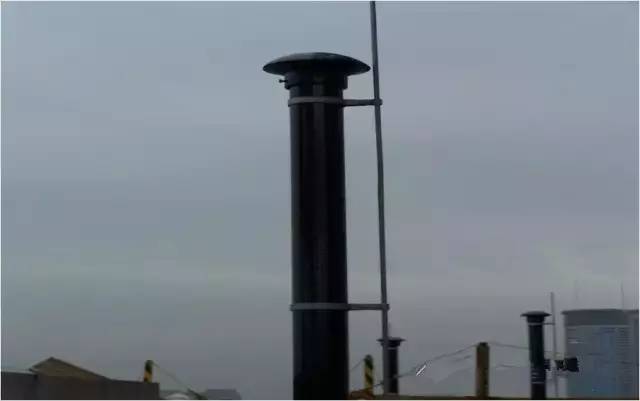

15、突出屋面的铸铁金属管道做防雷接闪器时，用管道吊件和避雷安装附件相连。
16、避雷网钢筋的安装应顺直，钢筋无弯曲现象，平直度每2米检查段允许偏差3／1000，全长不大于10mm。钢筋及附件均为热镀锌件，钢筋规格符合设计要求，固定牢固。避雷支持件固定牢固，间距均匀，直线部分间距不大于1m，支持件根部表面平整，观感好，圆钢直径不得小于8mm。
17、避雷线必须调直后方可进行敷设,弯曲处不应小于90°并不得弯成死角。引下线除设计有特殊要求外,镀锌扁钢截面不得小于48mm2,镀锌圆钢直径不得小于Φ8mm。

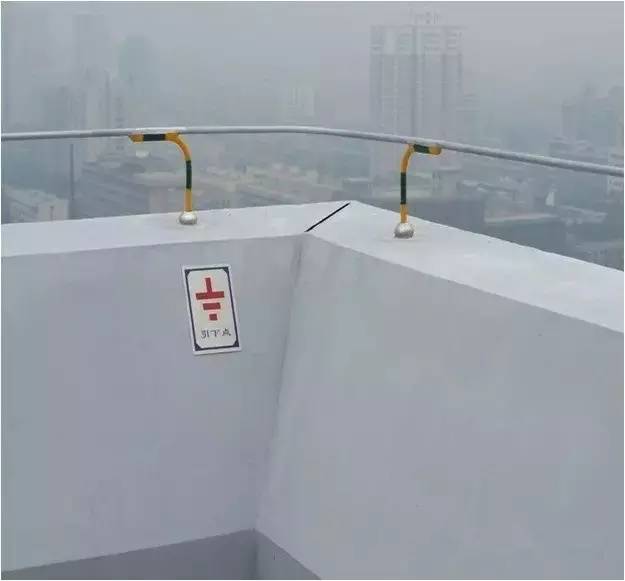

防雷引下线标识
18、支持件的间距必须均匀，水平直线部分其各支点的间距不应大于1m，垂直部分不大于 1.5m，弯曲部分为0.3m～0.5m，支架的安装高度为100 ～ 200mm。

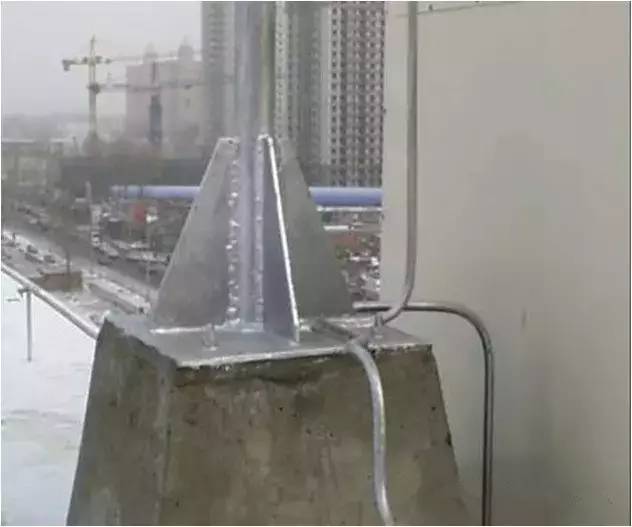

19、避雷针安装时，先将支座钢板的底板固定在预埋的地脚螺栓上，焊上一块肋板，将避雷针立起、找直、找正后进行点焊，然后加以校正，焊上其它三块肋板，最后将防雷引下线焊在底板钢板上，清除药皮刷防锈漆和银粉漆各两道。
屋顶金属构件的防雷连接
20、屋顶避雷线应平直、牢固，不应有高低起伏和弯曲现象，距离建筑屋面应一致，当建筑物屋面有曲线时，避雷网应随建筑物屋面曲线敷设；屋面明敷避雷网时，重要建筑可使用10m*10m的网格，一般建筑物采用20m*20m的网格，设计特殊要求除外。

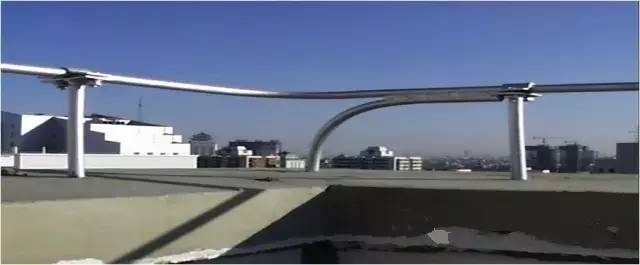

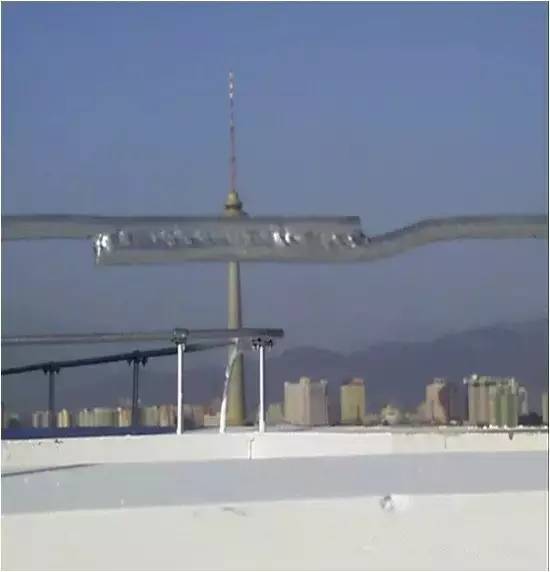

21、接闪器在建筑物的变形缝处应做防雷补偿措施
22、接地干线应设有为测试接地电阻而预制的测试点，盒盖用可拆卸的螺丝螺母固定，盒盖必须做接地标记，一般规定为黑色的接地符号和文字说明。

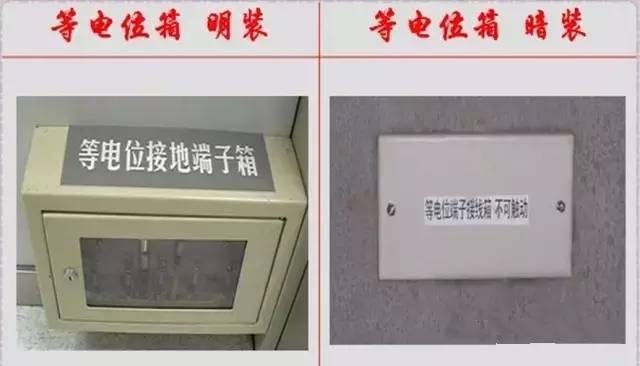

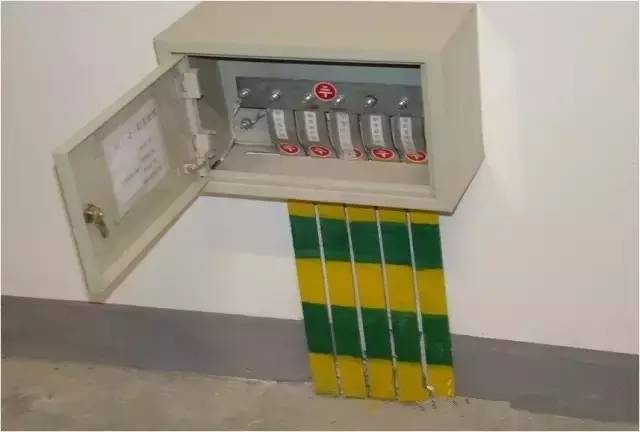

23、等电位箱的外表面要满足建筑装饰美观要求，箱门（盖板）上必有“等电位联结端子箱，不可触动”标识，颜色为黑色。箱门应与装饰面平齐，不歪斜，无污染。

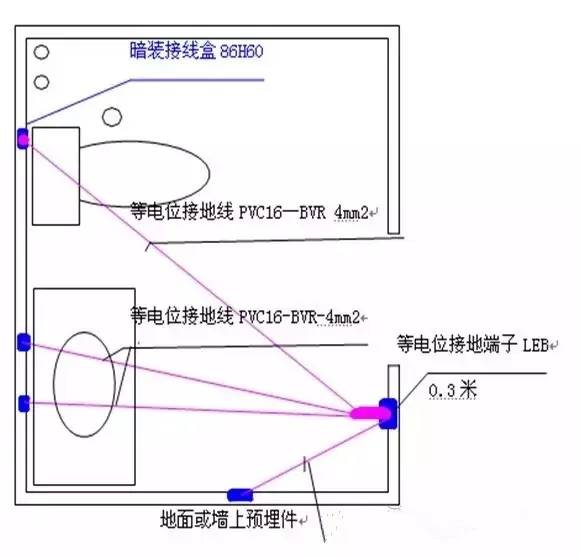

24、卫生间内作等电位连接，局部应与等电位端子箱LEB中的端子连接。卫生间在距地0.3m设一等电位端子箱，至金属管道、金属器具接地线采用PVC16管内穿BVR-4㎟铜线(黄绿双色)可靠联接，每根联接线均由等电位端子箱单独接出，接地线联接后，墙面引出管口、接线盒及时封堵或封盖。

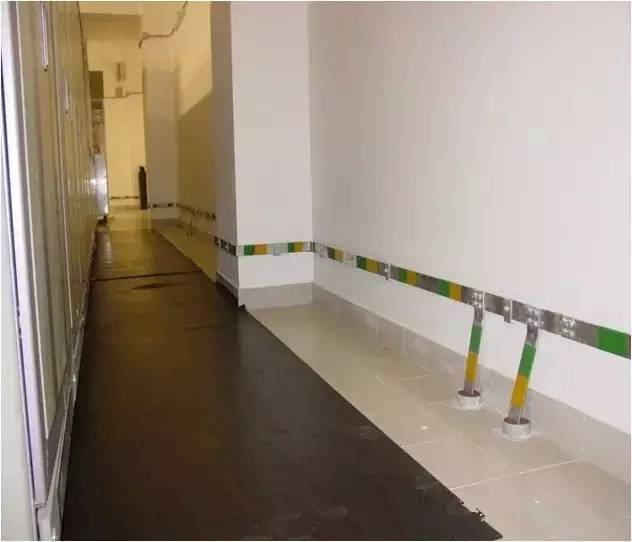

25、变配电室明敷接地干线安装：当沿建筑物墙壁水平敷设时，距地面高度250～300mm,且高度均匀一致；与建筑物墙壁间距10～15mm，且间距均匀一致。
