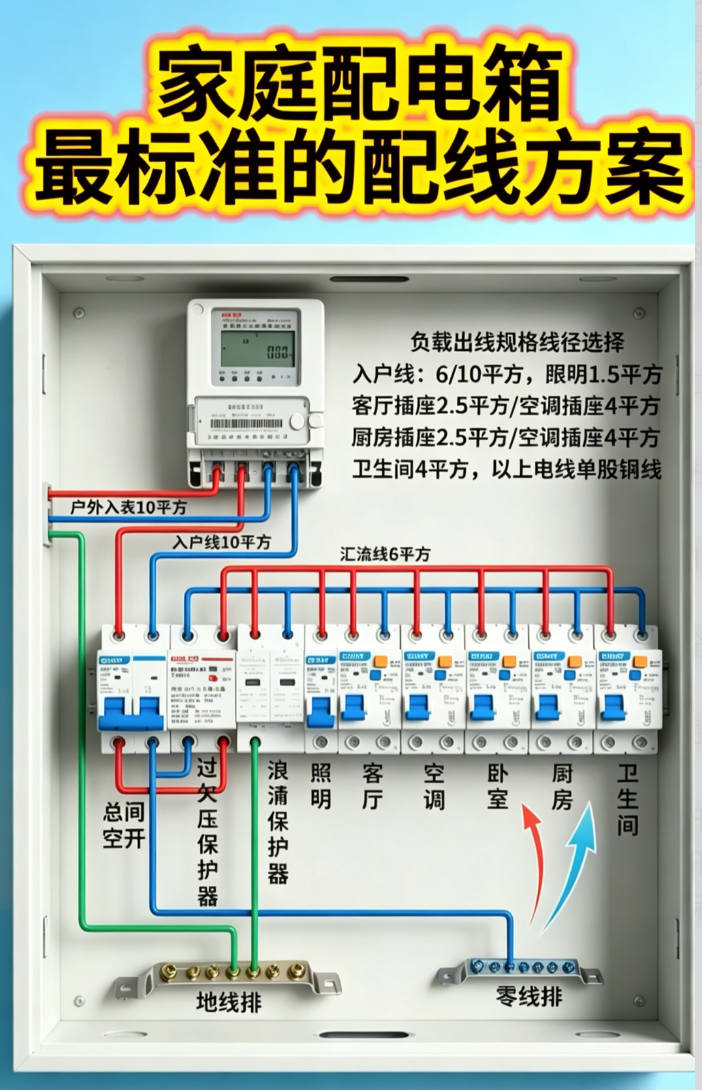

整体顺序：电表 →总空开→过欠压保护器→浪涌保护器→各路分路漏保，零地分别进零排、地排
1、进线部分
户外入户10平方铜线进到电表，电表输出10平方火线、零线进配电箱。
总闸（总空开）：全屋总电源，全屋断电总开关，只切断火线零线。
过欠压保护器：电网电压太高、太低时自动断电，保护家里电器，电压恢复自动合闸。
2、防雷保护
浪涌保护器（SPD），接在总开关后面。
遭遇雷击、电网瞬间高压，浪涌把高压导入地线排泄放到大地，保护后端所有家电。
浪涌一端接火线零线，一端接地线排，地线全程不经过任何开关，直接连通。
3、分回路（各路带漏电保护器）
火线从总回路通过6平方汇流排分配到每一路漏保开关上端；
每一路开关出来：火线去负载，零线统一接到零线排。
照明回路：1.5平方，电流小，给灯具；
客厅插座：2.5平方，普通插座；
空调：4平方，大功率空调单独一路；
卧室：2.5平方，卧室插座；
厨房：2.5平方，厨房大功率电器；
卫生间：4平方，潮湿环境，功率大。
两个铜排区分
1. 零线排（蓝色接线端子）：所有回路的工作零线汇集在这里；
2. 地线排（黄绿线）：全部设备外壳地线，不经过开关，永远直通大地，漏电时保护人身安全。
布局逻辑
1. 从左到右：总开关在前，分路在后。先总控，再保护器件，最后各个房间分路。
2. 大功率设备单独回路：空调、厨房、卫生间独立一路，一路故障跳闸，不会全屋停电。
3. 地线不经过开关，地线排直通，保证任何情况下外壳接地保护有效。
4. 插座回路全部带漏电保护器，照明可以不带漏保。
简单口诀
电表进总开，过欠压防电压异常，浪涌防雷击；
汇流排分火线，零线汇集零排，地线直连地排；
插座全部带漏保，大功率单独分回路。
实操注意
漏保开关：火线零线都经过开关；地线绝对不能进开关。
浪涌保护器必须可靠接地，没有地线等于摆设。
