防雷与接地安装细部节点工艺做法

一、适用条件及范围:

本做法适用于工业与民用建筑中防雷接闪带(接闪线)明装、防雷测试点、设备保护接地、屋面金属构件接地、等电位联结及防静电接地干线的安装施工,包括工作接地、保护接地与防雷接地的共用与分开设置。第一类防雷建筑物、爆炸危险环境尚应按专项设计执行。

二、施工工艺流程:

材料进场检验→接闪带支架安装→接闪带敷设焊接→伸缩缝欧姆弯→引下线连接标识→设备/构件接地→等电位箱安装→接地电阻测试

三、施工要点:

1.防雷测试点安装及标识:

预留热镀锌扁钢40×4或预埋钢板,并暗装接线底盒,底盒与墙面平齐。镀锌扁钢端部钻孔并配不锈钢螺栓;测试点距室外地坪500mm。测试点面板应有接地符号和“测试点”标识,箱门可开启、便于测量。

2.接闪带支架设置与固定:

明装接闪带固定支架出墙面高度不小于150mm,支架间距:水平段不大于1.0m,垂直段不大于1.5m,转弯、端头0.5m内增设支架。支架与接闪带宜采用可拆卸式螺栓夹固定,便于检修。

3.接闪带与引下线连接、跨伸缩缝:

接闪带与引下线连接应调至同一直线,引下线部位不应有接头,并涂刷黄绿相间标识;引下线附近应标注接地标识及设计编号。接闪带跨越伸缩缝、沉降缝时应煨制欧姆弯补偿热胀冷缩,同一屋面欧姆弯的弧度、大小应统一。

4.接闪带外观与焊接:

接闪带中心线水平、垂直方向应成一直线,支架与引下线出墙位置应在同一直线上。接闪带搭接焊应上下两面施焊,并煨制来回弯保证平直。焊接处防腐处理:先除锈,再刷防锈漆两道、银粉面漆一道。

5.设备保护接地:

屋面设备、水泵房、空调机房等设备金属外壳应采用热镀锌扁钢暗埋引至设备基础接地端子,扁钢钻孔与设备基础螺栓直接连接或经跨接线连接。明露部位涂刷黄绿相间接地标识。

6.屋面金属构件、门窗接地:

屋面金属栏杆、管道、设备外壳及门窗、幕墙金属框应做等电位接地;接地连接宜采用可拆卸螺栓或抱箍,便于测量检修,不得采用不可拆卸的点焊。

7.等电位箱汇流排:

等电位箱汇流排应有明显接地标识,汇流排搪锡处理,压接螺栓孔间距均匀、孔径一致;箱盖设明显标识。等电位箱与接地干线连接处设接地标识,螺栓压接可靠、接触面积满足要求,接地分支线采用螺栓压接。

8.防静电接地干线:

防静电接地干线与支架采用可拆卸螺栓或卡套连接;干线支架出完成墙面20mm,距完成地坪300mm,支架横平竖直、出墙孔排列在一直线上。干线采用热镀锌扁钢,接头采用搭接焊或螺栓连接,搭接长度为扁钢宽度的2倍,转弯采用冷弯。过门及至设备段宜暗埋,干线涂刷黄绿双色条纹标识,条纹均匀、每段长15~100mm。

四、质量通病与防治:

1.接闪带支架间距过大、下垂:应按间距加密并调直。

2.跨伸缩缝未做欧姆弯:温度应力拉裂焊缝,应严格按欧姆弯做法。

3.等电位箱内导线未搪锡、螺栓松动:应搪锡后压接并加弹簧垫圈。

五、做法详图:

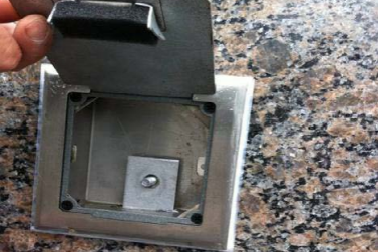

1.防雷测试点内部做法图:


防雷测试点内部做法图

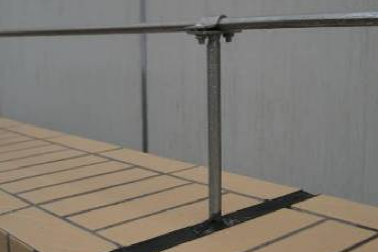

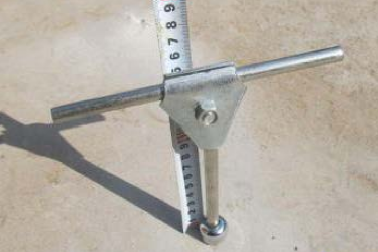

2.屋面避雷带支架高度控制图:


屋面避雷带支架高度控制图

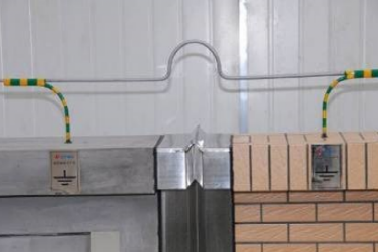

3.屋面避雷带伸缩缝做法图:


屋面避雷带伸缩缝欧姆弯做法图

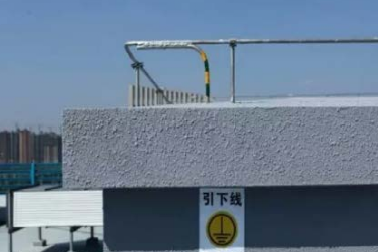

4.屋面避雷带与引下线连接标识图:


屋面避雷带与引下线连接标识图

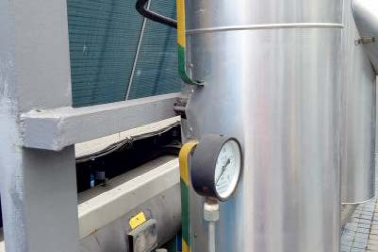

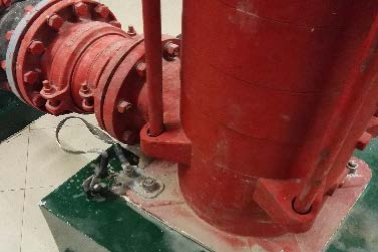

5.设备外壳金属保护接地图:


设备外壳金属保护接地图

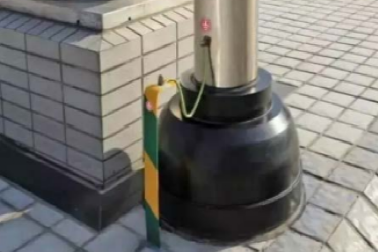

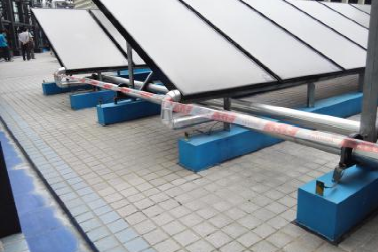

6.屋面金属构件保护接地图:


屋面金属构件保护接地图

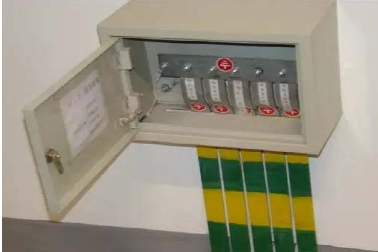

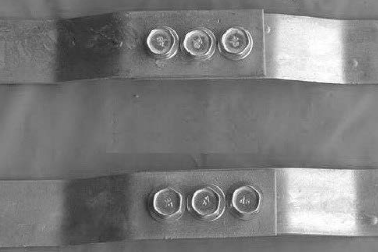

7.等电位箱内汇流排图


等电位箱内汇流排图

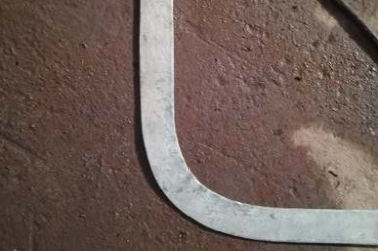

8.静电接地干线连接弯曲图


静电接地干线连接弯曲图

9.示例工程图片:


屋面避雷带及支架安装图

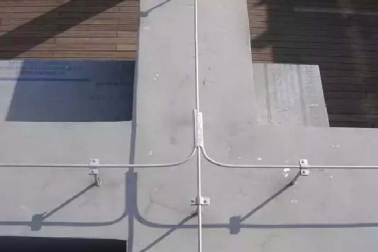

屋面避雷带交叉连接安装图


屋面金属保护接地安装图


屋面设备保护接地安装图

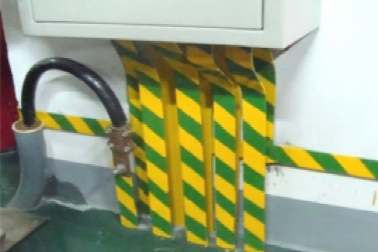

等电位箱接地干线安装图

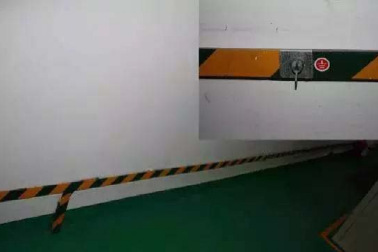

静电接地干线安装图

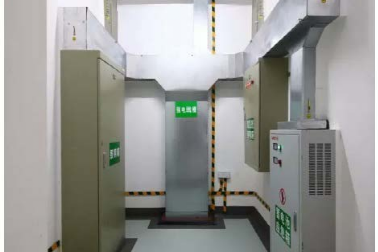

电气房静电接地安装图


屋面防雷接地节点实景图
