防雷接地焊接工艺及分项施工做法实操

防雷接地是机电安装里最容易“埋进去就看不见”的工序，也是竣工验收和防雷检测的重灾区。扁钢三面焊还是四面焊？圆钢搭接几倍直径？三类建筑桩基利用率取多少？这些数字差一点，接地电阻就可能不合格，返工就是凿混凝土。

一、材料和机具准备：

开工前要吃透电气施工图和建筑图，明确防雷类别、接地形式和测试要求。常用材料与机具按下表准备，热镀锌扁钢、圆钢进场要查验镀锌层外观和材质证明。

序号	材料/机具	主要用途	单位
1	-25×4热镀锌扁钢	卫生间等电位、暗装避雷带	m
2	-40×4热镀锌扁钢	设备房、水电井接地	m
3	-50×5热镀锌扁钢	变配电室、发电机房接地	m
4	Φ10普通圆钢	防雷接地系统跨接搭接	m
5	Φ12热镀锌圆钢	屋面明装避雷带	m
6	100×100×10钢板	接地端子板	块
7	直流焊机	防雷接地焊接	台
8	弯曲机	焊接半成品制作	台
9	电子地阻仪	接地电阻测试	台

二、焊接搭接长度：

防雷装置钢材焊接的搭接长度和焊接面数，现行依据是GB 50601-2010《建筑物防雷工程施工与质量验收规范》表4.1.2。四种典型接法如下表。

焊接形式	搭接长度要求	焊接面要求	备注
扁钢与扁钢	≥扁钢宽度的2倍	两个大面不少于3个棱边施焊	宽度不同时以宽者为准
圆钢与圆钢	≥圆钢直径的6倍（6d）	双面施焊	直径不同时以大者为准
圆钢与扁钢	≥圆钢直径的6倍（6d）	双面施焊	必要时加辅助圆钢/扁钢弯直角焊
扁钢与钢管/角钢	包绕焊接≥扁钢宽度的2倍	接触部位两侧焊接+弧形/直角包焊	包绕段贴紧钢管或角钢外壁

易错点：①扁钢敷设前必须调直，煨弯不能急弯，直线段不能有明显弯曲，且要立放（侧立），不能平放；②圆钢跨接焊一律双面焊，规范没有单面焊的说法；③焊完要敲掉药皮，检查焊缝饱满度，焊后及时做防腐处理。

三、基础接地：

1.桩基利用率：

利用桩基主筋作接地体时，桩的利用率按防雷类别取：一类100%、二类75%、三类50%。以三类防雷建筑为例，至少要有一半的桩基主筋被利用起来。桩主筋直径≥Φ16；不足Φ16时，每根桩要用4根不小于Φ12的钢筋。

序号	建筑物防雷等级	桩的利用率	备注
1	一类防雷建筑物	100%	建筑物总桩数比值
2	二类防雷建筑物	75%	建筑物总桩数比值
3	三类防雷建筑物	50%	建筑物总桩数比值

1 - 副本(1) - 副本.png

2.地梁接地体：

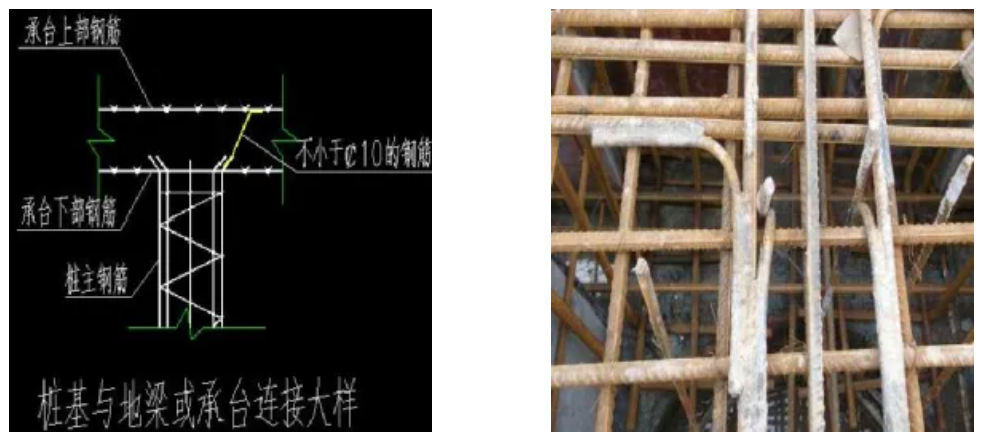

利用基础地梁内2根不小于Φ16的主筋，沿四周可靠连通并与桩钢筋焊接成电气通路，作为自然接地体，要求接地电阻不大于1Ω。若地梁主筋不足Φ16，则改用4根不小于Φ10的钢筋。

1 - 副本(1).png


地梁主筋直螺纹接头处用Φ10圆钢跨接焊

3.独立桩基或无梁处：

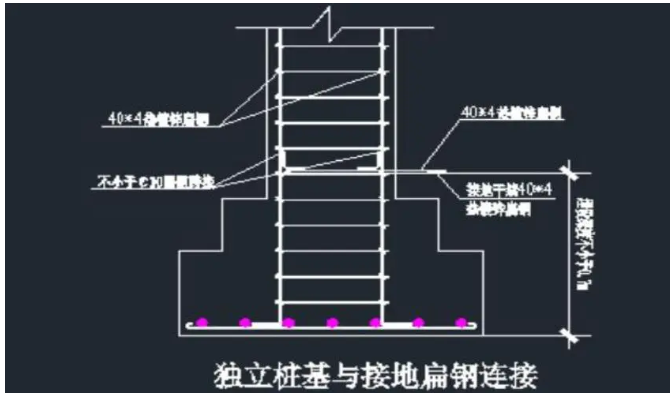

结构为独立桩基、或挡墙四周没有结构梁时，用-40×4热镀锌扁钢沿四周通长焊接连通，扁钢与每根独立桩基内2根不小于Φ16的主筋可靠焊接，埋设深度不小于0.7m（注意：原文“0.6cm”为笔误，工程实际埋深应≥0.7m）。

1 - 副本.png

独立桩基与接地扁钢连接大样

4.直螺纹跨接与端子板：

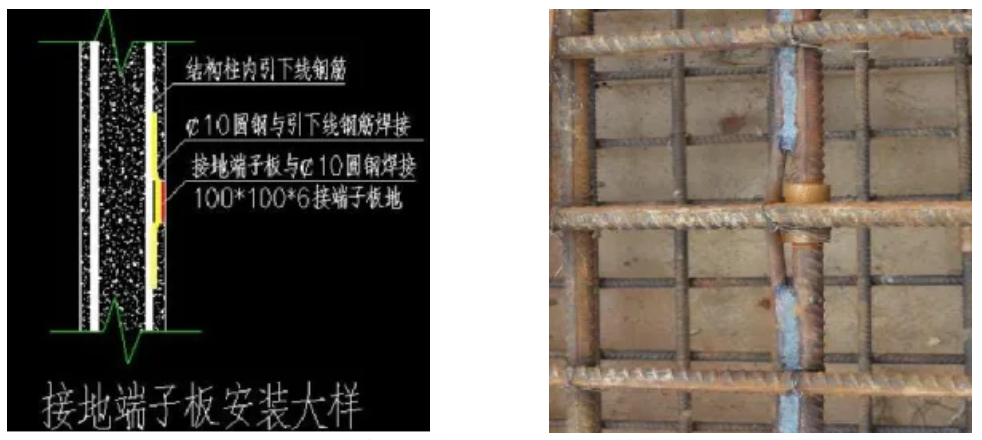

用作接地体的地梁钢筋若采用直螺纹套筒连接，套筒处必须用Φ10圆钢做跨接焊接，不能依赖套筒本身导电。所有设备用房均预留100×100×6的接地端子板，便于后期设备接地引出。

四、防雷引下线：

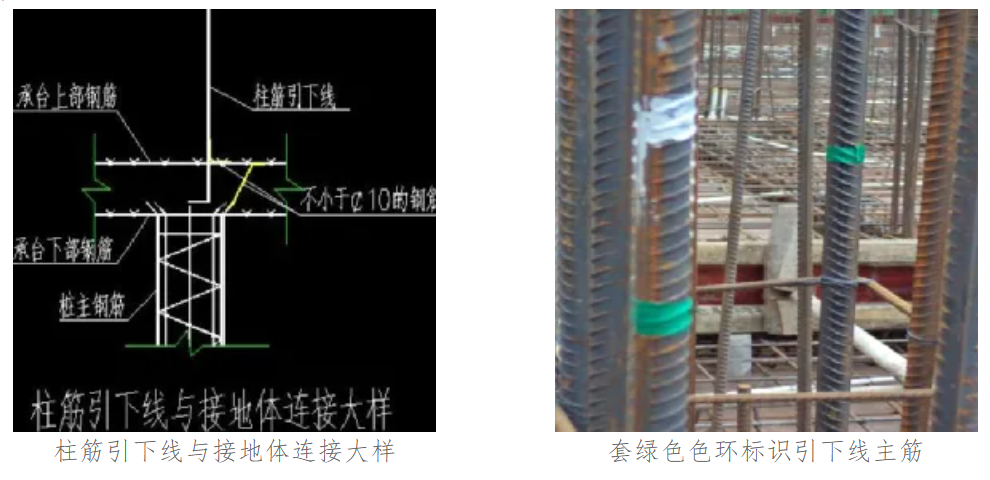

1.利用结构柱内2根不小于Φ16的主筋通长焊接连通作引下线；柱主筋不足Φ16时，用4根不小于Φ10的主筋。引下线上端与接闪器焊接、下端与接地体可靠焊接，施工中要随时注意柱筋变径处的连接，防止错焊漏焊。

2.引下线主筋在直螺纹连接部位，必须用Φ10圆钢跨接；若采用冷搭接，搭接处也要补焊连通。施工完成后要在主筋上做好明显标识（如套色环、挂牌），方便后续门窗、均压环对接。

1 - 副本(1) - 副本.png

五、卫生间局部等电位：

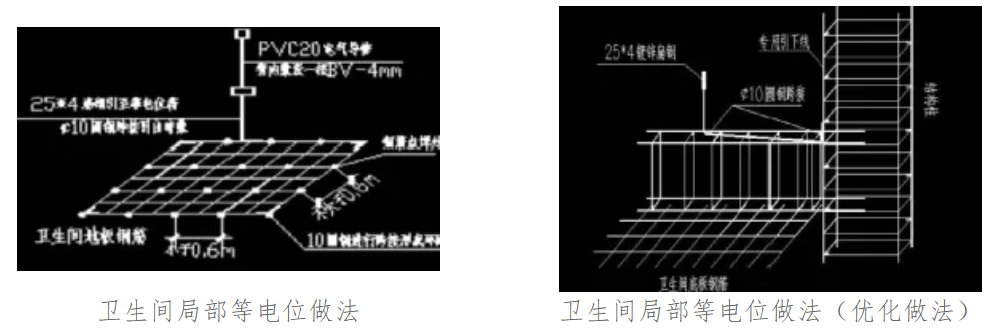

1.标准做法是把卫生间四周底板钢筋用Φ10圆钢搭成闭合网，网内焊成不大于0.6m×0.6m的方格，再用Φ10圆钢加-25×4扁钢从底板引至等电位箱。

2.优化做法更省事：就近选一根结构柱内不小于Φ16的主筋作等电位专用引下线，每层等电位箱用Φ10圆钢加-25×4扁钢与该主筋焊接。必须强调：卫生间等电位连接线不得串联，且严禁与防雷引下线、均压环直接连通。

1 - 副本(1).png

六、均压环与外墙金属门窗接地：

1.均压环设置高度和间距按防雷类别确定：一类在30m及以上、二类在45m及以上、三类在60m及以上，沿建筑物四周圈梁外侧焊通，间距不大于6m。

序号	建筑物防雷等级	滚球半径Rr（m）	设置间距
1	一类防雷建筑物	30	不大于6m
2	二类防雷建筑物	45	不大于6m
3	三类防雷建筑物	60	不大于6m

2.均压环利用结构梁外侧上下主筋通长焊通，困难时可用梁水平钢筋；用作均压环的梁主筋必须与每根引下线的每一根钢筋可靠焊接。水平梁主筋全长不少于2处用Φ10圆钢把两根主筋焊连通。

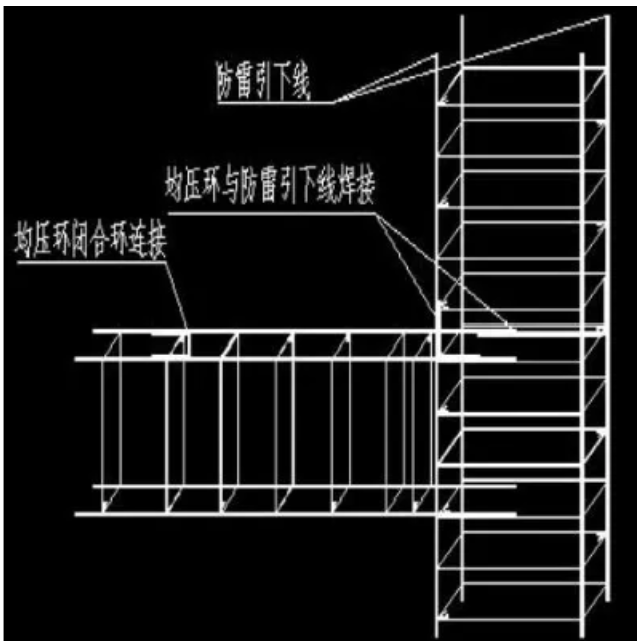

均压环施工节点大样（与引下线焊通、闭合环连接）

高层一定高度以上所有靠外墙的金属门窗、栏杆、玻璃幕墙金属框，都要与均压环做可靠接地。门窗单位进场前，土建要把预留接地点逐个测试并记录、移交。

七、屋面避雷带与网格

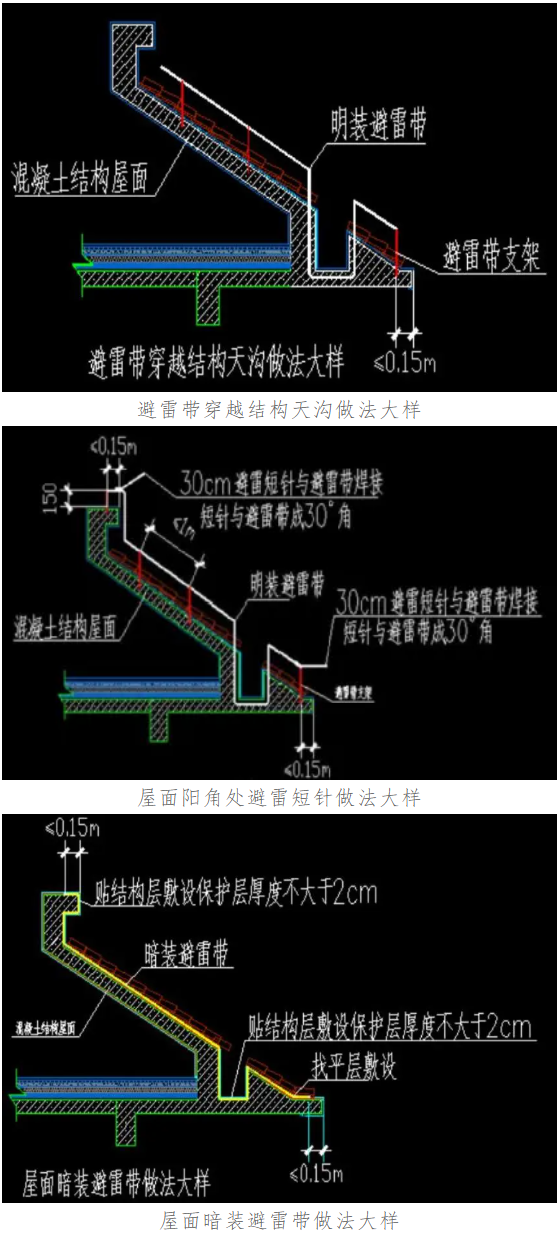

屋面避雷网格尺寸按防雷类别控制：一类≤5m×5m或6m×4m，二类≤10m×10m或12m×8m，三类≤20m×20m或24m×16m，对应滚球半径分别为30m、45m、60m。明装避雷带用Φ12热镀锌圆钢，支架间距均匀。

序号	建筑物防雷等级	滚球半径Rr（m）	设置间距	防雷击措施
1	一类防雷建筑物	30	≤55/64	当建筑物＜30m时
2	二类防雷建筑物	45	≤1010/128	当建筑物＜45m时
3	三类防雷建筑物	60	≤2020/2416	当建筑物＜30m时

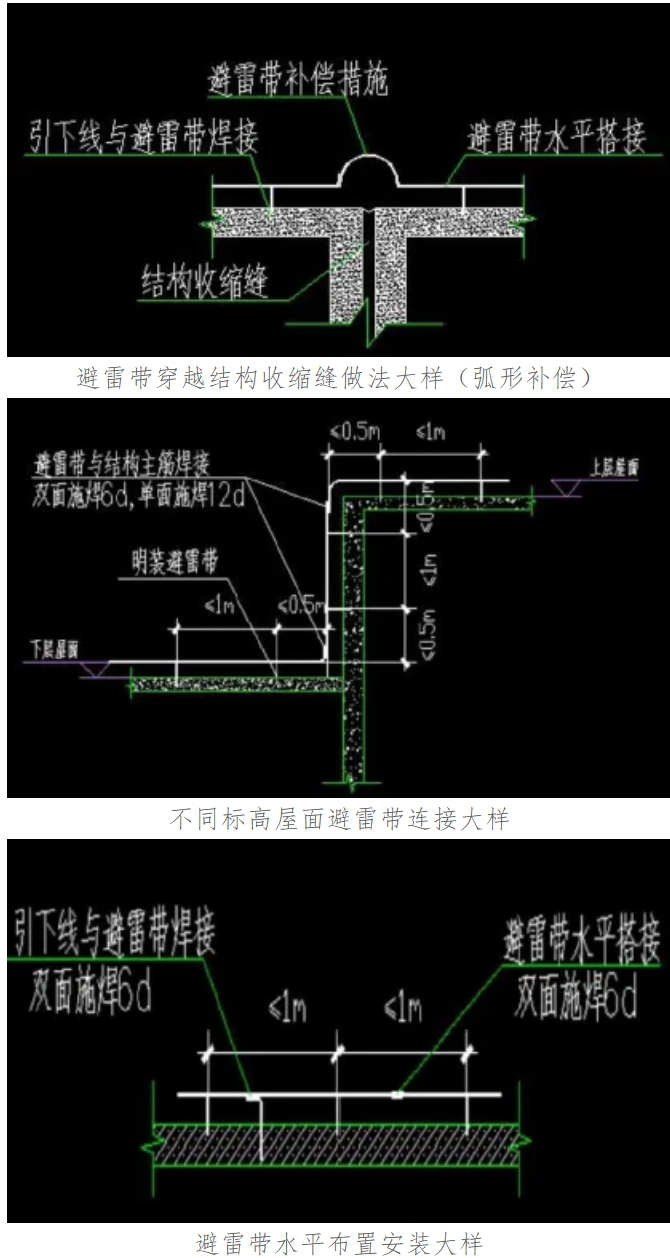

节点做法要点：避雷带穿越结构伸缩缝处要做补偿（弯成弧形）；不同标高屋面之间的避雷带用圆钢下引连通，与结构主筋焊接采用双面焊6d、单面焊12d，支架出屋面高度、水平段搭接长度按大样控制。

八、防雷接地测试：

测试阶段	测试内容	合格标准	注意事项
基础完成后	基础接地电阻	≤1Ω（共用接地）	连续晴3天以上，监理、甲方到场见证
首层均压环后	系统接地电阻+等电位导通	系统≤1Ω；等电位导通<4Ω	24V电压测导通电阻
接闪器安装后	屋面防雷接地电阻	≤1Ω	方法同基础测试，形成记录

仪表选用ZC-8/500V地阻仪或电子地阻仪，必须经计量部门检定合格后方可使用。金属门窗单位进场前，逐个把门窗接地预留点测一遍，做好记录再移交。

九、安全文明施工提醒：

1.进入现场戴安全帽，高空及临边作业系安全带，严禁向外抛物。

2.电焊机外壳必须接地，开关箱距焊机不超过3m，配≤30mA、动作时间≤0.1s的漏电保护器。

3.雨天做好焊机和配电箱防雨，焊工戴绝缘手套、穿绝缘鞋。

4.焊接业配便携式灭火器，注意保护土建成品；每段完工清场，严禁把焊机和材料堆在外架上。
