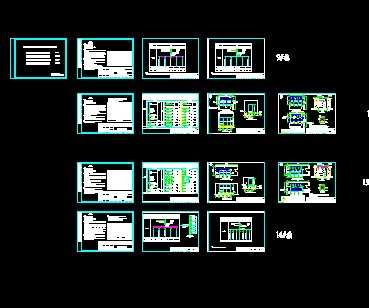

某学校配电间改造工程施工图

介绍： 1、本工程为XX楼进线电缆及配电柜改造工程，改造的范围主要为进线电缆的敷设和9#楼配电柜的安装。 2、本次改造的主要内容有：①9#楼有东、西两个配电间，进线电缆的敷设，电缆的型号规格为2（YJV22-0.6/1KV-3*150+1*70），从北区变电所分别敷设至9#楼东、西配电间。室外敷设部分采用直埋的方式，电缆表面距地面的距离不小于80cm，直埋电缆的上下部应铺以不小于10cm厚的软土或砂层，并盖砖，直埋电缆在直线段每隔20m～50m处、转弯处、进入建筑物等处，应设置明显的方位标志或标志桩。遇沥青道面或砼道面时，电缆穿φ100镀锌钢管，无预埋管的则需要破道面重新预埋钢管，并做好道面恢复工作。
