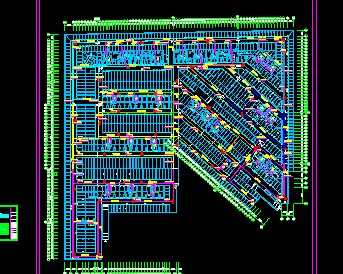

某小区楼宇对讲智能化弱电设计图

介绍：弱电智能化系统地下车库弱电设计，包括可视对讲系统、闭路电视监控系统、五方通话系统。设备配置及管路敷设说明（1）地下车库出入口分别都是一进一出设计，安装道闸、控制器、读卡器等车辆管理装置，设备安装在地面上，具体安装敷设方式见园区总平面图及停车场管理系统图。（2）地下车库主干道设置彩色定点摄像机，监视来往车辆情况。（3）每部电梯内安装一台电梯专用彩色摄像机，吸顶安装，电源取至电梯轿厢。（4）每部电梯内含有五方通话系统，我公司只负责从电梯机房至中控室的联网线穿线工作。（5）地下车库通往地面的通道口建议都安装通道门，方便人员管理。门外安装门禁控制器，门内安装出门按钮，从园区进入车库时实现刷卡开门，车库进入园区时只需按开门按钮即可。从车库进入单元楼的通道门外安装单元门口机，通道门内安装出门按钮，门上安装电磁锁，实现断电开锁功能。
