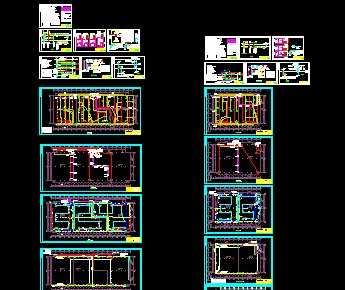

介绍： 三、设计范围 本工程设计包括配电、照明、插座，防雷接地,火灾自动报警及联动系统。 四、设计内容 1、本建筑应急照明为二级负荷,灯具由设于一号库房室外的集中电池柜（K1EPS）集中供电,其持续供电时间不小于60分钟,其它负荷为三级负荷,380/220V50Hz交流电源由科研楼地下车库内0.4KV配电室采用YJV-0.6/1KV型电缆引来。电缆在入户处做重复接地。电缆在进户处穿钢管保护并做好防水处理，户内导线采用BV-0.45/0.75KV型铜芯线穿SC金属管保护明敷。低压系统接地形式为TN-S。 2、配电箱箱体一律挂墙明装，安装高度底边距地1.5米,所有开关的安装高度均为距地1.3m，嵌墙暗设。 3、在电源引入处设MEB端子箱。所有进出本建筑的非带电金属管道、金属构件均作等电位联结。做法详见02D501-2-P41~45。PE线在插座间不应串联连接。
