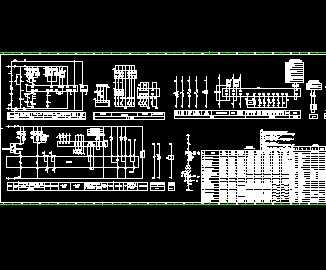

某火电厂低压厂用变压器控制保护原理接线图

介绍：说明： 1.采用断路器本体的防跳功能，取消综保装置的防跳功能。2.进行远方试验操作时，投入压板YB1。远方试验操作完成后，解除压板YB1。3.高压侧零序电流由综保装置计算得到。 4.公用变A,#1机工作变A,#1机电除尘变A,化水变A的编号为630，其余为640。 5.当用于PCB段时，取消2154电缆。 6.化水380V开关柜安装订货图为业主设计范围，本图中DCS测点不包括此部分。 7当用于#2机时，工作变及电除尘变的KKS编码的首位由1改为2. 8此处DCS测点对照表仅为示意，以最终的测点清册为准。
