某市政路电气工程施工图纸

  • 资料大小:9.88 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2019-06-06 09:43
  • 发布作者:nmgjinzhao
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
某市政路电气工程施工图纸

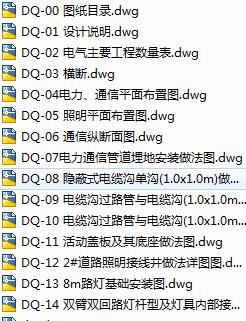

介绍: 道路全长201.281m,是西丽街道境内一条主要的城市支路。 本工程现状道路上无架空线及电力管沟,现状道路上无道路照明。 本子项电气专业的设计内容主要为根据道路专业提供条件新建市政电力、通信通道及道路照明进行设计。 1.电力工程: 根据现状塘开路和麦地巷设计的电缆沟,规格均为1.0mX1.0m,本次设计在道路南侧人行道下设置覆土隐蔽式电力电缆沟,规格为1.0mx1.0m。 为方便以后穿线,每隔150左右设置一组横过路管,规格FRP-4∅150,砼包封保护。 过路管终端设电力接线井。埋管管顶距所过道路最低点不应小于0.7m。 某市政路电气工程施工图纸包括管线标准横断面图、电力、通信平面布置图、照明平面布置图、通信纵断面、电力、通信管道埋地安装做法图、隐蔽式电缆沟单沟(1.0x1.0m)做法图、活动盖板及其底座做法图、2#道路照明接线井做法详图、8m路灯基础安装图、路灯设计大样及接线图
点击进入下载 (需要 0 积分)
