城市综合体项目机电设备施工图纸(含商业楼、办公楼、商用业街)

  • 资料大小:320 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2019-08-09 09:39
  • 发布作者:cgminmin
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
城市综合体项目机电设备施工图纸(含商业楼、办公楼、商用业街)

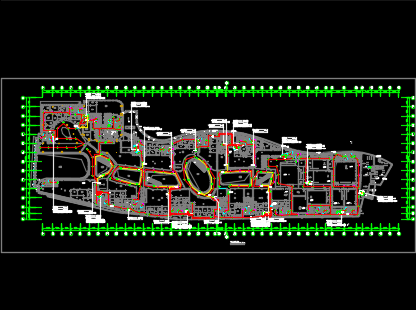

介绍: 本工程为城市综合体,。包括2层地下室(车库、设备用房、商业)、5层裙房(商业)、2层商业街(局部三层)、两幢塔楼(办公/商办)。总建筑面积约40万平方米,其中地上建筑面积25平方米,地下建筑面积15平方米。建筑总高165米。建筑类别为:一类高层,防火保护对象分级为一级。 2.1本工程设计包括建设红线内的内容:20/0.4kV变、配电系统、电力配电系统、照明系统、建筑物防雷、接地系统及安全、电气节能和环保 2.2 与其他专业设计的分工 2.2.1 室外照明系统,由专业厂家设计,本设计仅预留电源 2.2.2 商业空间照明,公共区域照明由二次装修设计,本设计仅预留电源容量 2.2.3 有特殊设备的场所(例如电梯机房、电影院、厨房等),本设计仅预留配电箱并注明用电量 2.2.4 有特殊装修要求的场所,由室内装修设计负责进行照明平面的设计。本设计将电源引至配电箱,预留并在平面图上注明装修照明容量 设备层照明平面图、六层照明平面图、七~十四层照明平面图、十五层照明平面图、十六~二十八层照明平面图、十五层电力平面图、十六~二十八层电力平面图、二十九层电力平面图、三十层电力平面图、屋顶设备层照明平面图、设备层电力平面图、六层电力平面图、屋顶机房层消防报警及联动平面图、三十一~四十五层消防报警及联动平面图十六~二十八层消防报警及联动平面图、二十九层消防报警及联动平面图、六层消防报警及联动平面图、设备层消防报警及联动平面图
点击进入下载 (需要 0 积分)
