特大型住宅及配套公建电气施工图纸

  • 资料大小:554 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2019-08-10 10:52
  • 发布作者:cgminmin
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
特大型住宅及配套公建电气施工图纸

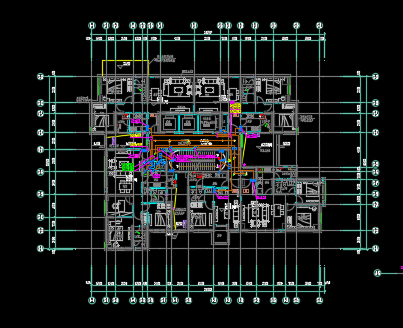

介绍: 本项目建筑分为8栋30层点式住宅、3栋27层点式住宅、1栋28层点式、1栋18层点式住宅及4栋24层板式住宅、3栋18层板式住宅,1栋3层幼儿园及1栋1层社区配套。分别设计1、2号两个下车库,1号地下室-3A层局部设置平战结合的人防地下室;本项目总用、地114907.050平方米,总建筑面积420210.334平方米,容积率2.5。 设计范围:1~20号住宅楼、21号幼儿园、22号社区配套、23号垃圾房 特大型住宅及配套公建电气施工图纸包括一层电气平面图、二层电气平面图、三~十八层电气平面图、住宅楼屋面层电气平面图、住宅楼屋顶构架层防雷平面图、住宅楼配电箱系统图、高压配电房设备布置及接地平面、高压系统及示意、高压配电房干线平面及剖面、变配电房竖向干线系统图、地下室1#、2#专变变配电房低压系统图、变配电房低压供电系统、地下室公变变配电房干线平面及剖面、1-3#专变变配电房干线布置平面图、漏电火灾监控系统、电力监控系统、电气总平面图、基础接地平面图、照明平面图、插座平面图、电气户型大样图
点击进入下载 (需要 0 积分)
