多层教学楼机电设备施工图纸(电气、给排水、暖通)

  • 资料大小:276 MB
  • 运行环境:NT/2000/XP/2003/Vista
  • 资料语言:简体中文
  • 资料评级
  • 授权形式:资料共享
  • 更新时间:2019-08-20 14:59
  • 发布作者:cgminmin
  • 插件情况 无插件,请放心使用
  • 文件类型 RAR
  • 解压密码:gc5.com
  • 安全检测 瑞星 江民 卡巴斯基 金山
多层教学楼机电设备施工图纸(电气、给排水、暖通)

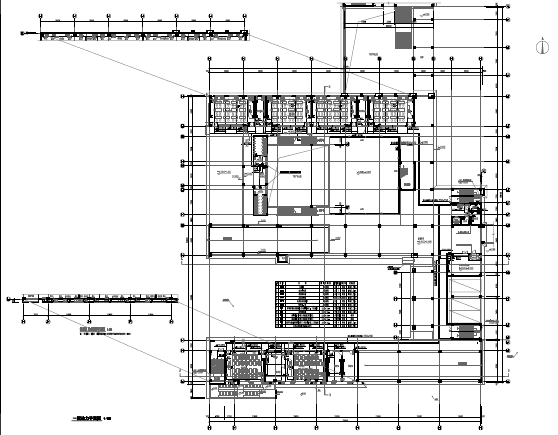

介绍: 本项目总建筑面积54552.00平方米,建筑高度为23.95m米,其中包含教学用房,行政办公用房,文体楼用房,地下车库及设备用房;本工程设全埋附建式平战结合使用人防地下室,位于地下一层。 1、本设计包括红线内的以下内容: 1.1. 高、低压变配电系统; 1.2. 动力配电系统; 1.3. 照明配电系统; 1.4. 建筑物防雷、接地系统及安全措施; 1.5. 人防电气设计(说明详见人防设计说明); 2、与其它专业设计的分工: 2.1. 本工程的室外环境照明、大楼泛光照明均由相关专业公司设计,本设计仅预留电源。 2.2. 本工程的弱电间、监控中心、消防控制中心、电梯设备用电由相关专业公司设计,本次设计仅预留配电箱并预留用电量。 2.3. 本工程中需要二次装修的场所,按照二次装修设计,本次设计仅预留配电箱并预留用电量。二次装饰设计时照明负荷及应急照明容量不能超过本设计预留的值。照明功率密度不能大于“强条”规定值。 2.4. 本工程高压进线在建筑红线外的线路设计不在本设计范围内。 多层教学楼机电设备施工图纸(电气、给排水、暖通)包括干线系统图、教学楼竖向供电干线系统、配电箱系统图、配电箱系统图、强电平面图、一层动力平面图、二层动力平面图、屋顶动力平面图、六层动力平面图、一层照明平面图、屋顶照明及防雷平面图、六层照明平面图、五层照明平面图等
点击进入下载 (需要 0 积分)
