1、材料自重：
（1） 杆件自重
立杆：20m
大横杆（包括扫地杆及防护栏杆）：1.5m×19根＝28.5m
小横杆：1.5m×9＋1m×6＝19.5m
剪刀撑：2.4m×5＝12m
总长为：80m
38.4N/m×80m＝3072N
（2） 扣件自重
15N×32个＝480N
（3） 脚手板自重
400N/m2×1.5m2＝600N
（4） 安全网自重
5N/m2×30 m2＝150N
（5） 工字钢自重
168.9N/m×3.5m＝591.2N
合计：3072＋480＋600＋150＋591.2＝4893.2N
2、活荷载：
按3000N/m2计算，3000 N/m2×1.5 m2＝4500N

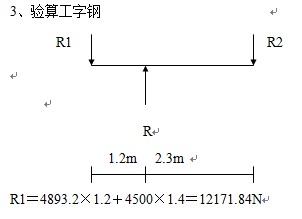

R2＝6350.5 N
Mmax＝12171.84×1.2＝14606.2N•m
14＃工字钢：Wn＝102cm3，Wnf＝102×215＝21930 N•m
Mmax< Wnf，满足要求。

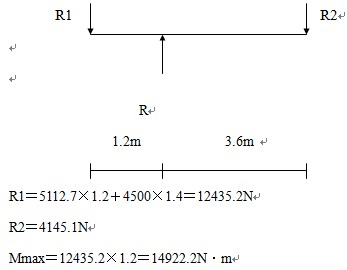

4、根据工程实际情况，悬挑架遇建筑物阳台需加长工字钢尺寸，为保证结构安全，应保留阳台底部支撑系统。
14＃工字钢：Wn＝102cm3，Wnf＝102×215＝21930 N•m
Mmax< Wnf，满足要求。
5、验算元钢：
R2取大值进行验算为6350.5N
6350.5/2×0.85＝3735.6N
φ20元钢抗拉强度为215 N/mm2
215×3.14×102＝67510N＞3735.6N
所以满足要求。
