【摘要】在狭窄空间内整体吊装超长构件，是吊装施工的一个难题。解决这一难题，必须根据现场施工条件，在确保吊装安全和质量的前提下，兼顾费用和工期，通过方案比选，确定施工方案。本文介绍一个施工案例。
【关键词】回转式粗格栅除污机 吊装
一、工程概况
本工程为深圳市某大型污水处理厂二期工程，占地面积为91846m2，设计处理能力为20万m3/d，污水处理采用“改良A2/O 生化＋周进周出二沉池＋纤维快速滤池+紫外线消毒”工艺。
本次吊装目标为该污水处理厂提升泵房内4台回转式粗格栅除污机，单个重量为7.5吨，长度17.3米，需将4台粗格栅分别吊入提升泵房内4个粗格栅渠内。
二、施工难点
1、该提升泵房地面以上设有操作间及顶板，地面以上净空高8.2m。
2、单个回转式粗格栅除污机为一体设计，不可拆割，长度达17.3m，无法现场拼装，须整体吊装，同时也给现场转运造成极大困难。
3、每条粗格栅砼渠净宽1.9m，而单个粗格栅除污机宽度达1.86 m，仅有4cm的空隙，粗格栅砼渠净深度达16m，须确保粗格栅渠侧墙砼垂直度及平整度满足要求。
4、原设计顶板未预留吊装孔，也未说明粗格栅除污机为整体吊装，造成泵房顶板已浇筑完成，但未预留孔洞，使得粗格栅除污机吊装形成一大难题。
三、两种吊装方案分析对比
方案一：提升泵站顶板不新增吊装孔洞，利用原有净空安装
因为现场净空有限，粗格栅除污机根本无法按设计安装倾斜角度直接吊装，仅能先按相反方向插入粗格栅渠约10m后，露出地面的长度小于净空限制，再进行安装角度反转，整个过程至少需要10吨、50吨、75吨三台汽车吊机配合。
该方案优点为不用破坏顶板结构开凿吊装洞孔，节约工期；但不足之处为吊装难度过大，须多次变换吊点，起吊空间小，极易磕碰，造成设备损坏，并且吊装费用较高（经测算约人民币15万元），后续设备维护检修困难。
方案二：提升泵站顶板新增吊装孔洞
由于吊装目标长度17.3m，重量7.5吨，不能分段，必须要整体吊装，但泵站内空净高仅8.2m，结合现场场地结构等情况，由于粗格栅长度过长，因此吊装方案采用在泵房顶板上新增4个吊装孔洞，每个开孔尺寸：4550mm*2400mm。（具体开孔位置详见下图：吊装开孔示意图）
吊装开孔示意图
吊装孔开好后，将粗格栅机先平送到安装坑槽位后，由一台汽车吊将粗格栅机上部从洞口拉出泵站楼面，另一部吊车负责溜尾，慢慢往坑槽位置送，直到粗格栅机尾部到达坑槽中部位置，然后两台吊机配合下到坑槽内底部(具体详见下节的吊装就位图及步骤)。
该方案吊装安全系数高，对设备不易造成损坏，吊装速度快，吊装费用较少（经测算约人民币10万元），后续设备维护检修方便，但不足之处为顶板结构需开吊装洞孔。经分析对比，优选方案二进行施工。
四、方案二具体的吊装就位图及步骤
1、汽车吊，人员到位后，将粗格栅机运到现场。
2、由75吨汽车吊和25吨汽车吊将粗格栅机放到图1位置。
3、变动汽车吊站车位置，保证75吨吊机作业半径15m，打好支腿，75吨吊机从开孔位置放下吊钩，将粗格栅机头部吊点吊住，25吨汽车吊吊住粗格栅机尾部，两台车配合将粗格栅机吊到如图3所示位置。
4、根据图示4，变换25吨汽车吊吊点位置。
5、两台车相互配合往基坑内放，直到到达图示5位置。
五、吊装计算
本工程提升泵房四个粗格栅渠从南到北分别用1#、2#、3#、4#表示，1#、2#和3#、4#结构对称，2#与3#位置相同，并且1#、4#更靠近路边，只要2#和3#满足要求，那么1#、4#也一样满足要求，因此以下以2#做方案。

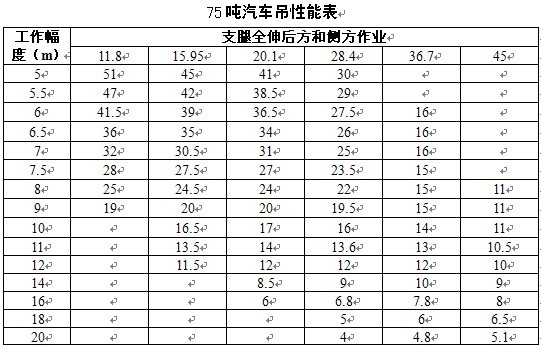

根据现场情况，通过测量作业半径以及吊装高度、重量等参数，本次吊装拟采用一台25吨和一台75吨汽车吊作为主要吊装作业设备，采用16m长的平板拖车作为转运设备。25吨汽车吊的作用主要是将粗格栅机吊下平板拖车，水平送进泵站内，以及帮75吨汽车吊起吊时负责溜尾，根据查询起吊设备性能表得知，满足要求。75吨汽车吊主要负责起吊粗格栅机头部，处于安全考虑，本来是两吊车抬吊，但因为要考虑25吨汽车吊需要在吊装过程中改变吊点位置，因此，75吨吊机应以全负载考虑，负载量：粗格栅+吊钩+吊具=7+0.5=7.5吨。结合现场情况，吊机的作业半径按14m计算，根据 75吨起吊设备性能表可知，在吊臂全伸至45m情况下，75吨汽车吊额定起重量9吨，计算负荷率为：7.5÷9≈83.3%，满足要求。
七、小结
经过充分考虑各种方案，比选出最合理的施工方案，粗格栅除污机安装就位一次合格，经过试车和运行，符合验收要求，设备达到设计要求的验收指标。实践证明采用此安装技术，施工质量好、速度快、安全可靠，取得了良好的经济效益和社会效益，也给将来同类工程提供很好的借鉴作用。
安装完成的粗格栅除污机照片参考文献
