智能建筑综合布线及电气设备的监理要点是什么?

智能建筑综合布线及电气设备的监理要点是什么?

摘要:结合某智能型办公大楼工程的监理实践,介绍根据现行相关的国家规范,对其综合布线系统及各种自动化电气设备进行监理验收的过程,探讨智能建筑在设备选用和安装上的特点及其监理要点,供同行参考。

关键词:智能建筑 设计规范 验收规范 监理

随着科技发展进步的日新月异,信息资讯已大量充斥到社会的各个领域,电子化和无纸化办公等的推广,使得智能建筑的数量近年不断增多,其智能化水平也日益提高,成为今后建筑业发展的一种新趋势。笔者结合参与某地方税务局监理工作的实践经验,着重就智能建筑工程电气设备部分的监理内容及其要点进行探讨。

  1 开工准备阶段的监理

  1.1 深入了解业主的各种需求,并据此制定详细的实施计划,提出能满足其需求的智能建筑标准,使智能系统具有可靠性、开放性和先进性。
根据该工程业主属税务系统的特点,按照《智能建筑设计规范》和“金税”工程要求建立建筑平台。
(1)通信网络系统(CNS):主干采用光纤与电信部门直接相连,交换设备为CISCO产品,带宽10M,语音采用汇线通方式,电话用户线对数暂定为680个。大楼内部数据主干采用光纤,语音采用五类大对数电缆,各数据点、语音点均采用与光纤产品同一厂家生产的五类双绞线敷设,确保数据点、语音点可互换,并为以后的需求打下基础。
(2)综合布线系统(GCS):水平布线子系统采用五类双绞线做层间数据路由,在交接间用CISCO catalyst 3500 SERIES XL交换机进行本层数据交换。在主干布线系统用六芯多膜光纤,层间数据通过机房光端设备进行交换,确保数据信息设备的可靠运行。设计链路支持D级标准,数据点共2578个。
(3)办公自动化系统(OAS):因税务部门有其专用的办公软件,故只考虑考勤和消费方面,解决方案为“一卡通”,实施时税务人员持非接触感应卡进行消费和考勤,通过数据格式转化成表格文档再储存到可共享的数据库中,使税务办公软件直接读取获取数据信息,从而保证了业主月末的结算发薪工作。在多媒体应用方面,主会议室采用互联网技术将其影音和会议现场情况通过转换成数据资讯,实现远程会议或多会议室共享视频、音频信号,保障办公会议需要,提高设备的利用率,节省投资。
(4)建筑设备自动化系统:按当地电力部门的要求,该工程在投入使用后需设专人对电力系统24h值班。考虑该实际情况,取消对高、低压变电设备的监控,但保留对室内照明和环境照明的监控;至于安防、车库管理,按业主要求暂不集成到系统中,只预留接口;空调、给排水则按《智能建筑设计规范》的标准进行设计,所有设备控制程序集成在一台电脑中,进行集中监视和控制。
1.2 征求业主对施工图纸的意见。
智能施工图虽然经过大量调研才绘制,但因智能建筑具有其独特性,如综合布线的线缆不可驳接,最大长度受到限制等,因此要充分考虑业主装修的要求和具体需求,尽量避免数据点、语音点的返工和增加,从而保证工期和质量。
1.3 认真负责地对待图纸会审。
智能建筑设计复杂,相关专业多,互相影响密切,如在空调未制冷的情况下,智能监控系统就需主动判断可能出现的问题如主机启动与否、电力供应和给排水情况是否正常等,并将所有判断结果输出,供管理人员参考。又如在设计所选用的变频泵控制柜中无预留运行状态的参数输出,我们在图纸会审中发现后及时进行了更改,避免了可能造成的经济或工期损失。因此,图纸会审应认真细致,不仅要检查各专业图纸有否存在错漏或重复,还要对各专业所设计的设备型号、参数等进行对比复核,确认其准确无误和安全,才能确保工程的按时按质完成。
1.4 严格审查施工组织设计,确保施工正常。
智能建筑具有很高的科技含量,其设备、部件大多为大规模的集成电路芯片,故其产品选用前必须进行必要的安装前测试。安装施工时由两人负责,一装一检,确保接线无误,通信正常。本工程施工工艺要求高,如综合布线施工中选用的光纤电缆产品有长达15年的质量保证,为确保业主利益,还必须强化施工质量控制体系,做到责任到岗到人,每工序均有技术交底,并督促总包单位指派专人对分包单位完成工段进行专检。
1.5 根据施工组织设计和施工图编制监理细则。
按照现行有关的国家规范,如《智能建筑设计规范》、《建筑与建筑群综合布线系统工程设计规范》、《建筑与建筑群综合布线系统工程验收规范》、《建筑电气工程施工验收规范》,并参照厂家提供的产品安装技术要求、测试工具产品性能等,制定智能建筑综合布线及电气设备的监理工作内容和要求。监理细则分为主控项目和一般项目,以文字、图表进行描述,确实做到有项目就有检测手段、合格的标准和依据。如采用FLUKE DSP100测试五类双绞线的敷设,包括其长度、打线、近端串扰是否符合五类标准,采用FLUKE DSP4100测试光功率损耗和光纤安装情况等。

2 施工阶段的监理

  2.1 综合布线系统(GCS)
(1)材料的验收
监理人员首先应了解物料的存取情况,督促施工方及时对主材进行报验。我们按《建筑与建筑群综合布线系统工程验收规范》对所进五类双绞线进行抽查,每批次随机抽验3箱,并在任意段按100m的倍数进行抽验,降低了因抽验可能造成的线缆损耗。对于端接元件,采用本工程的设备如RJ45 PS100E-262模块链路测试,测试仪器为FLUKE DSP100。主干光纤的验收主要核对厂家证明材料,以及光缆型式、规格是否符合设计的规定和合同要求。光缆开盘后应先检查光缆外表有无损伤,其端头封装是否良好,并对端头用放大镜观察是否有损伤或破裂。

  (2)施工中的监理
综合布线施工严格按厂家技术要求进行监理,采用的监理手段主要有对线缆敷设情况进行巡查,

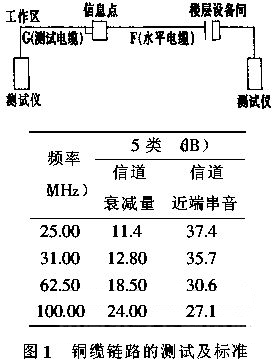

如线槽截断处及两线槽拼接处应平滑和无毛刺,金属桥架及线槽节与节间应接触良好,安装牢固,缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应有外力造成的挤压和损伤等;缆线两端标明编号的标签应书写正确和清晰端正,且选用不易损坏的材料;对主要施工工艺如模块打接、光纤打磨等实行旁站;工段完成后隐蔽前应进行隐蔽验收,使用FLUKE DSP100自动测试链路情况和编号记录,铜缆链路测试见图1。光纤传输系统的敷设质量关系到光衰减,要求敷设光缆的弯曲半径大于38.1mm,此外STII连接器(陶瓷)的连接也非常重要,打磨后

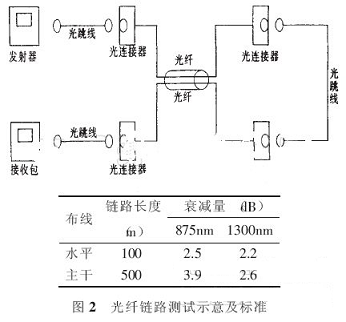

的连接测试需用光学仪器进行检查,使用仪器为FLUKE DSP4100,光纤测试见图2。

  2.2 建筑设备系统(BAS)
本工程建筑设备的控制器选用瑞士产SAIA产品,它是在传统控制器基础上,结合现代计算机技术、电子制造技术、网络通信技术和自动控制技术开发的先进的楼宇控制产品。它是基于现代控制论中分布式控制理论而设计的集散型系统,具有集中操作、管理和分散控制功能的综合监控系统。
该产品具有广泛的通信能力,其支持的标准通信包括点对点通信,PROFIBUS DP,PROFIBUS FMS,LONWORKS,以太网TCP/IP,远程通信等,甚至支持MP-BUS,M-BUS,EZR-BUS,GENI-BUS等非标准通信。
本工程中选用的SAIA DDC PLUS系列产品中的每个类型都是由处理器模块和其他功能模块组成,各类PCD处理器在模块结构上具有相同的数据结构和指令集,唯一的差别是用户存储器的大小、输入输出点数和CPU的处理速度有所不同。通过中央通信总线S-BUS将各分站的信息传至中央工作站,通信速度为9600~38400bps。SAIA DDC PLUS提供的现场控制器是全智能型设计,能完成顺序控制、DDC控制、PID调节、能量管理程序等功能,无需借助中央工作站的帮助。
控制方式为集散控制系统即通过现场处理机构、执行机构完成现场实时控制,系统可在任何地方加插现场控制器及操作终端而不受影响。实现对照明、空调、给排水的控制,在对安防和车库部分留有接口,在需要的时候并入网络,即可实现办公楼内任意点的分控功能。
本工程BAS的监理,采用先硬件后软件的方法进行质量控制,对SAIA DDC PLUS系列产品PCD处理器模块先用万用数字表对开关量测试,然后用手提电脑通过接口转换模拟信号的输入或接收信号,检测处理机构、执行机构能否正常工作。对程序部分的监理,本工程采用现场控制软件实现实时控制,反馈数据信息,以大庆华科(FOCECONTROL)为主控软件,其编译速度快,输出界面好,人机对话易懂易用。对程序的测试采用人为发生错误或设置错误信息,观察BAS系统监控的实时性、准确性、可靠性和灵敏性,以保证将来使用的正常可靠。BAS完成监控内容除高、低压配电设备外,照明、空调、给排水按《智能建筑设计规范》要求进行测试验收。
2.3 智能建筑通信系统
主要在语音设备区对110DW2-300无脚配线架的语音管理进行监理,根据电信部门提供的电话编码核对打线情况,确保电话的开通。在无线通信方面,根据施工进度安排电信部门进场施工,对其施工线路架设进行指导,避免以其他管道作支架或挂在其上或破坏天花等。
2.4 办公自动化系统
因业主已有税务系统专业软件,故本工程主要完成事务处理级办公自动化系统中的办公考勤和在大楼内消费方面的软件设计,通过“一卡通”的方案,利用计算机局域网进行数据交换,监理时对软件进行数据录入测试,按该系统的结构在各消费、考勤点逐一进行读卡或多人在不同的消费点、考勤点进行同时读卡,核对软件是否能准确记录消费和考勤信息。
2.4 工程验收
按照国家相关规范要求进行验收,其内容包括:①对已验收的工段抽查其产品、布线有否存在异常情况,并注意提醒施工方做好成品保护;②在整体验收时,应确保单机已能正常稳定地运行,施工竣工资料是否齐备;③要求施工方编写验收程序步骤,做好试机时的安全、技术交底;④与设备供应商如空调主机、水泵厂家等人员联系,要求联合调试时在调试现场协助弱电工种进行设备调试,保证设备安全。
2.5 结语
本工程安装设备较先进,投资额较大,建筑物智能系统化程度高,因此业主对监理提出了相当严格的要求。经过一年多的系统运行,数据、通信均畅通,实现税务大区域的管理要求,BAS系统运行正常,设备运行达到设计要求,起到节约能源和资金的效果,符合可靠性、先进性和开放性要求,受到业主及相关部门的好评,成为该地区建筑群中的一个亮点。
