装配式剪力墙建筑施工流程演示教程

 导读:装配式建筑是指用预制的构件在工地装配而成的建筑。这种建筑的优点是建造速度快,受气候条件制约小,节约劳动力并可提高建筑质量。

    本文将结合具体施工案例来谈谈装配式剪力墙结构的施工流程。下面介绍的是深圳监狱保障房项目,总建筑面积约6.4万平方米。由3栋31~33层保障性住宅楼组成。建筑高度约98m,采用装配式剪力墙体系。
图1:项目鸟瞰图
涉及的预制构件包括:预制外墙板、预制叠合板、叠合梁、预制阳台板、预制楼梯、空调板、预制轻质混凝土条板(如图2所示)。
图2:涉及的预制构件

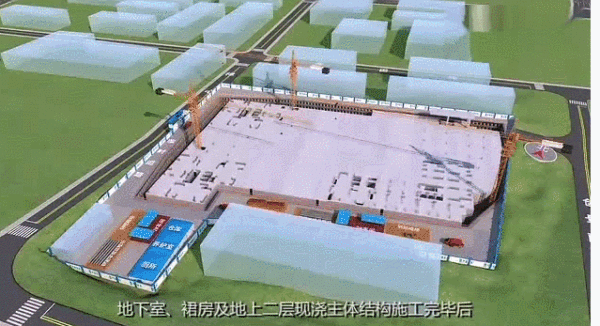

地下室、裙房以及地上二层现浇主体结构施工完毕后,进入标准层装配化施工环节(如图3所示)。
图3:现浇主体结构施工完毕

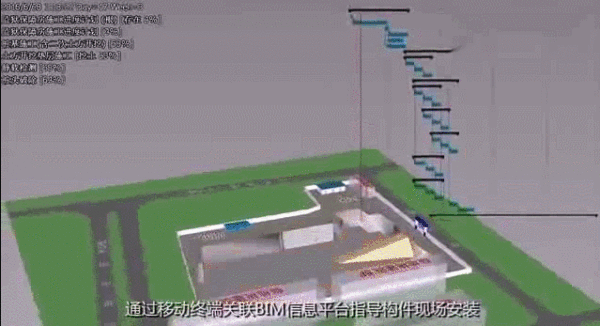

根据设计图纸,进行构件设计和拆分设计。采用BIM软件建模进行碰撞检查和工艺模拟。借助BIM信息平台和RFID无线物联网技术,实时掌控构件在设计、生产、运输、施工过程信息。实现全过程信息共享,协同工作。通过移动终端关联BIM信息平台指导构件现场安装。进行现场施工进度管理,施工方案、平面布置三维模拟及可视化(如图4所示)。集成建造过程信息,为后期运维提供数据基础。
图4:移动终端关联BIM信息平台

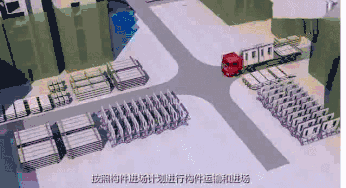

根据构件图进行自动化生产,按照构件进场计划进行构件运输和进场。运输过程中注意成品保护和构件排序(如图5所示)。预制构件进场检验合购后,方可进行安装。
图5:运输过程中注意成品保护和构件排序

一、外墙安装

1.1预制墙板吊装

施工步骤如下(如图6所示):
1测量放线;

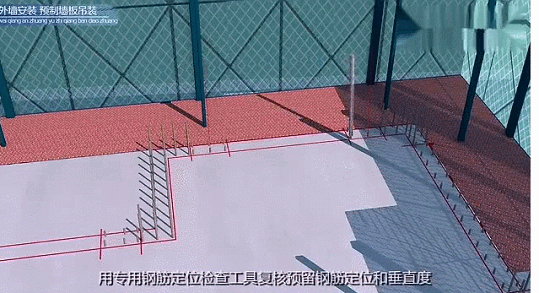

2用专用钢筋定位检查工具复核预留钢筋定位和垂直度;
3 放置钢垫片,用水准仪复核标高;
4距离楼面1m高度时,采用人工手扶缓慢下落;
5 用镜子观察预留钢筋是否对孔;
6 准确对孔后缓慢下落就位;
7 安装斜支撑、7字码;
8 校正墙体定位和垂直度;
9 摘钩;
10 继续按顺序安装其他墙板;
图6:预制墙板吊装

1.2 塞缝

采用干硬性水泥砂浆灌浆料进行封堵及分仓(如图7所示)。
图7:塞缝

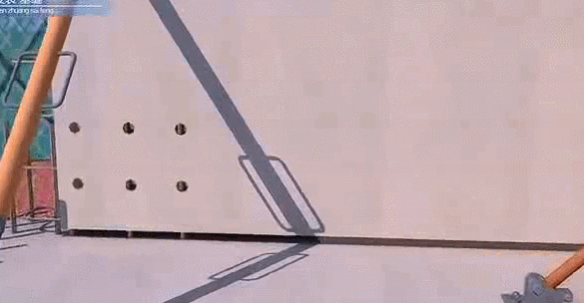

1.3 灌浆

塞缝完成后进行灌浆作业。具体步骤如下(如图8所示):
1 搅拌浆料,进行流动度检测;
2 封堵下排注浆孔;
3 插入注浆管进行注浆;
4 待浆料成柱状从上口流出时,逐个封堵上排注浆孔;
5 抽出注浆管嘴,封堵注浆孔;
图8:灌浆

1.4 整体自升式爬架

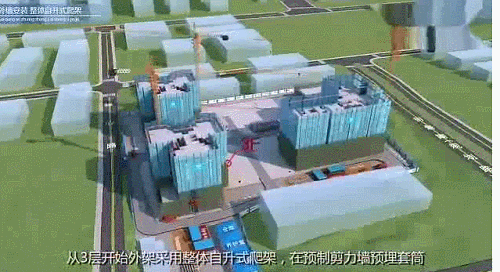

外架采用整体自升式爬架,在预制剪力墙预埋套筒,通过爬架附着件与爬架导座连接(如图9所示)。

1.5 铝模安装、加固

施工步骤如下(如图10所示):

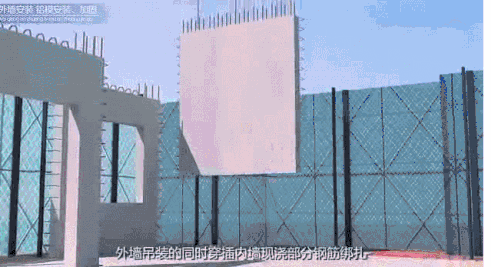

1 外墙吊装的同时,穿插内墙现浇部分钢筋绑扎;
2 现浇部分铝合金模板安装、加固;

二、叠合梁板安装

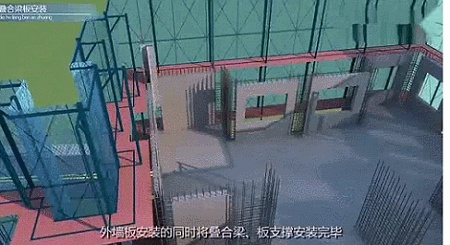

步骤如下(如图11所示):
1 外墙板安装的同时,将叠合梁、板支撑安装完毕;
2 依次吊装叠合梁、叠合板到预先指定位置;
3 穿插钢筋绑扎、水电管线预留预埋;
4 叠合梁、板安装完成后绑扎板面钢筋;
图11:叠合梁板安装

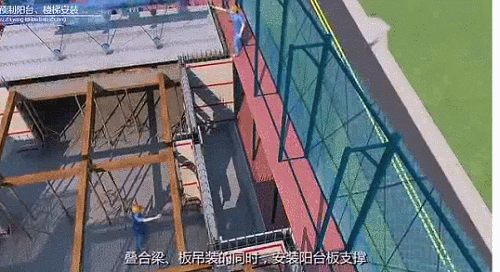

三、预制阳台、楼梯安装

步骤如下(如图12所示):
1 叠合梁、板吊装的同时,安装阳台板支撑;
2 采用专用吊具起吊阳台,调整构件处于正确姿态;
3 构件吊装至安装位置上方30~50cm时,辨识钢筋位置关系、边线和控制线位置,缓慢下落,精确调整就位;
4 吊装楼梯;
5 待标准层其他阳台板吊装就位后,统一绑扎阳台板上部钢筋;
图12:预制阳台、楼梯安装

四、现浇部分混凝土浇筑

要点如下(如图13所示):
1 在吊装外墙板、叠合梁板、阳台等预制构件的同时,穿插作业绑扎核心筒、楼梯筒等现浇部位的钢筋,并安装、加固铝合金模板;
2 浇筑混凝土;
3 混凝土强度达到1.2MPa后,按照前述操作程序进行上层结构安装,依次逐层施工,直至完成整个结构的施工;
图13:现浇部分混凝土浇筑

五、总结

通过以上案例可以总结装配式建筑的优点是:
  1. 大量的建筑部件,比如外墙板,内墙板,叠合板,阳台,空调板,楼梯,预制梁,预制柱等都由车间生产加工完成,集中式的生产大大降低了工程成本,同时也更利于质量控制;
  2. 工厂生产出来的建筑部件运到现场进行组装,减少了模板工程和人工工作量,加快了施工速度,这对于降低工程造价意义重大;
  3. 装配式施工将整个建筑由一个项目变成一件产品。构件越标准,生产效率越高,成本就越低,配合工厂的数字化管理,整个装配式建筑的性价远非传统的建造方式可比;
  4. 不同于传统建筑那样必须先做完主体才能进行装饰装修,装配式建筑可以将各预制部件的装饰装修部位完成后再进行组装, 实现了装饰装修工程与主体工程的同步,减少了建造过程,降低了工程造价;
  5. 装配式建筑的建筑材料选择更加灵活,各种节能环保材料如轻钢以及木质板材的运用,使得装配式建筑更加符合绿色建筑的概念
