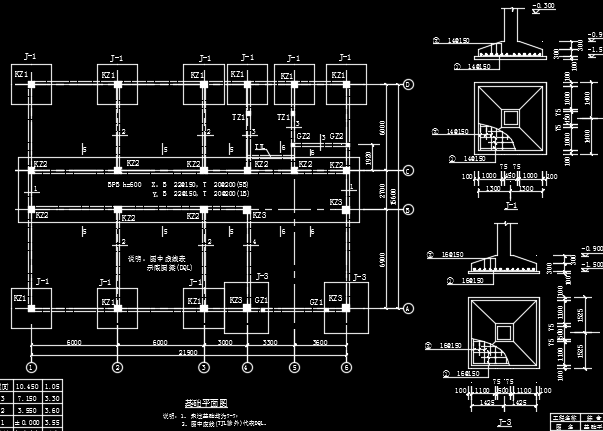

介绍： 一、建筑层数：三层 结构形式：框架结构 建设总高度：12.45m 安全等级：二级 室内外高差：450mm 屋面防水等级：二级 耐火等级：二级 设计抗震烈度：8度 二、1.尺寸单位：图中尺寸单位除注明者外，柱高以米计，其他均以毫米计。 2.室内±0.0001高出室外0.45m,±0.000相应的绝对标高放线时由甲方与施工单位现场确定。 3.墙体材料：250厚混凝土砌块。 4.地面排水：a.各有水房间找1%坡，坡向地漏。 b.入口处平台向室外找坡1%，找坡后完成面高处低于室内完成面20mm。 5.门窗：a.外门窗坐樘中。 b.内门坐樘开启方向为平开。 c.所有开启扇处均加以设纱扇、纱窗。 6.油漆维护：所有外露铁件均刷银粉漆，做法图集。 7.构造柱做法详见图16。 8.防潮层做法：在墙体0.060处铺设20厚1∶2水泥砂浆加5%防水粉。 三、建筑构造用料做法： 1.地面：地16＃陶瓷地砖地面用于卫生间外地面见详细做法 地26＃陶瓷地砖卫生间地面用于卫生间见详细做法 2.楼面：楼16＃陶瓷地砖楼面用于除卫生间外楼面 楼26＃陶瓷地砖卫生间楼面用于卫生间 楼36＃PVC塑胶卷材楼面（做详见说明）用于净化区部分楼面 3.踢脚：踢脚16＃.面砖踢脚用于除卫生间外楼地面部分 4.墙裙：裙16＃釉面砖墙裙用于卫生间部分 5.室内墙面：内墙16＃水泥砂浆墙面用于除踢脚墙裙以外部分 6.天棚：顶16＃.彩钢板吊顶吊顶采用50厚彩钢复合析，内填不燃材料 顶26＃.水泥砂浆顶棚要求耐火等级不低于1.0小时，用于净化区，吊顶高2.2m。
