防雷及接地装置工程量计算一、接闪器安装工程量计算
1、避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。（1）定额单位①平屋顶上、墙上、烟囱上避雷针安装以“根”或“组”计量。②独立避雷针安装以“基”计量，长度、高度、数量均按设计规定(2)避雷针加工制作，以“根”为计量单位。(3)避雷针拉线安装，以三根为一组，以“组”计量。

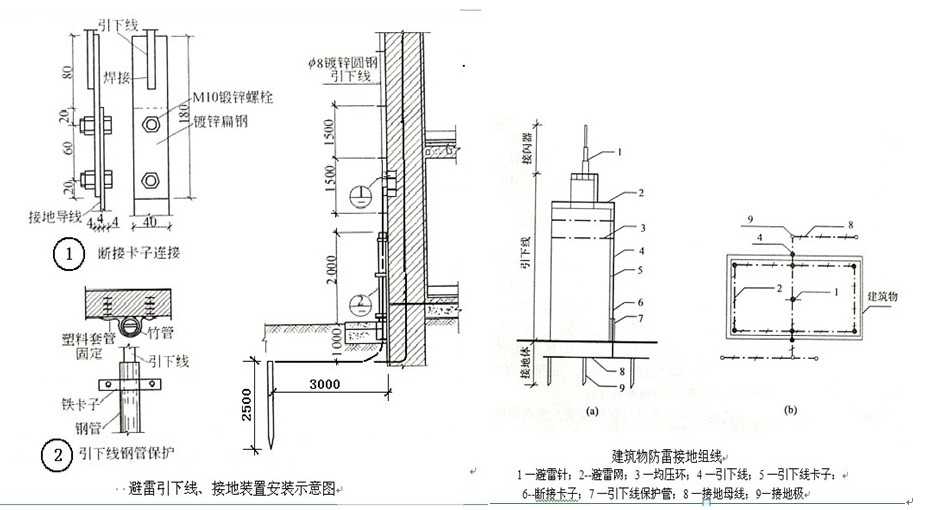

2、避雷网安装（1）避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以“m”计量。工程量计算式如下：避雷网长度＝按图示尺寸计算的长度×(1+3．9％)式中3.9％——为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。（2）混凝土块制作，以“块”计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个（3）均压环安装，以“m”计量1）单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按“延长米”计算，执行“均压环敷设”项目。2）利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按“延长米”计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。（4）柱子主筋与圈梁焊接，以“处”计量柱子主筋与圈梁连接的“处”数按设计规定计算。每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。建筑物防雷接地组线1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；7一引下线保护管；8一接地母线；9－接地极二、引下线安装工程量计算避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。1、引下线安装，按施工图建筑物高度计算，以“延长米”计量，定额包括支持卡子的制作与埋设。其引下线工程量按下式计算：引下线长度＝按图示尺寸计算的长度×(1+3．9％)2、利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。用柱内主筋作“引下线”时，定额按焊按两根主筋考虑，以“m”计量，超过两根主筋时可按比例调整。
3、断接卡子制作、安装，按“套”计量。按设计规定装设的断接卡子数量计算。接地检查井内的断接卡子安装按每井一套计算。三、接地体装置安装工程量计算接地装置有接地母线、接地极组成，目前建筑物接地极利用建筑物基础内的钢筋作接地极，接地母线是从断接卡子处引出钢筋或扁钢预留，备用补打接地极用。1、接地母线安装，一般以断接卡子所在高度为母线的计算起点，算至接地极处。接地母线材料用镀锌圆钢、镀锌扁钢或铜绞线，以“延长米”计量。其工程量计算如下：接地母线长度＝按图示尺寸计算的长度×(1+3．9％)2、接地极安装（1）单独接地极制作、安装，以“根”为计量，按施工图图示数量计算。（2）利用基础钢筋做接地极，以“m2”为计量单位，按基础尺寸计算工程量，引下线通过断接卡子后和基础钢筋焊接。四、接地跨接线工程量计算接地跨接是接地母线、引下线、接地极等遇有障碍时，需跨越而相连的接头线称为跨接。接地跨接以“处”为计量单位。接地跨接线安装定额包括接地跨接线、构架接地、钢铝窗接地三项内容。1、接地跨接一般出现在建筑物伸缩缝、沉降缝处，吊车钢轨作为接地线时的轨与轨联接处，为防静电管道法兰盘连接处，通风管道法兰盘连接处等，如下图（a）、（b）2、按规程规定凡需作接地跨接线的工程，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按“一处”计算。3、钢、铝窗接地以“处”为计量单位(高层建筑六层以上的金属窗设计一般要求接地)，按设计规定接地的金属窗数进行计算。（玻璃幕墙）
4、其它专业的金属管道要求在入户时进行接地的，按管道的根数进行计算。5、金属线管通过箱、盘、柜、盒等焊接的连接线，线管与线管连接管箍处的连接线，定额已包括其安装工作，不得再算跨接。如下图（c）1一接地母线卡子；2一伸缩(沉降)缝；3一墙体；4一跨接线；5一接地母线五、其它问题1、高层建筑物屋顶的防雷接地装置应执行“避雷网安装”项目，电缆支架的接地线安装应执行“户内接地母线敷设”项目。2、接地装置调试（1）接地极调试，以“组”计量，接地极一般三根为一组，计一组调试。如果接地电阻未达到要求时，增加接地体后需再作试验，可另计一次调试费。（2）接地网调试，以“系统”计量。接地网是由多根接地极连接而成的，有时是由若干组构成大接地网。一般分网可按10至20根接地极构成。实际工作中，如果按分网计算有困难时，可按网长每50m为一个试验单位，不足50m也可按一个网计算工程量。设计有规定的可按设计数量计算。
